Àìïåðìåòðû ñåðèè Ý47
Õàðàêòåðèñòèêè

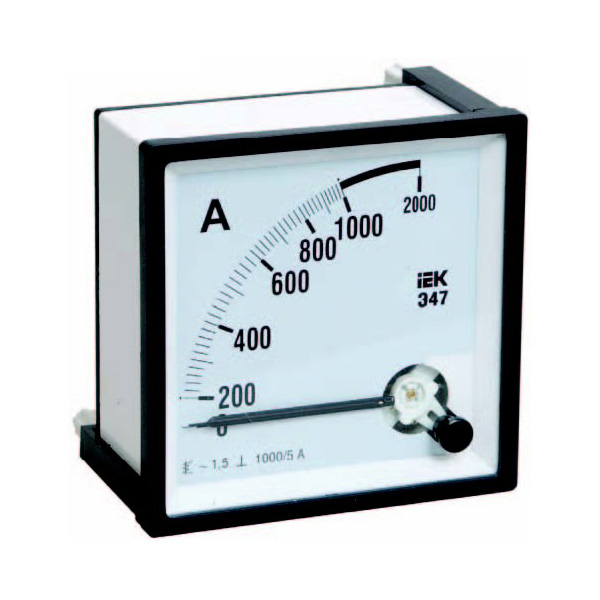

Амперметры Э47 - аналоговые электромагнитные электроизмерительные приборы - предназначены для измерения силы тока в электрических цепях переменного тока.
Соответствуют требованиям ГОСТ 30012.1, 8711, 22261; ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и изготовлены по техническим условиям ТУ 4223-023-18461115-2008.
Электроизмерительные приборы Э47 внесены в Государственный реестр средств измерений. Получен сертификат об утверждении типа средств измерений CN.C.34.010 A №33523.
Принцип действия
Амперметры Э47 относятся к приборам с электромагнитной системой. В составе имеют круглую катушку с помещенными внутрь подвижным и неподвижным сердечниками. При протекании тока через витки катушки, создается магнитное поле, намагничивающее оба сердечника. Вследствие чего, одноименные полюса сердечников отталкиваются, и подвижный сердечник поворачивает ось со стрелкой. Для защиты от негативного влияния внешних магнитных полей, катушка и сердечники защищены металлическим экраном.
| Типоисполнение | Способ включения | Класс точности | Номинальное рабочее напряжение, В | Размер передней панели, мм | Количество в трансп. упаковке, шт. | Артикул |
| Амперметр Э47 10 А 72x72 мм |
непосред- ственный |
1,5 | 400 | 72x72 | 100 | IPA10-6-0010-E |
| Амперметр Э47 50 А 72x72 мм | 1,5 | 400 | 72x72 | 100 | IPA10-6-0050-E | |
| Амперметр Э47 100/5 А 72x72 мм | через трансформатор тока с вторичным током 5 А | 1,5 | 400 | 72x72 | 100 | IPA10-6-0100-E |
| Амперметр Э47 150/5 А 72x72 мм | 1,5 | 400 | 72x72 | 100 | IPA10-6-0150-E | |
| Амперметр Э47 200/5 А 72x72 мм | 1,5 | 400 | 72x72 | 100 | IPA10-6-0200-E | |
| Амперметр Э47 300/5 А 72x72 мм | 1,5 | 400 | 72x72 | 100 | IPA10-6-0300-E | |
| Амперметр Э47 400/5 А 72x72 мм | 1,5 | 400 | 72x72 | 100 | IPA10-6-0400-E | |
| Амперметр Э47 600/5 А 72x72 мм | 1,5 | 400 | 72x72 | 100 | IPA10-6-0600-E | |
| Амперметр Э47 1000/5 А 72x72 мм | 1,5 | 400 | 72x72 | 100 | IPA10-6-1000-E | |
| Амперметр Э47 1500/5 А 72x72 мм | 1,5 | 400 | 72x72 | 100 | IPA10-6-1500-E | |
| Амперметр Э47 2000/5 А 72x72 мм | 1,5 | 400 | 72x72 | 100 | IPA10-6-2000-E | |
| Амперметр Э47 3000/5 А 72x72 мм | 1,5 | 400 | 72x72 | 100 | IPA10-6-3000-E | |
| Амперметр Э47 10 А 96x96 мм |
непосред- ственный |
1,5 | 400 | 96x96 | 60 | IPA20-6-0010-E |
| Амперметр Э47 50 А 96x96 мм | 1,5 | 400 | 96x96 | 60 | IPA20-6-0050-E | |
| Амперметр Э47 100/5 А 96x96 мм | через трансформатор тока с вторичным током 5 А | 1,5 | 400 | 96x96 | 60 | IPA20-6-0100-E |
| Амперметр Э47 150/5 А 96x96 мм | 1,5 | 400 | 96x96 | 60 | IPA20-6-0150-E | |
| Амперметр Э47 200/5 А 96x96 мм | 1,5 | 400 | 96x96 | 60 | IPA20-6-0200-E | |
| Амперметр Э47 300/5 А 96x96 мм | 1,5 | 400 | 96x96 | 60 | IPA20-6-0300-E | |
| Амперметр Э47 400/5 А 96x96 мм | 1,5 | 400 | 96x96 | 60 | IPA20-6-0400-E | |
| Амперметр Э47 600/5 А 96x96 мм | 1,5 | 400 | 96x96 | 60 | IPA20-6-0600-E | |
| Амперметр Э47 1000/5 А 96x96 мм | 1,5 | 400 | 96x96 | 60 | IPA20-6-1000-E | |
| Амперметр Э47 1500/5 А 96x96 мм | 1,5 | 400 | 96x96 | 60 | IPA20-6-1500-E | |
| Амперметр Э47 2000/5 А 96x96 мм | 1,5 | 400 | 96x96 | 60 | IPA20-6-2000-E | |
| Амперметр Э47 3000/5 А 96x96 мм | 1,5 | 400 | 96x96 | 60 | IPA20-6-3000-E |
Технические характеристики
| Наименование параметра | Амперметры Э47 |
| Система | электромагнитная |
| Способ вывода информации | аналоговый |
| Диапазон измерений | 0÷3000 А |
| Способ установки | на панель щита |
| Способ включения | £ 50 А — непосредственный, > 100 А — через трансформатор тока с вторичным током 5 А |
| Класс точности | 1,5 |
| Предел допускаемой основной погрешности приборов, % | ±1,5 |
| Номинальное рабочее напряжение, не более | 400 В |
| Допустимая длительная перегрузка (не более 2ч) | 120 % от конечного значения диапазона измерений |
| Средняя наработка до отказа, не менее, ч | 65000 |
| Средний срок службы, не менее, лет | 8 |
| Температура окружающего воздуха, °C | 20±5 |
| Частота измеряемой величины, Гц | 45÷65 |
| Положение монтажной плоскости | вертикальное |
| Масса, кг |
72x72 мм — 0,164 96x96 мм — 0,238 |
| Габариты, мм |
72 x 72 x 73,5 96x96x73,5 |
Преимущества
- Внесены в Государственный реестр средств измерений РФ (сертификат об утверждении типа средств измерений).
- Все приборы проходят первичную поверку в соответствии с ГОСТ 8.497.
- Широкий диапазон измерений: амперметры до 3000 А, вольтметры до 600 В.
- Класс точности 1.5.
- Удобство монтажа.
- Полная совместимость с трансформаторами тока ТТИ торговой марки IEK.
- Пломбировка корпуса.
- Возможность корректировки нулевой отметки.
- Электробезопасность.
- Межповерочный интервал - 2 года.
