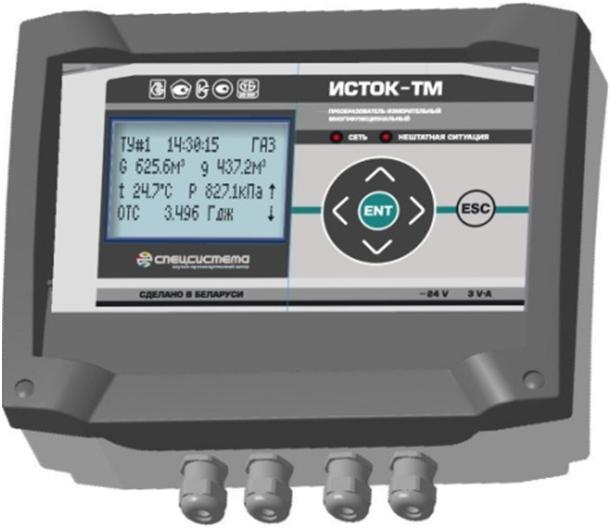

Ìíîãîôóíêöèîíàëüíûé âû÷èñëèòåëü (êîððåêòîð ãàçà, òåïëîñ÷åò÷èê) ÈÑÒÎÊ-ÒÌ
Õàðàêòåðèñòèêè
Произведена коренная модернизация вычислителя ИСТОК-ТМ. В приборе кардинально изменены электрическая принципиальная схема и функциональная структура прибора.
Основным достоинством выполненной модернизации является существенное улучшение пользовательского интерфейса и повышение надежности работы вычислителя ИСТОК-ТМ. В приборе применен графический жидкокристаллический дисплей, что обеспечило простую и наглядную методику ввода настроечных данных, хорошую информативность отображения измеряемой и архивной информации (одновременное отображение на экране индикатора ряда основных параметров измеряемого потока), простую и удобную эксплуатацию прибора и многое др.
Вычислитель ИСТОК-ТМ в штатном режиме:
- обеспечивает измерение, регистрацию и учет массового рас-хода и тепловой энергии энергоносителей (вода, пар - насыщенный или перегретый), объемного расхода природного газа (др.газов), сжатого воздуха, отображение и обмен статистической и опера-тивной информацией о параметрах измеряемых сред.
- измеряет расход жидкостей и газов методом переменного перепада давления, используя стандартные сужающие устройства (ССУ) по ГОСТ 8.586.(1-5)-2005 или осредняющие напорные трубки (ОНТ, датчики потока ANNUBAR и ITABAR) в соответствии с МИ 2394-2000;
- определяет расход жидкостей и газов совместно с датчиками потока, использующих вихревой, ультразвуковой, электромагнитный и тахометрический методы измерения объемного расхода жидкостей и газов в соответствии с ПР 50.2.019-2006;
- использует любые датчики, имеющие следующие выходные сигналы:
1) унифицированный токовый сигнал в диапазонах: 0 ¸ 5мА; 0 ¸ 20 мА; 4 ¸ 20 мА;
2) сопротивления R0 = (50, 100) Ом, класс допуска АА, А, В по ГОСТ 6651-2009;
3) частотно-импульсный сигнал в диапазоне частот от 0 ¸ 5000 Гц и выше.
- измеряет (с учетом расширителей ИСТОК-ТМР, ИСТОК-КР) и регистрирует параметры расхода природного газа (др. газов), сжатого воздуха, пара, воды по 64-м каналам учета, 16-ти трубопроводам и 8-ми узлам учета одновременно;
- имеет несколько уровней защиты от несанкционированного доступа и обеспечивает сохранность всех имеющихся в памяти данных при отключении электропитания. Автоматически возобновляет полнофункциональную работу при восстановлении электропитания;
- обеспечивает одновременный обмен данными по четырем независимым интерфейсам. Последовательные интерфейсы дополнительно выполняют функции многопараметрических измерительных каналов для подключения интеллектуальных датчиков.
В последовательных интерфейсах используется адаптивная (самонастраивающаяся) схема установления устойчивой максимальной скорости обмена данными (до 115 200 бод). Интеграция вычислителя ИСТОК-ТМ в локальные сети производится по сетевому интерфейсу ETHERNET. Используемые FTP или HTTP сервера обеспечивают доступ к ресурсам базы данных вычислителя ИСТОК-ТМ, используя обычный Интернет браузер из локальной сети или посредством стандартных IT-технологий. Доступ к таким ресурсам защищен специальной системой паролей.
Вычислитель ИСТОК-ТМ обеспечивает регистрацию параметров измеряемой среды по каждому из 16 трубопроводов на глубину не менее 720 часовых, 96 суточных и 24 месячных значений. Уменьшение количества не используемых трубопроводов увеличивает глубину архива активных учетов, например, при организации в вычислителе ИСТОК-ТМ измерения по одному трубопроводу глубина архива по нему увеличивается в 16 раз.
Вычислитель ИСТОК-ТМ оснащен:
1) 4-мя интерфейсными модулями: Rs232, Rs485, Rs232\Rs485 (переключаемый), Ethernet [обмен данными в соответствии со специфика-циями протоколов MODBUS (Rs232/Rs485), OPC DA/ HDA (Rs232/Rs485), OPC XML, HTTP, MODBUS TCP (Ethernet)];
2) 8 -мью измерительными каналами силы тока (0-20; 4-20 мА);
3) 4 -мя измерительными каналами температуры (ТСП, ТСМ);
4) 2 - мя измерительными каналами частоты ( до 5 кГц и выше).
Напряжение питания: от сети постоянного тока напряжением 24 В.
Мощность потребления, не более – 3 (три) ВА .
Средняя наработка на отказ, не менее, ч – 150 000;
Относительная погрешность измерительных каналов, не более, % - 0,05;
Полный рабочий цикл вычислителя ИСТОК-ТМ, не более, с - 0,5.
При использовании вычислителя ИСТОК-ТМ в узлах учета газа алгоритм работы прибора позволяет производить программный выбор нормативной методики расчета коэффициента сжимаемости природного газа (NX19mod, GERG-91mod или AGA8-92DC).
