Àâòîìàòè÷åñêèå âûêëþ÷àòåëè ÂÀ07
Õàðàêòåðèñòèêè
Cиловое оборудование распределения энергии

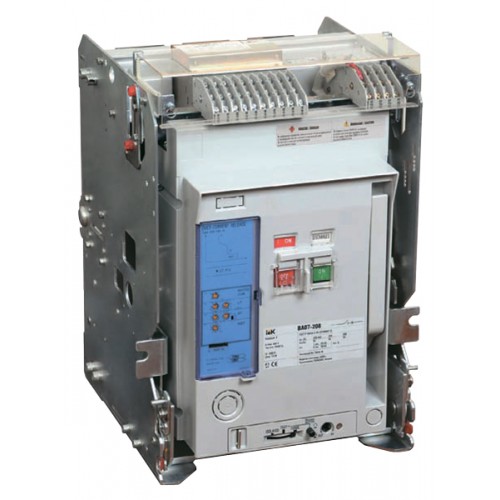

Автоматические выключатели ВА07 устанавливаются в ТП, КРУ, ГРЩ в качестве вводных, секционных и распределительных аппаратов для коммутации и защиты двигателей, генераторов, трансформаторов, шин, кабелей на объектах промышленности и гражданского строительства, для электроснабжения высокотехнологичных производств, банков, электростанций и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 690 В и на номинальные токи от 800 до 4000 А.
Соответствуют требованиям ГОСТ Р 50030.1, 500030.2 и изготовлены по техническим условиям ТУ 3420-058-18461115-2007.
| Наименование | Номинальный ток, А | Количество полюсов | Номинальная предельная наибольшая отключающая способность, кА | Количество в транспортной упаковке, шт. | Артикул |
| Выключатель автоматический ВА07 208 выдвиж с мин. расц. 3P 800 А 65 кА IEK | 800 | 3 | 50 | 1 | SAB230 0800 U11H P11 |
| Выключатель автоматический ВА07 208 выдвиж с незав. расц. 3P 800 А 65 кА IEK | 800 | 3 | 50 | 1 | SAB230 0800 S11H P11 |
| Выключатель автоматический ВА07 208 стац с мин. расц. 3P 800 А 65 кА IEK | 800 | 3 | 50 | 1 | SAB231 0800 U11H P11 |
| Выключатель автоматический ВА07 208 стац с незав. расц. 3P 800 А 65 кА IEK | 800 | 3 | 50 | 1 | SAB231 0800 S11H P11 |
| Выключатель автоматический ВА07 212 выдвиж с мин. расц. 3P 1250 А 65 кА IEK | 1250 | 3 | 50 | 1 | SAB230 1250 U11H P11 |
| Выключатель автоматический ВА07 212 выдвиж с незав. расц. 3P 1250 А 65 кА IEK | 1250 | 3 | 50 | 1 | SAB230 1250 S11H P11 |
| Выключатель автоматический ВА07 212 стац с мин. расц. 3P 1250 А 65 кА IEK | 1250 | 3 | 50 | 1 | SAB231 1250 U11H P11 |
| Выключатель автоматический ВА07 212 стац с незав. расц. 3P 1250 А 65 кА IEK | 1250 | 3 | 50 | 1 | SAB231 1250 S11H P11 |
| Выключатель автоматический ВА07 216 выдвиж с мин. расц. 3P 1600 А 65 кА IEK | 1600 | 3 | 50 | 1 | SAB230 1600 U11H P11 |
| Выключатель автоматический ВА07 216 выдвиж с незав. расц. 3P 1600 А 65 кА IEK | 1600 | 3 | 50 | 1 | SAB230 1600 S11H P11 |
| Выключатель автоматический ВА07 216 стац с мин. расц. 3P 1600 А 65 кА IEK | 1600 | 3 | 50 | 1 | SAB231 1600 U11H P11 |
| Выключатель автоматический ВА07 216 стац с незав. расц. 3P 1600 А 65 кА IEK | 1600 | 3 | 50 | 1 | SAB231 1600 S11H P11 |
| Выключатель автоматический ВА07 220 выдвиж с мин. расц. 3P 2000 А 65 кА IEK | 2000 | 3 | 50 | 1 | SAB230 2000 U11H P11 |
| Выключатель автоматический ВА07 220 выдвиж с незав. расц. 3P 2000 А 65 кА IEK | 2000 | 3 | 50 | 1 | SAB230 2000 S11H P11 |
| Выключатель автоматический ВА07 220 стац с мин. расц. 3P 2000 А 65 кА IEK | 2000 | 3 | 50 | 1 | SAB231 2000 U11H P11 |
| Выключатель автоматический ВА07 220 стац с незав. расц. 3P 2000 А 65 кА IEK | 2000 | 3 | 50 | 1 | SAB231 2000 S11H P11 |
| Выключатель автоматический ВА07 325 выдвиж с мин. расц. 3P 2500 А 85 кА IEK | 2500 | 3 | 65 | 1 | SAB330 2500 U11H P11 |
| Выключатель автоматический ВА07 325 выдвиж с незав. расц. 3P 2500 А 85 кА IEK | 2500 | 3 | 65 | 1 | SAB330 2500 S11H P11 |
| Выключатель автоматический ВА07 325 стац с мин. расц. 3P 2500 А 85 кА IEK | 2500 | 3 | 65 | 1 | SAB331 2500 U11H P11 |
| Выключатель автоматический ВА07 325 стац с незав. расц. 3P 2500 А 85 кА IEK | 2500 | 3 | 65 | 1 | SAB331 2500 S11H P11 |
| Выключатель автоматический ВА07 332 выдвиж с мин. расц. 3P 3200 А 85 кА IEK | 3200 | 3 | 65 | 1 | SAB330 3200 U11H P11 |
| Выключатель автоматический ВА07 332 выдвиж с незав. расц. 3P 3200 А 85 кА IEK | 3200 | 3 | 65 | 1 | SAB330 3200 S11H P11 |
| Выключатель автоматический ВА07 332 стац с мин. расц. 3P 3200 А 85 кА IEK | 3200 | 3 | 65 | 1 | SAB331 3200 U11H P11 |
| Выключатель автоматический ВА07 332 стац с незав. расц. 3P 3200 А 85 кА IEK | 3200 | 3 | 65 | 1 | SAB331 3200 S11H P11 |
| Выключатель автоматический ВА07 440 выдвиж с мин. расц. 3P 4000 А 100 кА IEK | 4000 | 3 | 75 | 1 | SAB430 4000 U11V P11 |
| Выключатель автоматический ВА07 440 выдвиж с незав. расц. 3P 4000 А 100 кА IEK | 4000 | 3 | 75 | 1 | SAB430 4000 S11V P11 |
Технические характеристики
| Максимальный номинальный ток In , А | 800 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | ||
| Номинальный ток электронного расцепителя,А |
100≤In≤200 200≤In≤400 400≤In≤800 |
200≤In≤400 400≤In≤800 630≤In≤1250 |
200≤In≤400 400≤In≤800 630≤In≤1250 800≤In≤1600 |
200≤In≤400 400≤In≤800 630≤In≤1250 800≤In≤1600 1000≤In≤2000 |
1250≤In≤2500 | 1600≤In≤3200 | 2000≤In≤4000 | ||
| Номинальное напряжение изоляции Ui , В | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| Рабочее напряжение (50/60Гц) Ue , В | 690 | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Внутреннее сопротивление цепи главных контактов на постоянном токе, мОм/полюс | 0,033 | 0,033 | 0,028 | 0,024 | 0,014 | 0,014 | 0,014 | ||
| Потребляемая мощность, ВА (для 3 полюсных ВА) | 200 | 350 | 350 | 490 | 600 | 780 | 1060 | ||
| Номинальные наибольшие отключающие способности (Ics = Icu), кА | AC 690 B | 50 | 50 | 50 | 50 | 65 | 65 | 75 | |
| AC 440 B | 65 | 65 | 65 | 65 | 85 | 85 | 100 | ||
| Номинальная наибольшая включающая способность Icm , кА | ~690 В | 105 | 105 | 105 | 105 | 146 | 146 | 165 | |
| ~440 В | 143 | 143 | 143 | 143 | 187 | 187 | 220 | ||
| Номинальный кратковременно выдерживаемый ток (1 сек.) Icw , кА | 65 | 65 | 65 | 65 | 85 | 85 | 100 | ||
| Механическая износостойкость, циклов В О | с обслуживанием | 30000 | 30000 | 30000 | 25000 | 20000 | 20000 | 15000 | |
| без обслуживания | 15000 | 15000 | 15000 | 12000 | 10000 | 10000 | 8000 | ||
| Электрическая износостойкость, циклов В О | без обслуживания | AC 440 В | 12000 | 12000 | 12000 | 10000 | 7000 | 7000 | 3000 |
| AC 690 В | 10000 | 10000 | 10000 | 7000 | 5000 | 5000 | 2500 | ||
| Масса, кг | 73 | 73 | 76 | 79 | 105 | 105 | 139 | ||
Преимущества
- Высокие показатели номинальных отключающих способностей - до 100 кА.
- Равенство значений номинальной предельной и рабочей отключающих способностей Ics = Icu.
- Расширенная стандартная комплектация.
- Максимальная экономия пространства в силовом щите.
- Одинаковый вырез в двери шкафа независимо от габарита выключателя.
- Увеличенное количество циклов включения-отключения - до 30 000 циклов.
- Возможность замены главных контактов.
- Быстрое гашение дуги благодаря применению системы двойного разрыва Double Break.
- Малое значение энергии рассеивания.
- Расширенная селективность.
- Повышенная безопасность в эксплуатации.
- Возможность специального исполнения для использования в условиях тропического климата, холодного климата, в агрессивных средах.
