Àâòîìàòè÷åñêèé âûêëþ÷àòåëü ÂÀ 47-19 SHCET
Õàðàêòåðèñòèêè

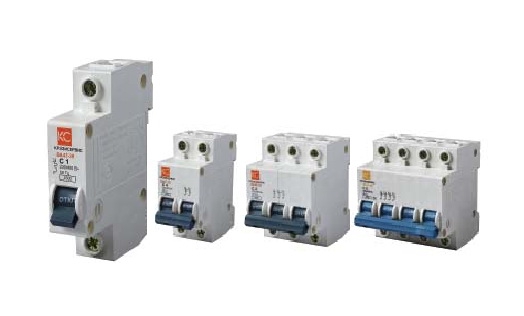

Автоматические выключатели ВА 47-19 — современное поколение коммутационных аппаратов, предназначены для оперативного управления участками электрических цепей, а так же защиты от перегрузок и коротких замыканий в административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех-, четырехполюсном исполнениях.
Возможно использование выключателя для оперативного включения и выключения сети.
Технические характеристики
|
Параметры |
Значения |
|
Количество полюсо Количество полюсов |
1, 2, 3, 4 |
|
Номинальное рабочее напряжение, B |
1P - 230/400; 2,3,4P - 400 |
|
Номинальный ток, А |
1; 1,6; 2; 2,5; 3; 4; 5; 6; 8;10; 13; 16; 20; 25; 32; 40; 50; 63 |
|
Частота тока сети, Гц |
50/60 |
|
Напряжение постоянного тока на 1 полюс, В, не более |
48 |
|
Номинальная отключающая способность, А, не менее |
6000 |
|
Механическая износостойкость, циклов коммутации, не менее |
20000 |
|
Электрическая износостойкость, циклов коммутации, не менее |
6000 |
|
Степень защиты |
IP20 |
|
Максимальное сечение провода, присоединяемого к зажимам, мм2 |
25 |
|
Рабочие характеристики теплового расцепления (температура настройки 300С) |
При I= 1,13 Intср>=1ч. - без расцепления При I = 1,45 In tср<1 ч. - расцепление При I = 2,55 In (In<=32A) 1cср<60c - расцепление При I = 2,55 In (In<32A]1cср<120c -расцеплениеср<120c -ср<120c -расцеплениеср<120c - |
|
Характеристики срабатывания электромагнитного расцепите Характеристики срабатывания электромагнитного расцепителя |
B, С, D tср< 0,1c |
|
Диапазон рабочих температур окружающей среды, 0С< 0С< |
-40 +40
|
|
Наличие серебра на 1 полюс, г |
0,07 - для ВА номинальным током до 25 А, 0,117 - для ВА свыше 25 А |
|
Масса одного полюса, кг, не более |
0,095 |
|
Климатическое исполнение, категория размещения |
УХЛ4 |
