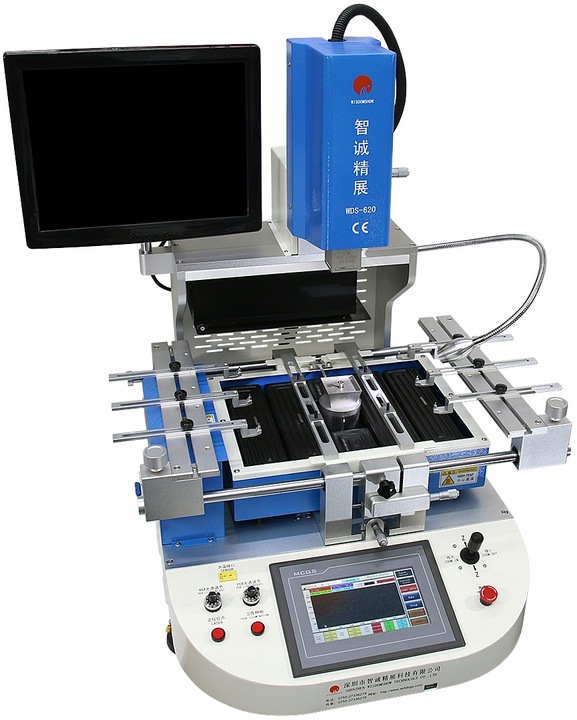

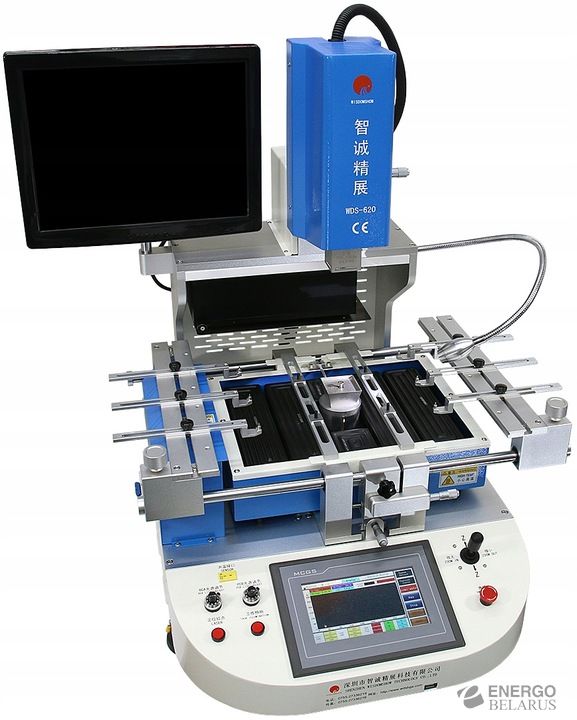

Станция паяльная автоматическая инфракрасная WDS-620
Характеристики
| Производитель | Wisdomshow |
| Страна производитель | Китай |
Многофункциональная ремонтная паяльная станция WDS-620 фирмы WISDOMSHOW.

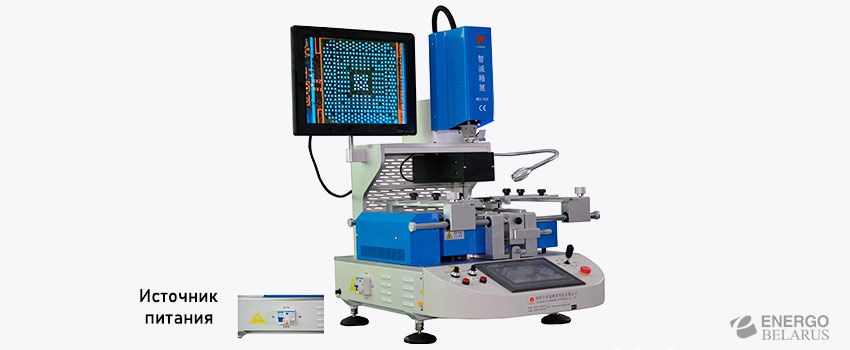

WDS-620 - цифровая паяльная станция с инфракрасным преднагревателем мощностью 2700 Ватт и размером 375 на 285 миллиметров. Особенно рекомендуется для работы с большими печатными платами.
Профессиональная инфракрасная паяльная станция WISDOMSHOW WDS-620, в первую очередь будет интересна тем, кто выполняет ремонт, проектирование и сборку электронных устройств и при этом желает ускорить и повысить качество выполняемых работ:
- мастерские и сервисные центры по ремонту компьютерной и мобильной техники;
- малые производители и разработчики электроники;
- частные предприятия;
- университеты и научно-исследовательские институты;
- школы робототехники и микроэлектроники.
Назначение:

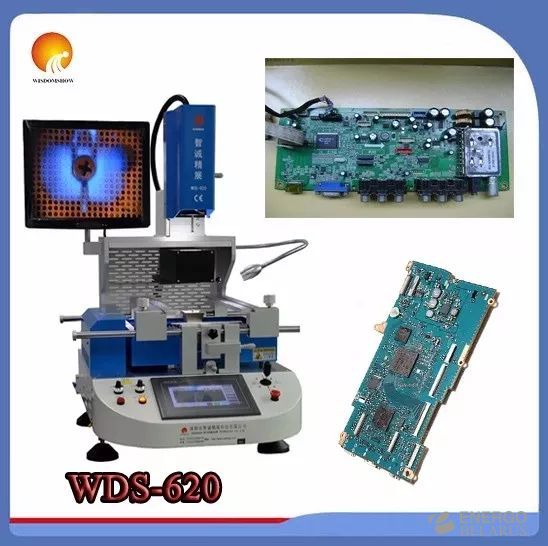

- Для ремонта мобильных телефонов
- Для ремонта ноутбуков/компьютеров
- Для ремонта игровых консолей, особенно для XBOX360/PS3/WII
- Для ремонта любых других материнских плат размером от 22x22 мм до 500x400 мм
- Для предварительного нагрева чипов или материнских плат перед пайкой для повышения эффективности переделки.
Технические характеристики инфракрасной паяльной станции WISDOMSHOW WDS-620:
| Рабочее напряжение | переменный ток 220 В ± 10%, 50/60 Гц |
| Мощность | 5300 Вт |
| Размеры BGA чипов | не более 50 х 50 мм минимальный размер 0,8 х 0,8 мм |
| Размеры печатной платы | не более 400 х 380 мм минимальный размер 10 х 10 мм |
| Подсветка рабочей зоны | одна светодиодная лампа |
| Дополнительные держатели для платы | да |
| Применение | свинцовая и бессвинцовая пайка |
| Хранение термопрофилей | 20000 групп |

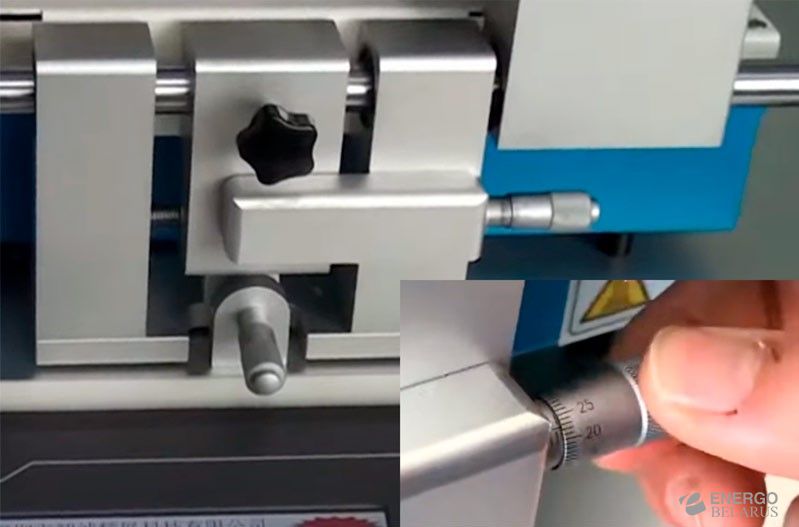

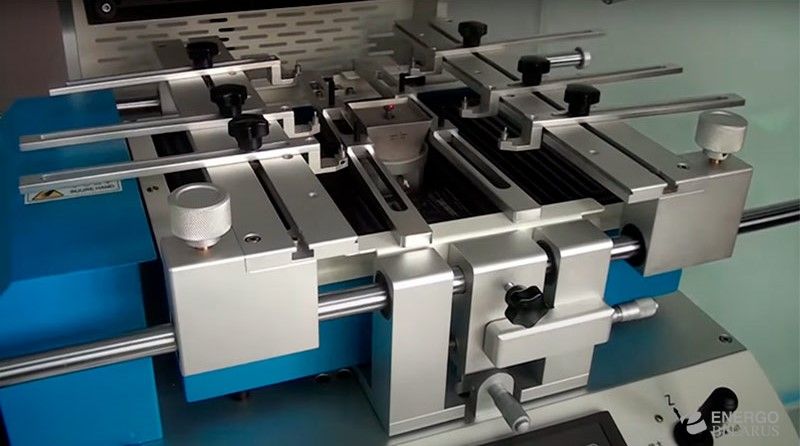

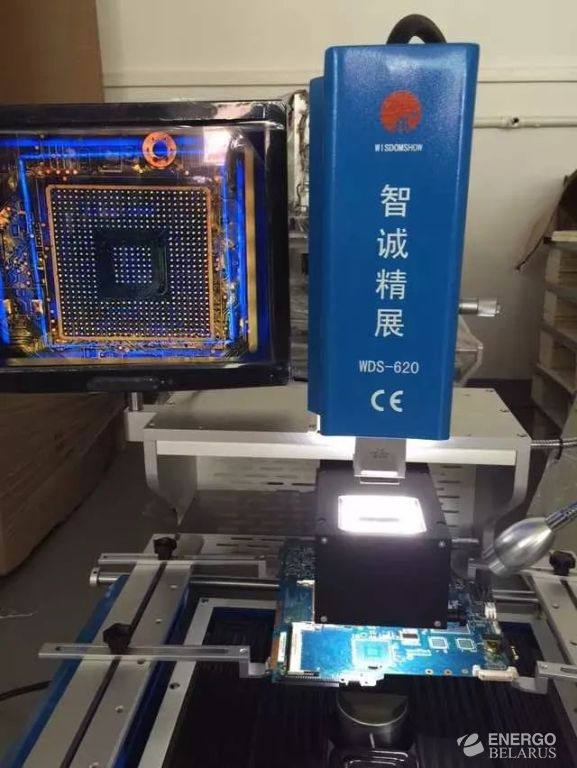

| Позиционирование | V-образный паз, регулировка по осям X, Y, универсальные крепления, лазер |
| Регулировка верхнего нагревателя | вправо/влево, вперед/назад |
| Толщина печатной платы | от 0,5 мм до 8 мм |
| Минимальный и максимальный размер компонентов на плате | от 1 мм до 80 мм |
| Контроль температуры | К-термопара, замкнутый контур |
| Точность температуры | ± 2°С |
| Охлаждение | вентилятор |

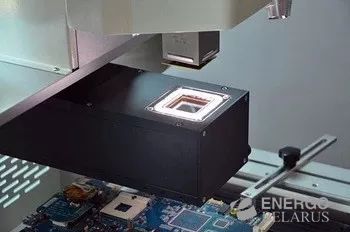

| Система оптического позиционирования | да |
| Лазерный указатель | да |
| Система автоматического подъема чипа после пайки | да |
| Система автоматической установки чипа относительно печатной платы | да |
| Настройка в реальном времени и отображение текущего температурного профиля | да |
| Вакуумный захватчик | да |
| Внешний датчик температуры | да |
| Защита от перегрева | да |
| Защита от перегрузки по току | да |
| Язык интерфейса | китайский, английский |
| Характеристики верхнего нагревателя | |
| Мощность | 1200 Вт |
| Нагревательный элемент | термовоздушный |
| Характеристики нижнего нагревателя | |
| Мощность | 1200 Вт |
| Нагревательный элемент | термовоздушный |
| Характеристики ИК преднагревателя | |
| Мощность | 2700 Вт |
| Нагревательный элемент | инфракрасный |
| Размер ИК преднагревателя | 400 х 380 мм |
| Общие характеристики | |
| Дисплей | 15-дюймовый HD монитор |
| Управление | 7-дюймовый сенсорный дисплей |
| Внешний порт | USB |
| Габариты | 650 х 630 х 850мм |
| Вес нетто | 70 кг |
| Вес брутто | 90 кг |
| Комплектация | инфракрасная паяльная станция WISDOMSHOW WDS-620 - 1 шт |
| кисточка – 1 шт запасные силиконовые насадки для вакуумного захвата (8 мм) – 5 шт сменные насадки для нижнего нагревателя 50 х 50 мм – 1 шт сменные насадки для верхнего нагревателя 18 х 18 мм, 28 х 28 мм, 38 х 38 мм, 44 х 44 мм – 4 шт термопара - 1 шт держатель для нестандартных плат - 6 шт крепёжный винт - 6 шт 15-дюймовый HD монитор - 1 шт инструкция по эксплуатации - 1 шт | |

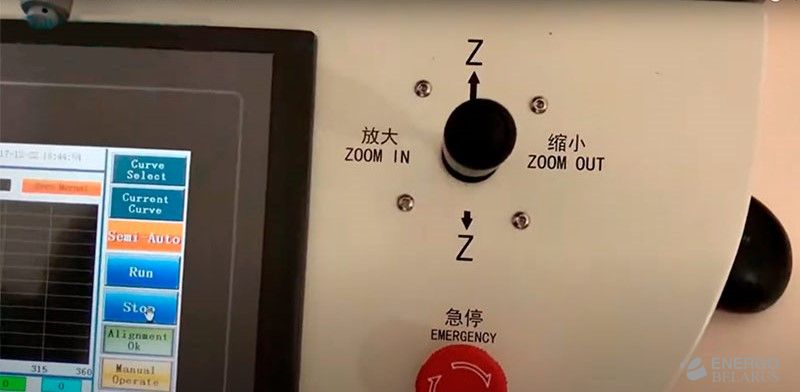

Станция позволяет постоянно контролировать и отслеживать все параметры на сенсорном ЖК-дисплее. Графическая визуализация состояния процесса нагрева, а также установленная и достигнутая температура для каждой из 3-х зон нагрева также прослеживается на 7-дюймовом дисплее.

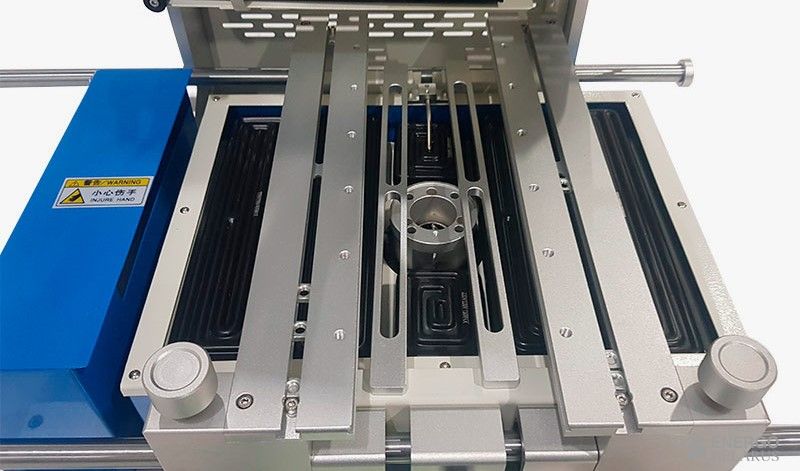

Для обеспечения наилучшего эффекта пайки в станции используются 3 независимые зоны нагрева (верхняя, нижняя и ИК нагреватель печатной платы), температуру которых можно контролировать и регулировать отдельно. Процесс пайки программируется с сенсорного экрана, создавая соответствующий профиль пайки для специфики платы.
Звуковой сигнал генерируется в конце каждого процесса распайки/пайки. В случае неконтролируемых высоких температур или повреждения одного из вентиляторов запрограммированная система защиты вызывает аварийный сигнал и отключает зоны нагрева.

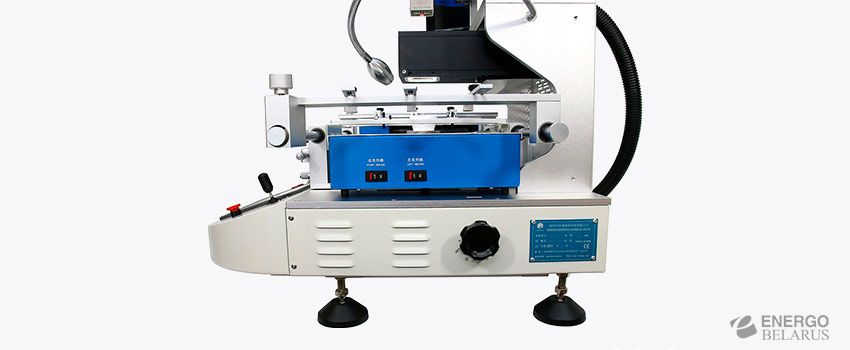

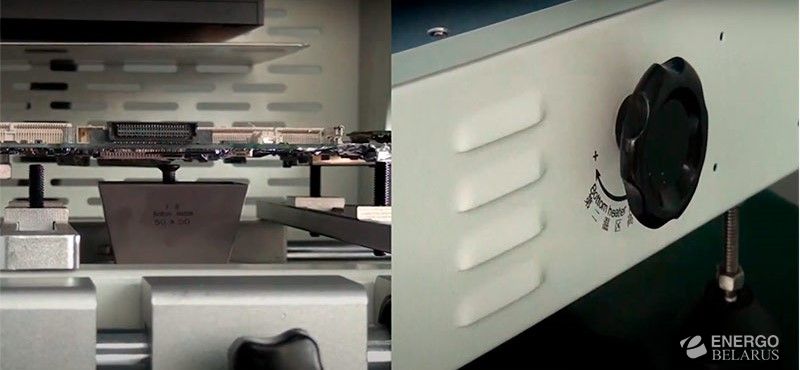

На левой стороне паяльной станции WISDOMSHOW расположен встроенный вентилятор, который предотвращает процесс деформации печатной платы и обеспечивает эффект реболлинга.

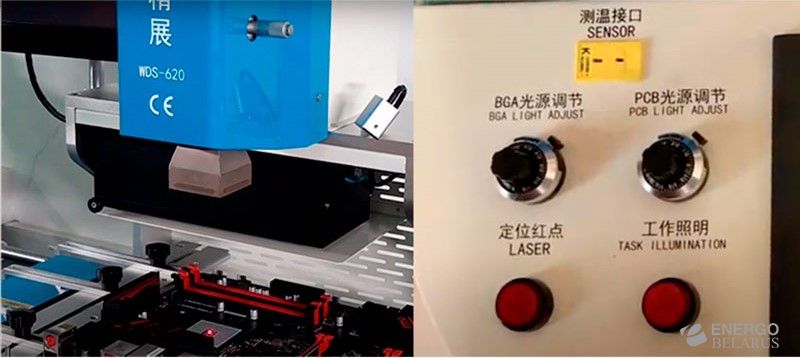

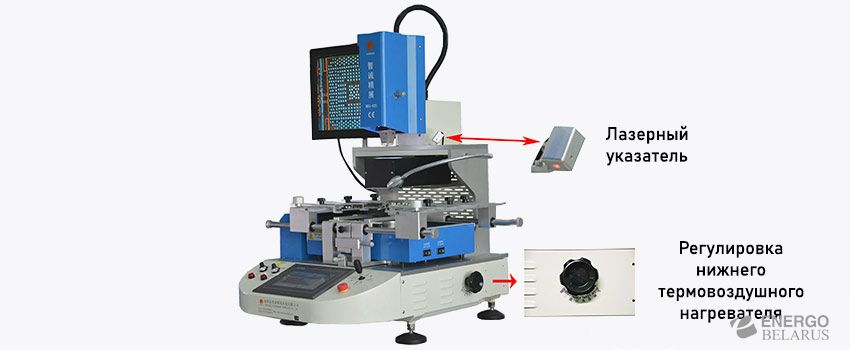

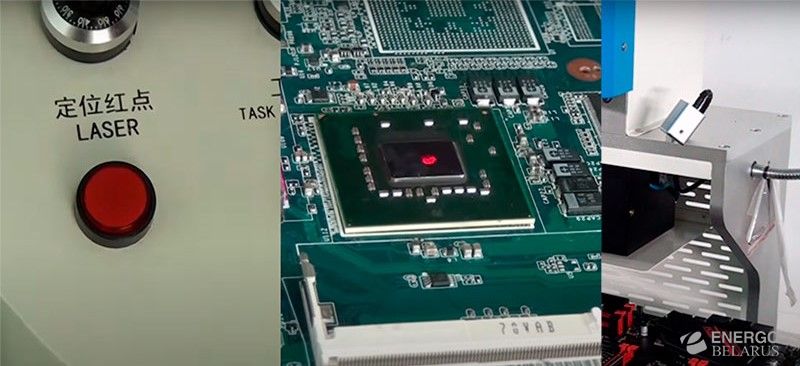

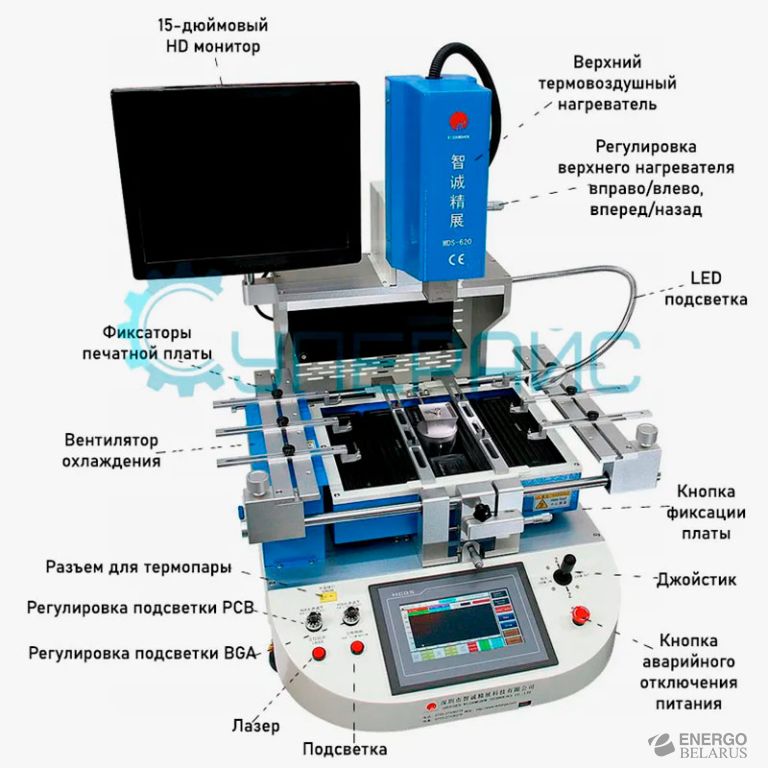

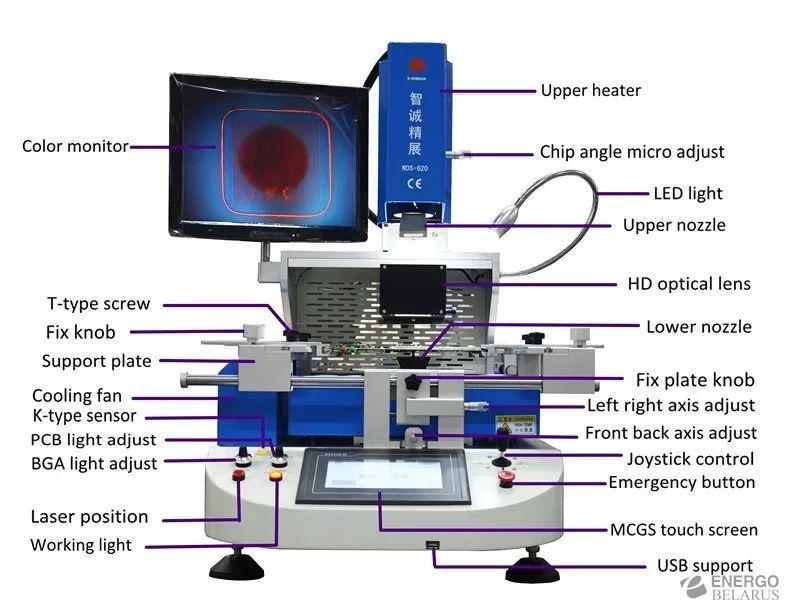

WDS-620 оснащена:- Лазерным указателем;
- Светодиодной подсветкой;
- Кнопкой аварийного отключения питания;
- Разъемом для термопары типа K;
- USB интерфейсом для передачи данных на ПК;
- 15-дюймовым ЖК-монитором.

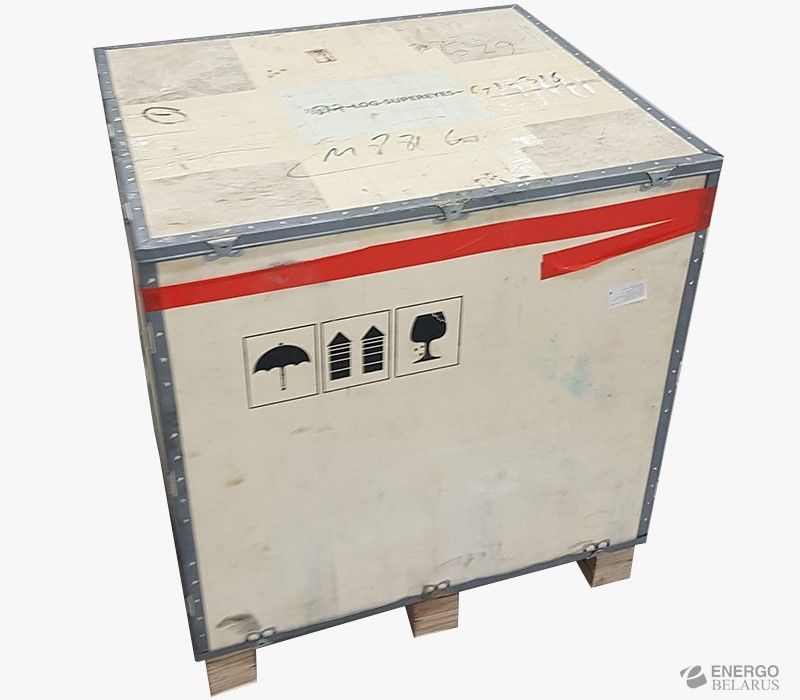

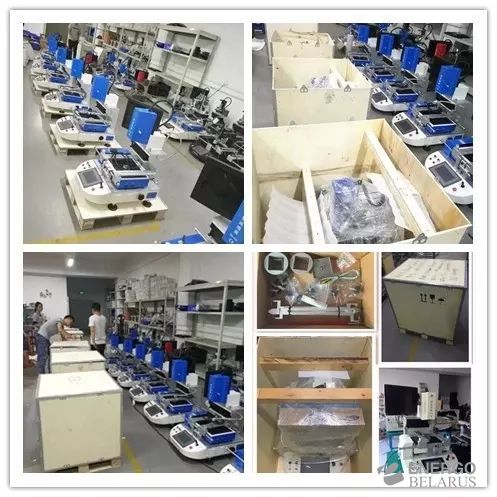

Паяльная станция поставляется в надежном фанерном ящике. Защиту груза, на любом этапе доставки, гарантируют ребра, укрепленные металлическим уголком.

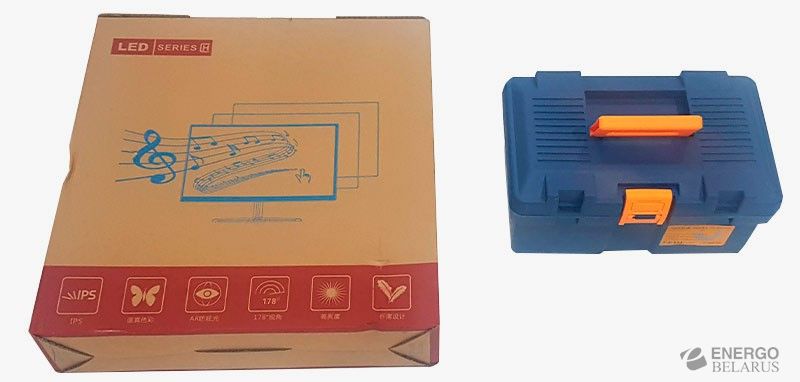

В комплектацию входит 15-дюймовый HD монитор и дополнительные комплектующие, в индивидуальной упаковке.

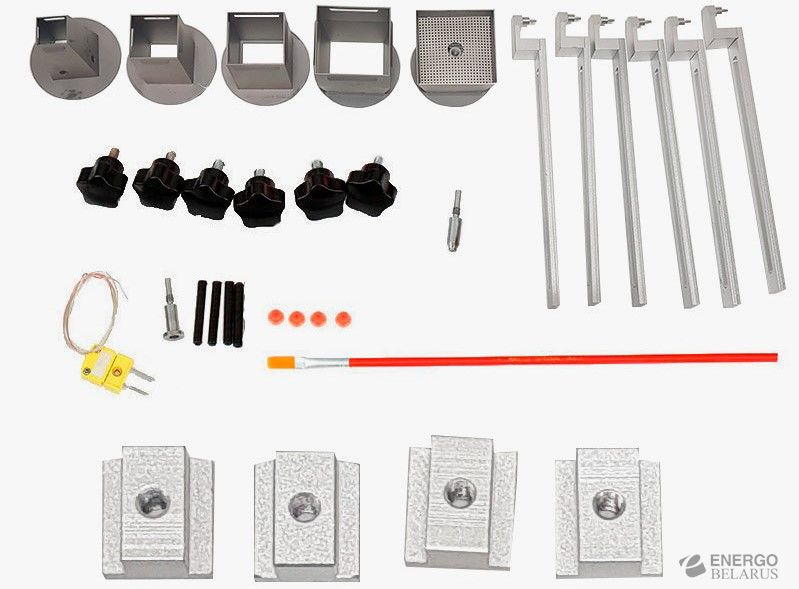

В комплекте с инфракрасной паяльной станцией поставляются:

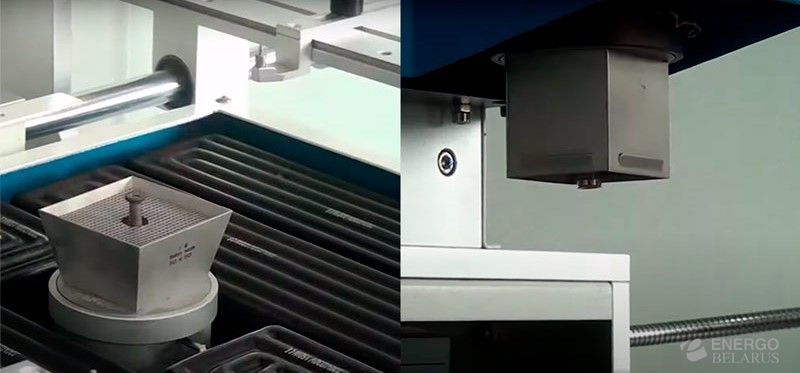

- сменные насадки для верхнего нагревателя размерами: 18х18 мм, 28х28 мм, 38х38 мм и 44х44 мм (4 шт.);
- сменная насадка для нижнего нагревателя размером 50х50 мм (1 шт.);

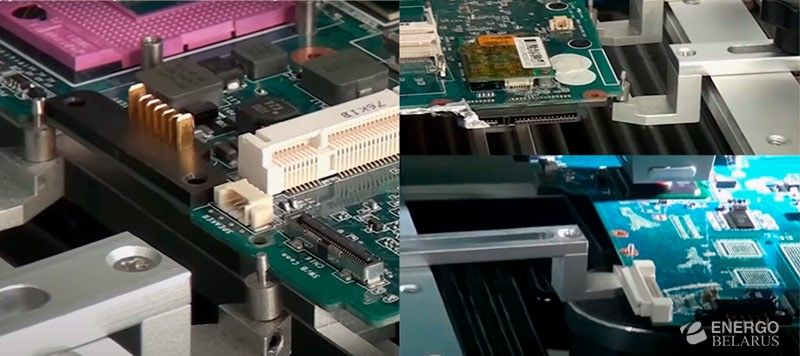

- держатели для нестандартных плат (6 шт.);
- крепёжные винты (6 шт.);
- термопара К-типа (1 шт.);
- запасные силиконовые насадки для вакуумного пинцета (8 мм) (5 шт.);
- кисточка (1 шт.);
- площадки для держателей (6 шт.);
- инструкция по эксплуатации (1 шт.).
Функционал паяльной станции WDS-620 разрешает воспользоваться пятью рабочими режимами:
- снятие,
- установка,
- пайка,
- ручной,
- полуавтоматический (remove / mount / weld / manual / semi-automatic).
Режимы пайки и снятия микросхем проходят автоматически по заданной программе термопрофиля.

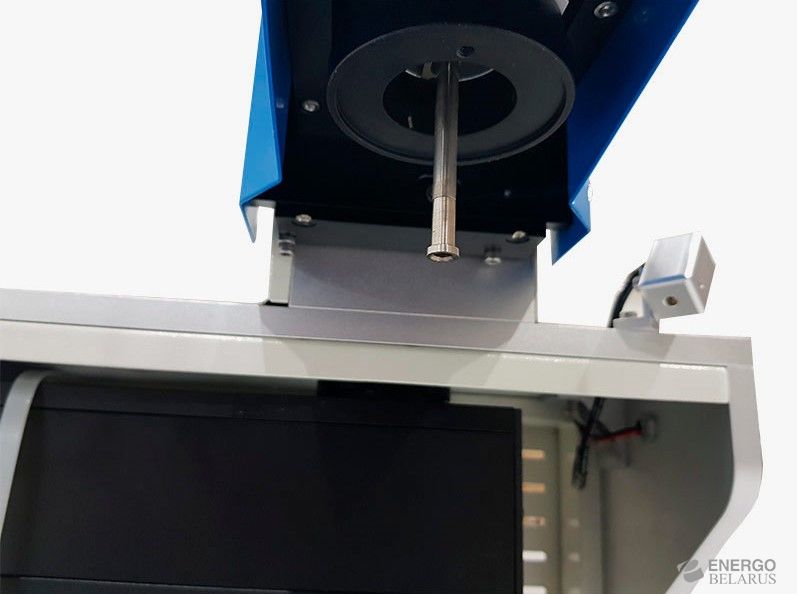

В режиме снятия происходит автоматическое опускание нагревателя до срабатывания конечного выключателя на пинцете, корректировка зазора между нагревателем и микросхемой, затем включается программа нагрева. По завершении нагрева пинцет опускается, захватывает и подымает микросхему. Включается режим охлаждения.

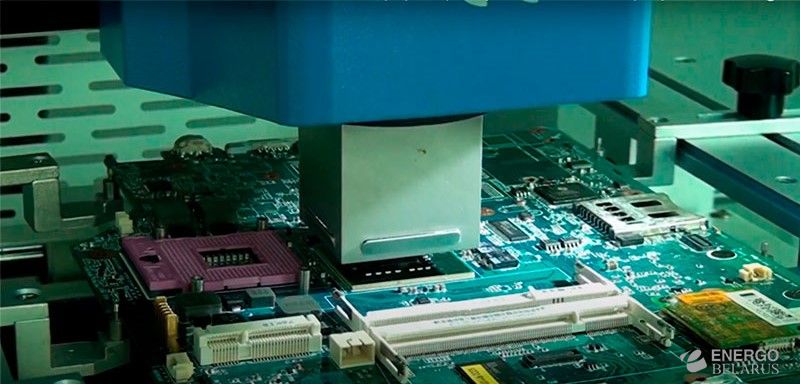

В режиме пайки происходит установка микросхемы, выключение вакуумного захвата, корректировка зазора между нагревателем и микросхемой, затем включается программа нагрева. По завершении процесса нагреватель подымается, включается режим охлаждения платы.
Режим установки применяется для имитации пайки при обучении оператора, монтажа небольших компонентов при сборке мобильной техники или для установки микросхем в PGA, DIP и SIP корпусах или иных компонентов.
Иногда в процессе ремонта встречается необходимость пайки микросхем нестандартного размера или формы. Для них может не быть конкретного термопрофиля в памяти станции. В этом случае, на помощь придут ручной или полуавтоматический режимы.
В ручном режиме операции: перемещение верхнего нагревателя, захват и отпускание микросхемы, запуск и остановка процесса осуществляется оператором.
В полуавтоматическом – часть работы берет на себя автоматика.
Приобретя данную станцию, не нужно будет долго крутить ручки и нажимать множество кнопок для настройки паяльной станции. Не нужно будет долго целиться, напрягая зрение, и постоянно беспокоиться о том, что микросхема «съедет».
Если Вам важна скорость, точность и простота выполняемых работ, то паяльная станция WDS-620 – лучший выбор.
