Сильноточные болтовые клеммы HSK

• Болтовые клеммы:

В программу болтовых клемм CONTA-CLIP последнего поколения входят надежные соединения для всех областей применения при передаче электроэнергии. В зависимости от поперечного сечения проводника могут использоваться болтовые клеммы с с болтами от М5 до М12. Номинальная сила тока составляет от 76 до 269 ампер при номинальном напряжении до 1000 вольт. Размер зоны подключения может варьироваться от 0,1 мм до 120 мм2. Провода в обжатых наконечниках накладываются на болт и надежно соединяются друг с другом при затягивании шестигранной гайки. Низкая степень падения напряжения и самогасящийся материал класса пожаробезопасности V0 (UL 94) обеспечивают высочайший уровень безопасности.

Обзор и принадлежности

• Диапазон напряжения до 1000 В;
• Номинальное сечение от 16 до 240 ммг;
• Надежное соединение до четырех проводов;
• Низкий уровень падения напряжения;
• Комплектная конструкция с небольшим числом деталей;
• Корпус клеммы из полиамида PA6.6-V0 (самогасящийся);
• Болтовое соединение от М5 до М12;
• Надежная установка на несущую шину

Болтовые клеммы:

Возможно соединение до четырех проводов. Для соединения проводов на их концах обжимаются наконечники. В случае нескольких наконечников на каждой стороне они размещаются задними сторонами друг к другу. При затягивании гайки язычки наконечников прижимаются друг к другу, создавая тем самым надежный контакт.

Болтовые клеммы могут монтироваться на несущую шину TS 35 и оснащаться различными принадлежностями, например, разделительными стенками TW и крышками AD , что позволяет применять их в самых различных областях. Наряду с простой в обращении данные изделия отличаются наличием новой программой принадлежностей, при использовании которых оптимизируются затраты на хранение и уменьшается время на монтаж.

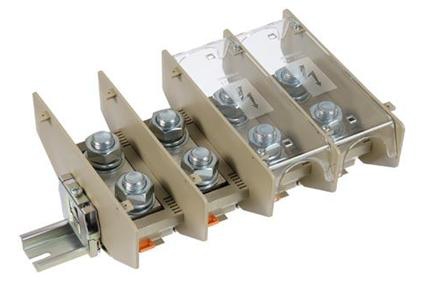

Базовая клемма HSK

Болтовые клеммы CONTA-CLIP могут в любом порядке устанавливаться на стандартную DIN рейку TS 35 согласно стандартам EN 50035 и EN 50022.

Разделительные стенки TW

Благодаря надежной фиксации в корпусе клеммы специальные разделительные стенки TW обеспечивают хорошее визуальное и электрическое разделение клемм. Кроме того, они имеют отверстия для крышек, которые просто фиксируются в них.

Крышки AD

Крышки AD надежно и просто фиксируются в предусмотренных отверстиях в разделительных стенках. Тем самым в любое время обеспечивается быстрая и надежная защита от прикосновения к клеммам.

Фиксатор ES35/K/ST

Стальная конструкция фиксатора ES 35/K/ST позволяет устанавливать клемму на DIN рейку с двух сторон. Таким образом обеспечивается надежный механический контакт конструкции клеммы. Пластмассовый корпус оконечной опоры окружает металлические детали и состоит из материала РА6.6.

Надписи | маркировка

Для оптимального обозначения устройства болтовые клеммы имеют поверхности для нашей стандартной маркировочной системы Pocket-Maxicard PMC (PMC BSTR 6/30). Помимо множества стандартных маркировок CONTA-CLIP готов выполнить любую индивидуальную маркировку "точно в срок".

2-болтовые клеммы:

Для соединения проводов на их концах обжимаются наконечники. Наконечники размещаются на болту между пружинной шайбой и токоведущей шиной. В случае двух наконечников на каждом болту они размещаются задними сторонами друг к другу. При затягивании гайки язычки наконечников прижимаются друг к другу, создавая тем самым надежный контак.

Подробный обзор особенностей

• Надежность в обращении
• Защита от прикосновения с помощью разделительных стенок и желтых крышек.
• Надежность контактов
• Не требует обслуживания и дополнительной затяжки гаек;
• Большое контактное усилие и устойчивость к вибрациям благодаря пружинной/упругой шайбе;
• Наконечники проводов контактируют непосредственно друг с другом или через медную токоведущую шину.

Болтовое соединение

• Размер болта от М5 до М12;
• Проводе наконечником согласно DIN 46234 до 120 мм2;
• Возможность подключения до 4 наконечников на болт.

Простота в обращении

• Одноболтовые клеммы: Надеть наконечники на болт между подкладной шайбой и пружинной шайбой;
• Двухболтовые клеммы: Надеть наконечники на болт между токоведущей шиной и пружинной шайбой;
• При затяжке стальной гайки наконечники входят в конт акт друг с другом или с токоведущей шиной (варианты Б/Б).

Перемычки

• 2-й 3-полюсное исполнение;
• Могут использоваться для всех болтовых клемм;
• Возможно распределение потенциалов между разными конструктивными размерами;
• Рассчитаны на номинальный ток соответствующей болтовой клеммы;
• Значительная экономия времени благодаря быстрому распределению потенциалов.

Держатели клемм из полиамида 6.6 VO

• Пожароопасность: самогасящиеся, UL94-VO;
• Испытание на ток утечки: CTI = 600;
• Температуростойкость: от -40° до +120°С;
