Трансформаторные клеммы Conta-Clip
Характеристики

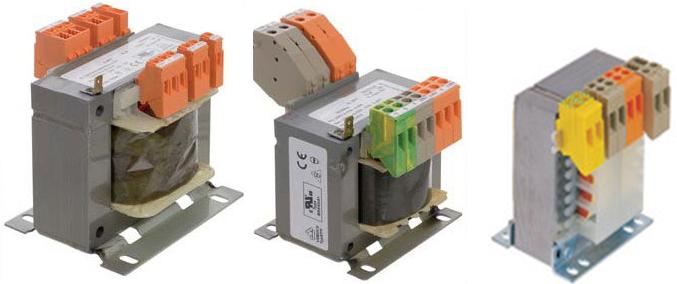

Новая серия трансформаторных клемм, предназначена для установки непосредственно на катушку трансформатора или для установки на алюминиевом супорте 10x2. Клеммы TKS 4 и TKS 4/F доступны в 1-, 2-, и 3 полюсном исполнении, в стандартном оранжевом цвете. Также, по запросу доступны другие цветовые исполнения.
TKS 4 имеет винтовое соедиинение, а TKS 4/F винтовое/штырьевое соединение (2.8/6.3 мм). Трансформаторные клеммы имеют специальную зажимную систему, которая гарантирует стойкое к вибрациям соединение. Безопасность клеммы выполнена в согласии с VBG 4 обеспеченной с помощью закрытого корпуса (материал - полиамид PA 6.6 UL 94-V0). Маркеры MC SB 7,5 | PMC SB 7,5 используются для маркировки данных клемм. Трансформаторная клемма открывается на большой угол и фиксируется в верхнем положении оставляя открытым контакт для обеспечения лёгкого подсоединения и пайки обмотки трансформатора к клемме.
Трансформаторные клеммы TK 4 и TK 4/F предназначены для установки непосредственно на катушку трансформатора или для установки на алюминиевом супорте 10x2. Модульная система объединения клемм ( ласточкиного хвост)позволяет пользователю объеденить любое количество клемм в единую сборку. Также возможен заказ пресобраных сборок от 2 до 10 полюсов в оранжевом или бежевом цветах. По запросу возможно заказать другие цветовые решения. TK 4 имеет винтовое соедиинение, а TK 4/F винтовое/штырьевое соединение (2.8/6.3 мм). Корпуса клемм TK 10 и TK 4/SI (клеммы с плавким предохранителем) разработаны как однополюсные клеммы без возможности объединения.
Все трансформаторные клеммы имеют специальную зажимную систему, которая гарантирует стойкое к вибрациям соединение. Безопасность клеммы выполнена в согласии с VBG 4 обеспеченной с помощью закрытого корпуса (материал - полиамид PA 6.6 UL 94-V0). Маркеры MC SB 7,5 | PMC SB 7,5 используются для маркировки данных клемм.
Предназначены для прямого крепления на камеру с катушкой и для крепления на 10 х 2 трансформаторные рельсы. Служат для стыковки лобовой части обмотки с винтом, облегчают соединение агрегатов, вырабатывающих энергию.
Трансформаторные клеммы Conta-Clip имеют модульный дизайн.
Корпус выполнен из полиамида 6.6. Возможны варианты с оранжевым и бежевым цветом корпуса.
Герметизация клеммы соответствует требованиям VDE 0100 часть 100, защита от поражения током соответствует VBG 4.
Все клеммы могут быть легко маркированы с помощью маркировочной системы SB 7,5/10.
Особенности ТК 4
- Ширина 7,5 мм, применима для дополнительного соединения
- Соединение пайкой на лобовой части обмотки и клеммное соединение на конце устройства
- Возможны варианты от 1 до 10 выводных блоков
-
Широко открывающаяся крышка обеспечивает хороший доступ к соединению пайкой
Особенности ТК 4-SI
- Ширина 15 мм.
- Дополнительное гнездо для 5 х 20 мм миниатюрного плавкого предохранителя между катушкой и соединением устройства (1139.2 или 1139.3)
-
Дополнительное гнездо для 5 х 25 мм миниатюрного плавкого предохранителя между катушкой и соединением устройства (1140.2 или 1140.3)
Особенности ТК 4-F
-
Дополнительный вставной контакт для соединения одного 0,8 х 6,3 мм или двух 0,8 х 2,8 мм контактных столбиков
Особенности ТК 10
- Ширина 9 мм, подходят для навесного соединения
- Клеммное соединение на катушке и на конце устройства
