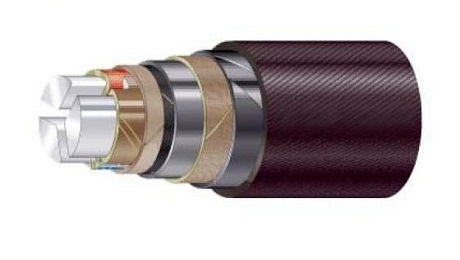

Жила — мягкая алюминиевая проволока. Жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 — секторными. Жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила — круглой. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция — бумага, пропитанная вязким составом
Поясная изоляция — бумага, пропитанная вязким составом
Оболочка — выпрессованная свинцовая трубка
Подушка — слои крепированной бумаги, битума
Броня — из стальных лент
Наружный покров — слой битума и стеклопряжи
Назначение:
для передачи и распределения электроэнергии в стационарных установках электрических сетей на номинальное напряжение переменного тока 1, 6 и 10 кВ частотой 50 Гц. Кабели также могут быть использованы в электрических сетях постоянного тока.
Условия эксплуатации и монтажа:
прокладка — в земле (траншеях) с низкой коррозионной активностью (с наличием и без блуждающих токов) и средней коррозионной активностью (только для кабелей на напряжение 1 кВ) без блуждающих токов, по стенам вне зданий при возможности механических повреждений и наличии блуждающих токов, но при отсутствии значительных растягивающих усилий;
рабочая температура — от -50 до +50°С;
предельно допустимая рабочая температура:
для кабелей напряжением 1 и 6 кВ — 80°С;
для кабелей напряжением 10 кВ — 70°С;
температура прокладки — не ниже — 0°С;
величина монтажных изгибов:
для однопроволочного исполнения — не менее 25 диаметров по оболочке;
для многопроволочного исполнения — не менее 15 диаметров по оболочке.
Электрические характеристики:
сопротивление токопроводящих жил на 1 км длины при температуре 20°С, Ом:
для однопроволочного исполнения — не более 29,11;
для многопроволочного исполнения — не более 29,4;
сопротивление изоляции на 1 км длины при температуре 20°С, МОм, не менее:
для кабелей напряжением 1 кВ — 100;
для кабелей напряжением 6 и 10 кВ — 200.
|
