Кабель АВВГнг-LS

  • Розница
  • Опт
  • Под заказ Проверено

Код товара: 545-099

Заказать Заказать звонок

+ 375 Показать телефоны

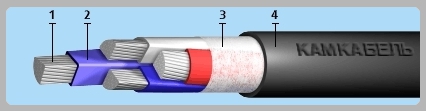

Элементы конструкции:

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 2,5-240 кв.мм-”ож”,
    • многопроволочная (класс 2) сечением 70-240 кв.мм;
  2. Изоляция из ПВХ пластиката пониженной пожароопасности, маркировка жил:
    • цветовая,
    • цифровая;
  3. Обмотка из нетканого полотна для многожильных кабелей с секторными жилами;
  4. Оболочка из ПВХ композиции пониженной горючести.



Область применения:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении 1,0 кВ. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.

Эксплуатируются в районах с умеренным, холодным и тропическим климатом, на суше, реках и озерах на высотах до 4300 м. над уровнем моря.



Прокладка:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
  • в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • на специальных кабельных эстакадах, по мостам и в блоках;
  • в пожароопасных помещениях;
  • во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.



Предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-2 категории А). Эксплуатируются в кабельных сооружениях и помещениях,В том числе для использования системах АЭС классов 2, 3, 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). В тропическом климатическом исполнении (индекс "-Т") устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С с продолжительностью работы не более 8 часов в сутки и не более 1000 часов за срок службы.



Срок службы — 30 лет.



Строительная длина, не менее [м]

  сечение основных жил 2,5-16 кв.мм.

450

  сечение основных жил 25-70 кв.мм.

300

  сечение основных жил 95 кв.мм. и выше

200







Технические характеристики

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании [°С] 160




Таблица размеров





Количество
и сечение
жил, шт х кв.мм
Масса
кабеля,
кг/км
Наружный
диаметр,
мм
1x2,5 ож  46  5,8
1x4,0 ож  62  6,7
1x6,0 ож  72  7,1
1x10 ож  91  7,9
1x16 ож  131  9,4
1x25 ож  182  11
1x35 ож  221  12
1x50 ож  281  13,4
1x70 ож  355  14,9
1x70   394  15,9
1x95 ож  455  16,7
1x95  498  17,8
1x120 ож  556  18,4
1x120  613  19,8
1x150 ож  657  19,9
1x150  731  21,4
1x185 ож  791  21,7
1x185  918  24,8
1x240 ож  1029  24,7
1x240  1152  27,8
2x2,5 ож  132  9,8
2x4,0 ож  184  11,5
2x6,0 ож  218  12,5
2x10 ож  279  14
2x16 ож  363  15,8
2x25 ож  652  21,4
2x35 ож  787  23,3
2x50 ож  1032  26,7
2x70   818  25
2x95  1031  27,7
2x120  1219  29,8
2x150  1459  32,3
2x185  1773  35,5
2x240  2225  39,7
3x2,5 ож  146  10,3
3x4,0 ож  206  12,2
3x6,0 ож  245  13,2
3x10 ож  316  14,8
3x16 ож  416  16,8
3x25 ож  739  22,6
3x35 ож  924  25,1
3x50 ож  1179  28,2
3x70 ож  1030  26,3
3x70   1088  27,8
3x95 ож  1320  29,5
3x95  1403  31,4
3x120 ож  1575  32
3x120  1703  34,4
3x150 ож  1899  35,1
3x150  2039  37,5
3x185 ож  2298  38,4
3x185  2470  41,2
3x240 ож  2947  43,4
3x240  3195  46,9
3x4,0+1x2,5 ож  240  13,3
3x6,0+1x4,0 ож  286  14,4
3x10+1x6,0 ож  370  16,3
3x16+1x10 ож  511  18,9
3x25+1х16 ож  889  25
3x35+1х16 ож  1011  26,5
3x50+1х25 ож  1296  29,9
3х70+1х35 ож  1212  29,1
3х70+1х35  1272  30,9
3х95+1х50 ож  1564  33,1
3х95+1х50  1684  35,3
3х120+1х70 ож  1933  36,4
3х120+1х70  2019  38,5
3х150+1х70 ож  2223  39,1
3х150+1х70  2354  41,7
3х185+1х95 ож  2720  43
3х185+1х95  2933  46,4
3х240+1х120 ож  3503  48,5
3х240+1х120  3751  52,8
4x2,5 ож  169  11,1
4x4,0 ож  241  13,3
4x6,0 ож  288  14,4
4x10 ож  373  16,3
4x16 ож  516  18,9
4x25 ож  897  25
4x35 ож  1092  27,4
4x50 ож  1400  30,9
4x70 ож  1313  29,5
4x70   1375  30,5
4x95 ож  1693  33
4x95  1821  34,8
4x120 ож  2066  36,2
4x120  2167  37,6
4x150 ож  2444  39,2
4x150  2602  41,1
4x185 ож  2966  42,9
4x185  3209  45,3
4x240 ож  3870  49
4x240  4088  50,9
5x2,5 ож  202  12,1
5x4,0 ож  289  14,5
5x6,0 ож  349  15,8
5x10 ож  476  18,3
5х16 ож  652  20,7
5х25 ож  1081  27,3
5х35 ож  1320  30



Токовая нагрузка





Cечение, 1-жильные 1-жильные 2-жильные 2-жильные 3-жильные 3-жильные 4-жильные 4-жильные
кв.мм  земля  воздух  земля  воздух  земля  воздух  земля  воздух
2,5  32  30  33  25  28  21  26  19
41  40  43  34  37  29  34  27
52  51  54  43  44  37  41  34
10  68  69  72  58  59  50  55  46
16  83  93  94  77  77  67  72  62
25  11З  122  120  103  100  88  93  82
35  136  151  145  127  121  109  112  101
50  166  189  176  159  147  136  137  126
70  200  233  245  165  178  167  165  155
95  237  284  295  200  212  204  197  190
120  269  330  340  230  241  236  224  219
150  305  380  390  270  274  273  255  254
185  343  436  440  310  308  313  286  291
240  396  515  355  369  330  343
Примечание:
1. Токовые нагрузки даны для постоянного тока  2. Нагрузки для кабелей с сечением жил от 70 до 185 кв.мм. даны согласно ПУЭ  3. Ток также и для четырехжильных кабелей с нулевой жилой меньшего сечения.
