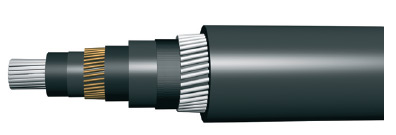

Конструкция

1 . Токопроводящие жилы - медные или алюминиевые, многопроволочные, уплотненные, соответствуют классу 2 по ГОСТ 22483-77.

2 . Экран по жиле- наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

3 . Изоляция- из пероксидносшиваемого полиэтилена.

4 . Экран по изоляции- из электропроводящей сшитой композиции полиэтилена.

Поверх экрана по изоляции наложен обмоткой слой из ленты электропроводящей или электропроводящей полимерной ленты.

5 . Экран- из медных проволок. Поверх проволок наложена медная лента. Номинальное сечение медного экрана в одножильных кабелях исуммарное сечение медных экранов, наложенных на каждую изолированную круглую жилу в трехжильных кабелях:

- не менее 16 мм2 - для кабелей с жилами номинальным сечением 35- 120 мм2;

- не менее 25 мм2 - для кабелей с жилами номинальным сечением 150-300 мм2;

- не менее 35 мм2 - для кабелей с жилами номинальным сечением 400 мм2 и более.

ОДНОЖИЛЬНЫЕ КАБЕЛИ:

6. Разделительный слой - из ленты крепированной или кабельной бумаги; для кабелей ПвКаВнг(В) - LS, АПвКаВнг(В) - LS-разделительный слой в виде обмотки из стеклоленты.

7. Внутренняя оболочка- из полиэтилена в кабелях марок ПвКаП, АПвКаП; в кабелях марок ПвКаВ, АПвКаВ – из ПВХ пластиката; вкабелях марок ПвКаВнг(В) -LS, АПвКаВнг(В)-LS– из ПВХ пластиката пониженной пожарной опасности. Поверх внутренней оболочки вкабелях марок ПвКаП, АПвКаП наложена с перекрытием водоблокирующая лента,

8. Броня - из проволок из алюминиевого сплава, поверх брони наложены в виде обмотки две полипропиленовые ленты или водоблокирующая и полипропиленовая ленты.

9. Оболочка- в кабелях марок ПвКаП, АПвКаП из полиэтилена; в кабелях марок ПвКаВ, АПвКаВ- из ПВХ пластиката, в кабелях марок ПвКаВнг(В) - LS, АПвКаВнг(В)-LS– из ПВХ пластиката пониженной пожарной опасности.

ТРЕХЖИЛЬНЫЕ КАБЕЛИ:

6. Скрутка - экранированные медными проволоками круглые изолированные токопроводящие жилы скручены в сердечник вокруг жгута(для кабелей ПвКаП, АПвКаП, ПвКаВ, АПвКаВ – из мелонаполненной невулканизированной резиновой смеси; в кабеляхмарокПвКаВнг(В) -LS, АПвКаВнг(В) - LS– из ПВХ пластиката пониженной пожароопасности).

7. Межфазное заполнение - в марках ПвКаП, АПвКаП, ПвКаВ, АПвКаВ – из мелонаполненной невулканизированной резиновойсмеси; в кабелях марок ПвКаВнг(В)- LS, АПвКаВнг(В)-LS– из ПВХ пластиката пониженной пожароопасности.

8. Внутренняя оболочка- из полиэтилена в кабелях марок ПвКаП, АПвКаП; в кабелях марок ПвКаВ, АПвКаВ – из ПВХ пластиката; вкабелях марок ПвКаВнг(В) - LS, АПвКаВнг(В) - LS– из ПВХ пластиката пониженной пожарной опасности. Поверх внутренней оболочки вкабелях марок ПвКаП, АПвКаП наложена с перекрытием водоблокирующая лента.

9. Броня- из проволок из алюминиевого сплава, поверх брони наложены в виде обмотки две полипропиленовые ленты или водоблокирующая и полипропиленовая ленты.

10. Оболочка – в кабелях марок ПвКаП, АПвКаП из полиэтилена; в кабелях марок ПвКаВ, АПвКаВ - из ПВХ пластиката, в кабелях марок ПвКаВнг(В) - LS, АПвКаВнг(В) - LS– из ПВХ пластиката пониженной пожарной опасности. Для кабелей марок ПвКаП и АПвКаП приналичии герметизирующих элементов в обозначение добавляются индексы:

«г» - водоблокирующие ленты герметизации металлического экрана.

«2г» - дополнительная алюмополимерная лента поверх герметизированного экрана.

«гж» - дополнительная продольная герметизация токопроводящих жил водоблокирующими нитями.

Применение

Кабели предназначены для передачи и распределения энергии в линиях электропередачи на номинальное переменное напряжение 6, 10, 20, 35 кВ для сетей с заземленной нейтралью и изолированной нейтралью номинальной частотой 50 Гц.

Кабели марок ПвКаП, АПвКаП предназначены для эксплуатации при прокладке в земле ( в траншеях), в том числе в условиях пучинистых ипросадочных грунтов; также на трассах, где возможны растягивающие усилия.

Кабели марок ПвКаВ, АПвКаВ предназначены для прокладки в земле (траншеях), в том числе в условиях пучинистых и просадочных грунтов;также на трассах, где возможны растягивающие усилия, и для прокладки одиночных кабельных линий в кабельных сооружениях.

Кабели марокПвКаВнг(В)- LS, АПвКаВнг(В)- LSдля групповой прокладки в кабельных сооружениях, помещениях, где возможнырастягивающие усилия в процессе эксплуатации.

Кабели марок ПвКаВ, АПвКаВ, ПвКаВнг(В)- LS, АПвКаВнг(В)-LS могут быть проложены в сухих грунтах (песок, песчано-глинистая инормальная почва с влажностью менее 14%).

Кабели марок АПвКаВнг(В)-LS предназначены для прокладки во взрывоопасных зонах классов В- Iб, В-Iг, В- II, В- IIа.

Кабели прокладываются без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках; на трассах, где возможны растягивающие усилия в процессе эксплуатации, в том числе в сейсмически активных районах, условиях вечной мерзлоты и районахподверженных смещению почв.

Кабели с индексами «г», «2г», «гж» предназначены для прокладке в земле, а также в воде – при соблюдении мер, исключающих механическиеповреждения.

Характеристики

Вид климатического исполнения УХЛ и Т, категория 1 и 5 по ГОСТ 15150-69, включая прокладку в земле и воде.

Диапазон температур эксплуатации:

для кабелей ПвКаВ, АПвКаВ, ПвКаВнг- LS, АПвКаВнг-LS ………….…. от -50 °С до 50 °С;

для кабелей марок ПвКаП, АПвКаП ………………………………….…… от -60 °С до 50 °С.

Относительная влажность воздуха при температуре до 35°С………………………………..до 98%.

Монтаж без предварительного подогрева производиться при температуре:

для кабелей марок ПвКаП, АПвКаП ………………………………………………………… – 20 °С;

для кабелей марок ПвКаВ, АПвКаВ, ПвКаВнг- LS, АПвКаВнг- LS ……………… не ниже – 15 °С.

Допустимый радиус изгиба кабелей при монтаже:

одножильные ………………………………………… не менее 15 наружных диаметров;

трехжильные ………………………………………….не менее 10 наружных диаметров.

Допустимые усилия тяжения кабелей по трассе прокладки не должны превышать 30 Н/мм2 сечения жилы - для кабелей с алюминиевымитокопроводящими жилами и 50 Н/мм2 сечения жилы – для кабелей с медными токопроводящими жилами.

Кабели марок ПвКаП, АПвКаП, ПвКаВ, АПвКаВ не распространяют горение при одиночной прокладке.

Кабели марок ПвКаВнг(В) -LS, АПвКаВнг(В) -LSнераспространяют горение при групповой прокладке по категории В.

Дымообразование при горении и тлении кабелей марок ПвКаВнг(В)-LS, АПвКаВнг(В)- LS не приводит к снижению светопроницаемости виспытательной камере.............................................................. более чем на 50%.

Длительно допустимая температура нагрева жил кабелей ............................................................не более 90°С.

Предельнодопустимая температура нагрева жил кабелей при коротком замыкании .....................не более 250 °С.

Предельно допустимая температура медного экрана кабеля при коротком замыкании ................не более 350 °С.

Предельнаядопустимая температура нагрева жил кабелей при коротком замыкании по условиям невозгораемости кабеля........................................................................................................................не более 400 °С.

Допустимый нагрев жил кабеля в режиме перегрузки ............................................... не более 130 °С.

Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.

Срок службы не менее 30 лет при соблюдении потребителем условий транспортирования, хранения, прокладки и эксплуатации.

Строительная длина оговаривается при заказе.

Гарантийный срок эксплуатации .................................................................................... 5 лет.

Срок хранения кабелей:

на открытых площадках …………………………………..не более 2 лет;

в закрытых помещениях ……………………………………. не более 5 лет.
