Êîä òîâàðà: 545-101

+ 375 Ïîêàçàòü òåëåôîíû

Çàêàçàòü Çàêàçàòü çâîíîê

e-mail: energo@holtika.by

Õàðàêòåðèñòèêè

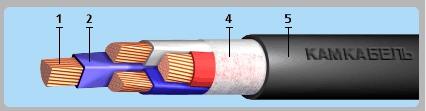

Элементы конструкции:

  1. Медная токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.):
       • однопроволочная (класс 1) сечением 1,5–50 кв. мм – «ож»,
       • многопроволочная (класс 2) сечением 50–240 кв. мм;
  2. Изоляция из ПВХ пластиката, маркировка жил:
       • цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая,
       • цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;
  3. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв. мм и выше (допускается изготовление кабелей без обмотки);
  4. Оболочка из ПВХ пластиката.



Область применения:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.



Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
  • для прокладки в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
  • кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.



Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.



Срок службы кабелей - 30 лет.



Строительная длина, не менее [м]

  сечение основных жил 1,5-16 кв.мм.

450

  сечение основных жил 25-70 кв.мм.

300

  сечение основных жил 95 кв.мм. и выше

200








Технические характеристики

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании [°С] 160




Таблица размеров





Количество
и сечение
жил, шт х кв.мм
Масса
кабеля,
кг/км
Наружный
диаметр,
мм
1x1,5 ож  42  5,4
1x2,5 ож  53  5,8
1x4,0 ож  76  6,6
1x6,0 ож  97  7,1
1x10 ож  140  7,9
1x16 ож  211  9,4
1x25 ож  312  11
1x35 ож  407  12
1x50 ож  537  13,4
1x50  595  14,3
1x70  796  15,9
1x95  1051  17,8
1x120  1313  19,8
1x150  1613  21,4
1x185  1985  23,8
1x240  2540  26,5
1x300  3169  29,0
1x400  4152  32,4
1x500  5174  36,2
1x625  6407  39,4
2x1,5 ож  89
2x2,5 ож  113  9,7
2x4,0 ож  161  11,4
2x6,0 ож  206  12,4
2x10 ож  294  14
2x16 ож  456  16,5
2x25 ож  695  20
2x35 ож  912  21,9
2x50 ож  1225  25,3
2x50  1346  27
2x70  1624  24,4
2x95  2141  27,1
2x120  2635  29,3
2x150  3244  31,9
2x185  3979  35,1
2x240  5100  39,2
3x1,5 ож  113  9,4
3x2,5 ож  147  10,2
3x4,0 ож  213  12,1
3x6,0 ож  279  13,1
3x10 ож  404  14,9
3x16 ож  591  17,4
3x25 ож  906  21,2
3x35 ож  1191  23,3
3x35 ож  1186  20,6
3x50 ож  1601  26,8
3x50 ож  1576  23,4
3x50  1645  25,1
3x70  2244  28
3x95  3017  31,6
3x120  3762  34,6
3x150  4580  37,7
3x185  5657  41,3
3x240  7398  46,9
3x2,5+1x1,5  173  11,1
3x4,0+1x2,5 ож  254  13,2
3x6,0+1x4,0 ож  336  14,4
3x10+1x6,0 ож  481  16,3
3x16+1x10 ож  725  19,5
3x25+1х16 ож  1084  23,2
3x35+1х16 ож  1403  25,1
3x50+1х25 ож  1886  28,5
3x50+1х25 ож  1873  26,4
3x50+1х25  1921  27,6
3x70+1x35  2613  30,8
3x95+1x50  3557  35,3
3x120+1x70  4521  39
3x150+1x70  5342  42,1
3x185+1x95  6711  46,8
3x240+1x120  8666  52,8
4x1,5 ож  139  10,2
4x2,5 ож  183  11,1
4x4,0 ож  269  13,2
4x6,0 ож  355  14,4
4x10 ож  519  16,3
4x16 ож  781  19,5
4x25 ож  1176  23,2
4x35 ож  1574  26
4x50 ож  2088  29,6
4x50 ож  2086  26,6
4x50  2149  27,9
4x70  2941  31,1
4x95  4004  35,5
4x120  4946  38,4
4x185  7496  46
4x240  9765  51,9
5x1,5 ож  165  11
5x2,5 ож  218  12
5x4,0 ож  324  14,4
5x6,0 ож  430  15,7
5x10 ож  636  17,9
5x16 ож  978  20,8
5x25 ож  1503  25,3
5x35 ож  2001  28,0
5x35  2160  30,8
5x50 ож  2660  32,0
5x50  2989  34,7
5x50  3072  36,6
5x70  3856  35,6
5x95  5108  40,0
5x120  6313  42,9
5x150  7852  47,8
5x185  9575  52,0




Токовая нагрузка





Сечение, кв.мм одножильные 1   двухжильные 2   трёхжильные 3   четырехжильные
  земля  воздух  земля  воздух  земля  воздух  земля  воздух
1,5  32  29  33  24  28  21  26  19
2,5  42  40  44  33  37  28  34  26
54  53  56  44  48  37  45  34
67  67  71  56  58  49  54  46
10  89  91  94  76  77  66  72  61
16  116  121  123  101  100  87  93  81
25  148  160  157  134  130  115  121  107
35  178  197  190  166  158  141  147  131
50  217  247  230  208  192  177  178  165
70  265  318  320  215  237  226  220  210
95  314  386  385  260  280  274  260  255
120  258  450  445  300  321  321  298  298
150  406  521  505  350  363  370  337  344
185  455  594  570  405  406  421  377  391
240  525  704  468  499  435  464
Примечание:
1. Токовые нагрузки даны для постоянного тока  2. Нагрузки для кабелей с сечением жил от 70 до 185 кв.мм. даны согласно ПУЭ  3. Ток также и для четырехжильных кабелей с нулевой жилой меньшего сечения.
