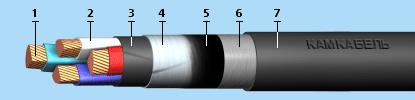

Элементы конструкции
1. Медная токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.)1 или 2 класса:
• одножильная сечением 2,5–625 кв. мм,
• многожильная сечением 2,5–240 кв. мм;
2. Изоляция из ПВХ пластиката, маркировка жил:
• цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая;
• цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;
3. Поясная изоляция из ПВХ лент;
4. Броня из двух стальных или стальных оцинкованных лент;
5. Битум (для сечений свыше 6 кв. мм);
6. Обмотка из полиэтилентерефталатной пленки (для сечений свыше 6 кв. мм);
7. Шланг из ПВХ пластиката.
Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для прокладки:
o в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
o в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
o для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
o для прокладки в пожароопасных помещениях;
o для прокладки во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа.
Кабели предназначены для наклонных и горизонтальных трасс. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
Срок службы кабелей - 30 лет.
При сечении основных жил 6,0-16 кв.мм., строительная длина составляет не менее 450 м.
При сечении основных жил 25-70 кв.мм., строительная длина составляет не менее 300 м.
При сечении основных жил 95 кв.мм. и выше, строительная длина составляет не менее 200 м.
Технические характеристики
Влажность воздуха при 35° C [%] |
98 |
Гарантийный срок эксплуатации [месяц] |
60 |
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] |
3.5 |
Максимальная рабочая температура жилы [°С] |
70 |
Максимальное переменное напряжение частоты 50 Гц [кВ] |
1.2 |
Монтаж при температуре, не ниже [°C] |
-15 |
Номинальное переменное напряжение частотой 50 Гц [кВ] |
1 |
Радиус изгиба кабелей [наружных диаметров] |
7.5 |
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] |
0.005 |
Температура окружающей среды, верхний предел [°C] |
+50 |
Температура окружающей среды, нижний предел [°C] |
-50 |
Температура токопроводящих жил при коротком замыкании [°С] |
160 |
Количество и сечение жил |
Масса кабеля |
Наружный диаметр |
3х4 |
400 |
15,1 |
3x6,0 ож |
597 |
18,0 |
3x10 ож |
682 |
19,5 |
3x35 ож |
1602 |
27,3 |
3x6,0+1x4,0 ож |
681 |
19,2 |
3x10+1x6,0 ож |
783 |
20,9 |
3x35+1х16 ож |
1803 |
28,8 |
4х1,5 |
311 |
13,1 |
4х2,5 |
353 |
14,0 |
4х4 |
471 |
16,1 |
4x6,0 ож |
695 |
19,2 |
4x10 ож |
823 |
20,9 |
4x16 ож |
1093 |
23,2 |
4x25 ож |
1572 |
27,3 |
4x35 ож |
2006 |
29,7 |
4x50 ож |
2510 |
30,2 |
4x50 |
2594 |
31,6 |
4x70 |
3434 |
34,7 |
4x95 |
4565 |
39,1 |
4x120 |
5554 |
42,0 |
4x150 |
6686 |
45,4 |
4x185 |
8216 |
49,6 |
4x240 |
10571 |
55,6 |
5х1,5 |
350 |
13,9 |
5x2,5 |
403 |
15,0 |
5x4 |
553 |
17,3 |
5x6 |
675 |
18,7 |
5x10 ож |
955 |
21,9 |
5x16 ож |
1327 |
24,9 |
5x25 ож |
1928 |
29,4 |
5x35 ож |
2459 |
32,1 |
5x50 ож |
3181 |
36,1 |
5x70 |
4400 |
39,1 |
5x95 |
5720 |
43,4 |
5x120 |
6970 |
46,3 |
5x150 |
8555 |
50,7 |
5x185 |
10342 |
54,9 |
5x240 |
13229 |
61,3 |
