Силовой кабель марки ПвПг на напряжение 10, 20, 35 кВ

  • Опт
  • Под заказ Проверено

Код товара: 545-899

Заказать Заказать звонок

+ 375 Показать телефоны

Силовые кабели одножильные или трехжильные с медными или алюминиевыми жилами, с изоляцией из сшитого полиэтилена в полиэтиленовой оболочке, с продольной герметизацией марок ПвПг, ПвПуг, АПвПг, АПвПуг на напряжение 10, 20, 35 кВ

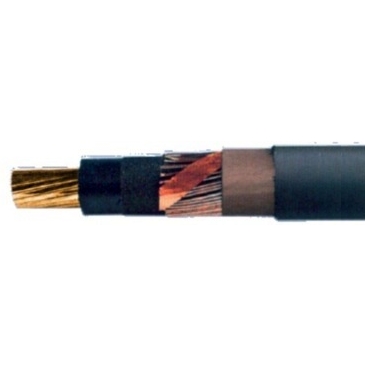

Конструкция

1. Токопроводящая жила- круглая многопроволочная уплотненная из меди или алюминия, соответствующая классу 2 по ГОСТ 22483-77,

2. Экран по жиле- наложен экструзией из электропроводящей пероксидосшиваемой полиэтиленовой композиции.

3. Изоляция- из пероксидносшиваемого полиэтилена,

4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции,

5. Комбинированный экран:

5.1. слой, наложенный обмоткой, из электропроводящей водоблокирующей ленты,

5.2. повив из медных проволок номинальным диаметром 0,7-2,0 мм, поверх которых спирально наложена медная лента.

Одножильные кабели

6. Разделительный слой - из лент кабельной бумаги или водоблокирующей ленты,

7. Оболочка - из полиэтилена.

Трехжильные кабели

6. Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из невулканизированной резины или ПВХ пластиката,

7. Межфазное заполнение - из мелонаполненной невулканизированной резиновой смеси или высоконаполненного поливинилхлоридного пластиката

8. Оболочка - из полиэтилена


Применение

Кабели силовые с изоляцией из сшитого полиэтилена, предназначенные для передачи и распределения электрической энергии в стационарных установках, на переменное напряжение 10, 20,35 кВ частотой 50 Гц для сетей с изолированной или заземленной нейтралью.

Для прокладки в земле(в траншеях), а также в воде (для марок ПвПуг и АПвПуг), если кабель защищен от механических повреждений, для прокладки по трассам сложной конфигурации. Кабели предназначены для прокладки на трассах без ограничения разности уровней.

Класс пожарной опасности по классификации ГОСТ 53315-2009 02.8.2.3.4.

Расчетный наружный диаметр и расчетная масса кабелей приведены в качестве справочного материала для кабелей с сечением экрана, указанным в таблице в скобках. Для сетей с изолированной нейтралью сечение экрана выбирается по термической устойчивости и может отличаться от указанных в таблице.

Допустимые токи односекундного короткого замыкания в медных экранах указаны в таблице в «Указаниях по прокладке и эксплуатации»

Возможно изготовление кабелей с увеличенным сечением медного экрана, значение которого оговаривается при заказе.


Технические характеристики

  • Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69,
  • Диапазон температур при эксплуатации от - 600 С до + 500 С,
  • Относительная влажность воздуха при температуре до + 350С до 98%
  • Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже
  • 200С (для кабелей с полиэтиленовой изоляцией)
  • Минимальный радиус изгиба при прокладке 15 наружных диаметров (7,5 наружных диаметров с использованием специальных шаблонов)
  • Номинальная частота 50 Гц
  • Длительно допустимая температура нагрева жилы кабеля + 900С
  • Предельно допустимая температура жилы кабеля при коротком замыкании + 2500С
  • Предельно допустимая температура медного экрана кабеля при коротком замыкании + 3500С
  • Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля + 4000С
  • Допустимый нагрев жилы кабеля в режиме перегрузки – не более + 1300С
  • Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы
  • Срок службы кабеля не менее 30 лет
  • Гарантийный срок эксплуатации 5 лет
  • Строительная длина кабелей оговаривается при заказе.

Предлагаем также кабели на напряжение 10кВ, 20кВ, 35кВ марок

  • ПвП2г, ПвПу2г, АПвП2г, АПвПу2г
  • ПвПу, АПвПу
  • ПвП, АПвП
  • ПвВ, АПвВ
  • ПвВнг(А)-LS, АПвВнг(А)-LS
  • ПвВнг(В)-LS, АПвВнг(В)-LS
  • ПвБП, АПвБП
  • ПвБПг, АПвБПг
  • ПвБВ, АПвБВ
  • ПвБВнг(А)-LS, АПвБВнг(А)-LS, ПвБВнг(В)-LS, АПвБВнг(В)-LS
