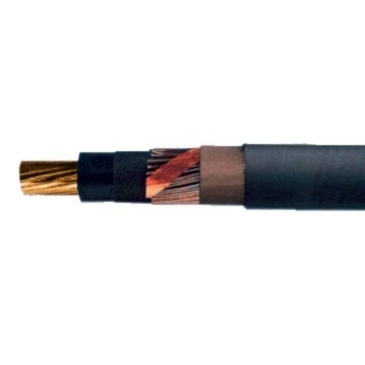

Силовые кабели одножильные или трехжильные с медными или алюминиевыми жилами, с изоляцией из сшитого полиэтилена в поливинилхлоридной оболочке марок ПвВ, АПвВ на напряжение 10, 20 и 35 кВ
1. Токопроводящая жила- круглая многопроволочная уплотненная из меди или алюминия, соответствующая классу 2 по ГОСТ 22483-77,
2. Экран по жиле- наложен экструзией из электропроводящей пероксидосшиваемой полиэтиленовой композиции .
3. Изоляция - из пероксидносшиваемого полиэтилена,
4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции,
5. Комбинированный экран:
5.1. Слой, наложенный обмоткой, из ленты электропроводящей бумаги или электропроводящей полимерной ленты толщиной не менее 0,2 мм,
5.2 повив из медных проволок номинальным диаметром 0,7-2,0 мм, поверх которых спирально наложена медная лента.
Одножильные кабели
6. Разделительный слой - из ленты крепированной или кабельной бумаги, толщиной не менее 0,15 мм
7. Оболочка - из поливинилхлоридного пластиката,
Трехжильные кабели
6. Скрутка- экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из невулканизированной резины или поливинилхлоридного пластиката
7. Межфазное заполнение - из мелонаполненной невулканизированной резиновой смеси или высоконаполненного поливинилхлоридного пластиката
8. Оболочка- из поливинилхлоридного пластиката.
Кабели силовые с изоляцией из сшитого полиэтилена, предназначенные для передачи и распределения электрической энергии в стационарных установках, на переменное напряжение 10, 20,35 кВ частотой 50 Гц для сетей с изолированной или заземленной нейтралью.
Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Кабели могут быть проложены в сухихи грунтах (песок, песчано-глинистая и нормальная почвва с влажностьюне менее 14 %).
Класс пожарной опасности по классификации ГОСТ 53315-2009 01.8.2.5.4
Расчетный наружный диаметр и расчетная масса кабелей приведены в качестве справочного материала для кабелей с сечением экрана, указанным в таблице в скобках. Для сетей с изолированной нейтралью сечение экрана выбирается по термической устойчивости и может отличаться от указанных в таблице.
Допустимые токи односекундного короткого замыкания в медных экранах указаны в таблице в «Указаниях по прокладке и эксплуатации»
Возможно изготовление кабелей с увеличенным сечением медного экрана, значение которого оговаривается при заказе.
