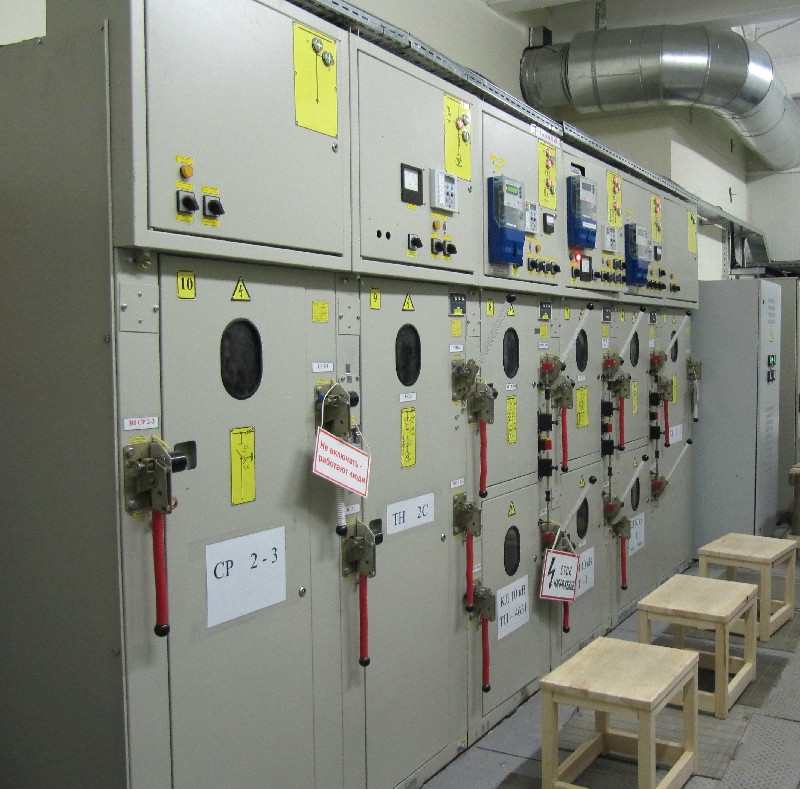

Камеры сборные одностороннего обслуживания КСО-399 6(10) кВ.

  • Под заказ Проверено

Код товара: 582-250

Заказать Заказать звонок

    Камеры сборные одностороннего обслуживания серии КСО 399 и шинные мосты к ним предназначены для комплектации распределительных устройств (РУ) и тупиковых подстанций (ТП) напряжением 6 или 10 кВ переменного тока, частотой 50 Гц систем с изолированной нейтралью, устанавливаемых в районах с умеренным климатом внутри помещений (от -25°С до +40°С).

    Камеры КСО-399 с вакуумными выключателями изготавливаются двух исполнений:

-  стационарное расположение вакуумного выключателя и разъединителей;
выдвижное исполнение (кассета) на котором расположен вакуумный выключатель с силовыми разъединительными контактами (типа тюльпан диаметром 24 мм., 36 мм.).
Организация блокировок
1. Электрические блокировки.
1.1 Блокировка повторного включения, при включенном выключателе.
1.2 Блокировка включения выключателя при отключенной блокировке разъединителей.
2. Механические блокировки.
2.1 Блокировка двери камеры при включенных разъединителях.
2.2 Блокировка отключения и включения разъединителей при включенном выключателе.
2.3 Взаимное блокирование разъединителя с блоком заземляющих   ножей этого же разъединителя.


Параметр

Значение параметра

Номинальное напряжение, кВ

6; 10

Номинальный ток главных цепей, А

630; 1000

Номинальный ток сборных шин, А

630; 1000; 1600

Номинальный ток вакуумного выключателя, А

630; 1000; 1600

Номинальный ток отключения выключателя

630

Номинальный ток разъединителя, А

630; 1000

Номинальный ток отключения камер с вакуумном выключателем, кА

20

Номинальный ток электродинамической стойкости, кА

51

Ток термической стойкости главных цепей в течении 1с, кА

20

Номинальные токи трансформаторов тока, А

Ток планкой вставки предохранителей, А:

50,100, 150,200,300,

400, 600, 800, 1000

Для 6 кВ

2÷160А

Для 10 кВ

2÷100А

Механическая износостойкость выключателей нагрузки, циклов В о

2000

Механический и коммутационный ресурс вакуумного выключателя,  циклов В-о

54000

Номинальное напряжение вспомогательных цепей, В 50 Гц

220

Габаритные размеры, мм:

Камер КС0399 15, 16

400x800x1900

Камер КС0399-12В, 14В

1600x800x2200

Камер КС0399-17В

800x800x2200

Камер КС0399 12ВВ, 14ВВ

1500x1250x2150

Камер КС0399-11М, 17ВВ

750x1250x2150

Остальных

800x8OOx19OO

ЩО99-2319

700x600x2000

Щиты учета

545x240x700

Масса, кг, не более

350



Установка камеры КСО399-17106В У3 на кабельном канале



Камер КСО399-17106В У3



Установочные размеры камер КСО399





Схемы электрические принципиальные первичных соединений камер КСО 399

Камера КСО399 –17106В У3 с боковым расположением вакуумного выключателя BB/TEL и релейного отсека

Камеры КСО399 с боковым расположением вакуумного выключателя BB/TELразработанные для применения в помещениях с низкими потолками. В камерах КСО399 применены новые привода линейных и шинных разъединителей, что позволило компактно выполнить блокировки разъединителей, дверей и BB/TEL. Боковое расположение релейного отсека позволило снизить высоту камер до 1900мм., и обеспечило удобства по обслуживанию РЗиА.

  Боковое расположение BB/TELдало возможность изготовить камеру ввода КСО399-12106В с установкой в шкафу трансформатора собственных нужд ОЛСП-1,25 кВА, вместо 2-х шкафов при фронтальном расположении BB/TEL, что не маловажно при реконструкции ТП-6(10)кВ и изготовлении ТП-6(10)кВ расположенных в металлических домиках. По желанию заказчика для удобства в обслуживании вводные, линейные и секционные камеры можно укомплектовать стационарными указателями напряжения ИНС-16(10)кВ,  которые также могут применяться для «горячего» фазированияпри наличии трансформаторов собственных нужд на вводах, или переносным светозвуковым указателем высокого напряжения УВНУ-10, с дистанционным сигнализатором, с трубкой фазировки, с возможностью контроля наведенного напряжения с увеличенной длиной изолирующей части, что применительно для камер КСО399.

Габаритные размеры 800х800х1900(2100)мм.







1 -Релейный отсек.

2 - Приводы разъединителей и заземлителей.

3 - Выключатель освещения камеры.

4 - Система блокировки вакуумного выключателя и разъединителей.

5 - Трансформатор тока нулевой последовательности.

6 - Ограничитель перенапряжения типа ОПН-КР/TEL.

7 -Разъединитель шинный.

8 -  Разъединитель линейный.

9 - Выключатель вакуумный ВВ/TEL.

10 - Трансформаторитока ТОЛ-10.

11 - Сборные шины (межосевое расстояние L = 200мм.)



Камера КСО399 –17106В У3 с боковым расположением вакуумного выключателя BB/TEL верхним расположением релейного отсека, шириной 650мм.

Технические характеристики

№ п/п

Наименование параметра

Ед. изм

Значение параметра

1

Номинальное рабочее напряжение главных цепей

кВ

6; 10

2

Максимальное допустимое рабочее напряжение главных цепей

кВ

7,2; 12

3

Номинальный ток сборных шин

А

630

4

Номинальный ток отключения силового выключателя

кА

12,5; 20

5

Род тока главных цепей

-

Переменный

6

Рабочая частота

Гц

50

7

Ток термической стойкости трёхсекундный

кА

12,5; 20

8

Испытательное напряжение промышленной частоты, одноминутное по ГОСТ 1516.1

кВ

32, 42

9

Род тока вспомогательных цепей

-

Пост./ Перем.

10

Габаритные размеры изделия, LхBхH

мм

650х800х

    2300



  • Камера разработана для реконструкции РУ-6(10)кВ трансформаторных подстанций в которых недостаточно места для стандартных камер.
  • Для контроля напряжения на жилах кабеля используется стационарный указатель напряжения ИНС – 1.



1 - Релейный отсек.

2 - Приводы разъединителей заземлителей.

3 - Выключатель освещения камеры.

4 - Система блокировки вакуумного выключателя и разъединителей.

5 - Индикатор напряжения ИНС - 1.

6 - Ограничитель перенапряжения типа ОПН-    КР/TEL.

7 -Разъединитель шинный.

8 - Разъединитель линейный.

9 - Выключатель вакуумный ВВ/ТЕL.

10 -Трансформатор тока ТПОЛ-10.

11 - Сборные шины.



Камера КСО399 –17106В У3 с фронтальныи расположением вакуумного выключателя BB/TEL с разделёнными кабельным и шинным отсеком через проходные трансформаторы тока, верхним расположением релейного отсека Удобный и большой кабельный отсек.

Разработаны и изготавливаются ряд камер КСО399,  вводные, линейные, секционные с фронтальным расположением ВВ/TELи расположением релейного отсека в верху камеры:

  •  разделены кабельный и шинный отсеки с двумя трансформаторами тока ТПЛ-10;
  •  разделены кабельный и шинный отсеки с тремя трансформаторами тока ТПЛ-10.



Камера КСО399 –17106В У3 с фронтальныи размещением вакуумного выключателя BB/TEL с разделённым кабельным и шинным отсеком через проходные трансформаторы тока. Характеристики

№ п/п

Наименование параметра

Ед. изм

Значение параметра

1

Номинальное рабочее напряжение главных цепей

кВ

6; 10

2

Максимальное допустимое рабочее напряжение главных цепей

кВ

7,2; 12

3

Номинальный ток сборных шин

А

630

4

Номинальный ток отключения силового выключателя

кА

12,5; 20

5

Род тока главных цепей

-

Переменный

6

Рабочая частота

Гц

50

7

Ток термической стойкости трёхсекундный

кА

12,5; 20

8

Испытательное напряжение промышленной частоты, одноминутное по ГОСТ 1516.1

кВ

32, 42

9

Род тока вспомогательных цепей

-

Пост./ Перем.

10

Габаритные размеры изделия, LхBхH

мм

800х800х

    2100



Камера КСО399 –17106В У3 с фронтальныи расположением вакуумного выключателя BB/TEL, с разделённым кабельным и шинным отсеком через проходные трансформаторы тока и верхним расположением релейного отсека

1 - Разъединитель шинный.

2 - Выключатель вакуумный ВВ/TEL.

3 - Разъединитель линейный.

4 - Трансформаторы тока ТПОЛ-10.

5 - Приводы разъединителей.

6 - Откидной люк лампы освещения.

7 - Релейный отсек.



Габаритные размеры 800х800х2100мм.





Камера КСО399 –17106В У3 с фронтальныи расположением вакуумного выключателя BB/TEL и верхним расположением релейного отсека

1 - Релейный отсек.

2 - Приводы разъединителей.

3 - Откидной люк лампы освещения.

4 - Блокировка вакуумного выключателя.

5 - Трансформатор тока нулевой последовательности.

6 - Ограничитель перенапряжения типа ОПН-КР/TEL.

7 -  Разъединитель линейный.

8 - Выключатель вакуумный ВВ/TEL.

9 -  Трансформаторы тока ТОЛ-10.

10 -  Разъединитель шинный.

11 -  Сборные шины (межосевое расстояние L = 200мм.)



Габаритные размеры 800х800х2100мм.



Камера КСО399 –17106ВВ У3 с выкатным элементом вакуумного выключателя BB/TEL с возможностью стыковки с камерами КСО

1 - Сборные шины.

2 -  Релейный отсек.

3 - Отсек выкатногоэлемента.

4 - Привод выкатногоэлемента.

5 - Кабельный отсек.

6 - Привод заземлителя.

7 - Проходной изолятор.

8 - Шторный механизм.

9 - Выкатнойэлемент.

10 - Трансформатор тока ТОЛ-10.

11 - Блокировка заземлителя.

12 - Блок заземляющих ножей.

Габаритные размеры 800х1250х2100мм.



Камера КСО399 –03106м У3 для организации учёта эл. энергии

1 - Релейный отсек.

2 - Сборные шины.

3 - Выключатель нагрузки ВН-РА-10/630

4 - Блокировка блока заземляющих ножей.

5 - Блок заземляющих ножей.

6 - Привод выключателя нагрузки.

7 -  Трансформатор тока ТОЛ-10.

8 - Привод заземляющих ножей.

9 - Трансформатор тока нулевой последовательности ТЗЛМ-1.

Габаритные размеры  800х800х2100мм.



Камера КСО399 – 04105 У3 с кабельным выходом на трансформатор

1 - Откидной люк лампы освещения.

2 - Выключатель нагрузки ВН-РА-10/630

3 - Высоковольтные предохранители

4 - Трансформатор тока нулевой последовательности ТЗЛМ-1

5 - Привод заземляющих ножей

6 - Блок заземляющих ножей

7 - Привод выключателя нагрузки

8 - Сборные шины

* - соединительные шины условно не показаны



Габаритные размеры  800х800х1900мм



Камера КСО399 – 06105 У3 с организацией учёта эл. енергии и кабельным выходом на трансформатор.

1 - Сборные шины.

2 - Откидной люк лампы освещения.

3 - Выключатель нагрузки ВН-РА-10/630

4 - Трансформатор тока ТОЛ-10.

5 - Блок заземляющих ножей.

6 - Привод заземляющих ножей.

7 - Привод выключателя нагрузки.

Габаритные размеры 800х800х2100мм
