Назначение:
Шкаф оперативного постоянного тока (далее ШОТ-Лег) предназначен для питания напряжением постоянного тока цепей устройств релейной защиты и автоматики на электрических станциях, трансформаторных подстанциях и распределительных пунктах. Питание цепей постоянного тока осуществляется от выпрямительных (подзарядных) устройств и от встроенной аккумуляторной батареи. Питание самого шкафа оперативного тока выполнено от двух независимых источников (секций собственных нужд).
ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
|
ПОКАЗАТЕЛЬ |
ЗНАЧЕНИЕ |
|
Входное напряжение, В |
220, 380 |
|
Номинальный выходной ток, А |
5, 10, 20, 30, 40 |
|
Вид конструкции |
Шкаф одностороннего обслуживания |
|
Количество аккумуляторов в аккумуляторном отсеке, шт. |
до 18 |
|
Номинальная емкость аккумуляторных батарей, А/ч |
33-250 |
|
Рабочий диапазон температур,°С |
от -0 до +40 |
|
Срок службы, не менее, лет* |
25 |
В шкафу оперативного постоянного тока может быть установлено два, три или четыре под зарядных устройства типа УЗ 220В/10А, УЗ 220В/20А с блоком контроля и управления ВМ 220V-6A. PULSE, выпрямительная система CORDEX 220 - 1100 Вт с контроллером CORDEX СХС.
Конструктивные особенности

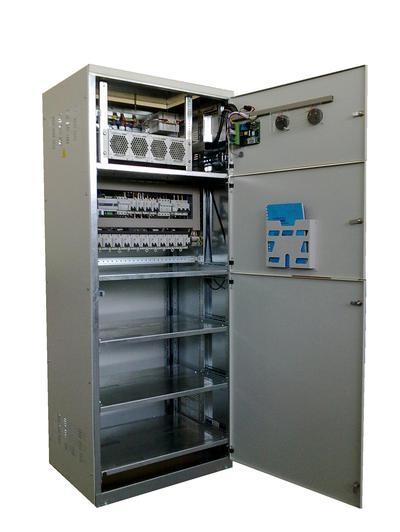

ШОТ-Лег конструктивно состоит из шкафов с габаритами: 2200x600x600 мм. Шкаф разделен герметичной горизонтальной перегородкой на два отсека: верхний приборный и нижний отсек аккумуляторных батарей.
В верхнем отсеке установлены под зарядные устройства, контроллер, автоматические выключатели распределения, реле автоматики и контроля.
На двери установлены приборы измерения тока, напряжения и элементы индикации. ШОТ-Лег с емкостью до 50 А/ч состоит из одного шкафа, до 100 А/ч - из двух соединенных вместе.
Функциональные особенности
ШОТ-Лег обеспечивает питанием оперативные цепи управления, защиты, автоматики, привода коммутационных аппаратов, аварийное освещение и собственных нужд, на которые приходится до 80 % всей потребляемой мощности.
Высокая степень надежности питания обеспечивается применением трех уровней защиты. В качестве защитных аппаратов первого уровня защиты используются плавкие предохранители. Выбор автоматических выключателей второго и третьего уровней защиты производится с учетом требований селективности.
Селективность отключения основана на согласовании характеристик автоматических выключателей по уровням тока и на механизме временной выдержки. В обоснованных случаях используется так называемое высокоомное распределение.
Срок службы АБ обеспечивается выполнением следующих условий:
■ заряд стабилизированным током;
■ стабилизация напряжения подзаряда (содержания) не хуже ±1 %;
■ температурная коррекция напряжения подзаряда;
■ IR-компенсация подзарядного напряжения;
■ контроль за минимальным и максимальным напряжением на АБ;
■ возможность организации ускоренного и выравнивающего заряда;
■ контроль сопротивления изоляции;
■ контроль за температурой АБ.
