Êîíäåíñàòîîòâîä÷èê äèñêîâûé CD-33
Õàðàêòåðèñòèêè
Описание
Дисковый конденсатоотводчик CD-33 разработан так, чтобы контролировать число циклов срабатывания. Путем уменьшения количества циклов конденсатоотводчик серии CD-33 будет иметь более длительный срок службы, чем обычный теромдинамический конденсатоотводчик. Улучшенная конструкция обеспечит сокращение времени на обслуживание и значительно уменьшит потери пара.
Конденсатоотвочик CD-33 сконструирован с тремя рагрузочными отверстиями, которые стабилизируют работу диска, чтобы увеличить срок службы конденсатоотводчика. Пропускные способности CD-33 специально подобраны для следующих приложений: дренажи главных паропроводов, технологическое оборудование и отопительное оборудование при постоянном давлении. Конденсатоотводчики CD-33L (низкая пропускная способность, только 1/2" и 3/4" ) разработаны для дренажей паропроводов и паровых спутников. Гарантируя, что пропускные способности удовлетворяют данному применению и не превышают требуемого значения, конденсатоотводчики серии CD-33 будут работать дольше, чем другие конденсатоотводчики, выбранные с запасом по пропускной способности.
Присоединения
Резьбовое BSPT и NPT
Фланцевое DIN или ANSI (приваренные)
Спецификация
Дисковые конденсатоотводчики из нержавеющей стали с седлом и диском из закаленной стали с никелированным покрытием. По запросу поставляется со встроенным фильтром, продувочным клапаном или защитной крышкой от дождя. Макс.допустимое давление (корпус) 63 бар @ 400°C. Макс. перепад давления: 41 бар @ 400°C.
Характеристики

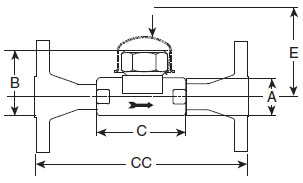

| Модель No. | CD-33 | CD-33S (с фильтром) | CD-33L (низкая пропускная способность) | CD-33SL (низкая проп. способность с фильтром) | ||
| Присоединение | 15 - 20 | 25 | 15 - 20 | 25 | 15 - 20 | 15 - 20 |
| A Диаметр корпуса | 37 | 44 | 37 | 44 | 37 | 37 |
| B Высота | 63 | 79 | 108 | 121 | 63 | 108 |
| C Строит. длина (резьбовое) | 84 | 100 | 90 | 105 | 84 | 90 |
| CC Строит. длина (фланцевое PN40*) | 150 | 160 | 150 | 160 | 150 | 150 |
| D C до верхней части крышки | 44 | 57 | 44 | 57 | 44 | 44 |
| E для снятия крышки | - | - | 76 | 76 | - | 76 |
| F Размер продувочного отверстия | - | - | 1/4" NPT | 1/4" NPT | - | 1/4" NPT |
| G Для снятия продувочного клапана | - | - | 89 | 89 | - | 89 |
| Вес в кг (резьбовое) | 0,64 | 1,1 | 1 | 1,5 | 0,64 | 1 |
| Вес в кг (фланцевое PN40*) | 2,1 - 2,7 | 3,7 | 2,5 - 3,1 | 4,1 | 2,1 - 2,7 | 2,5 - 3,1 |
| Макс. допустимое давление | 63 бар @ 400°C | |||||
| Минимальное рабочее давление | 0,24 бар | |||||
| Максимальное рабочее давление | 41 бар @ 252°C |
