Êðàíû øàðîâûå c ýëåêòðè÷åñêèì èñïîëíèòåëüíûì ìåõàíèçìîì ÂÝÎ
Õàðàêòåðèñòèêè
Шаровые краны с электрическим исполнительным механизмом предназначены для дистанционного двухпозиционного ("открыт"-"закрыт") управления расходом рабочей среды (техническая вода, пар, нефтепродукты) с температурой от 0 до 200°С и давлением до 1,6 МПа
Область применения
Системы теплоэнергетики и кондиционирования воздуха, а также промышленные установки.
Устройство и принцип работы

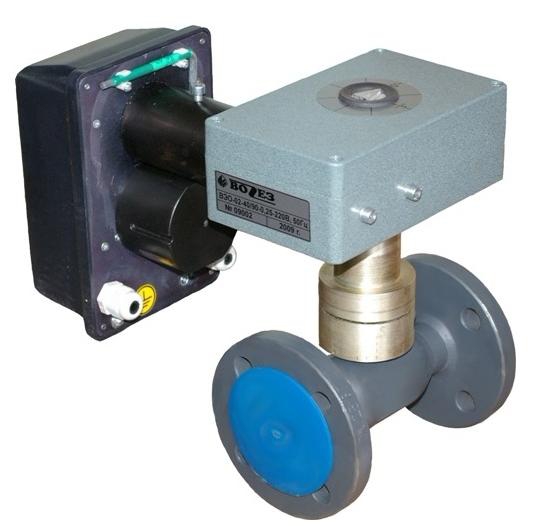

В стальном, полностью сварном корпусе установлен шар, изготовленный из кислотостойкой стали, между двумя подпружиненными тефлоновыми уплотнителями увеличенной температуростойкости. На корпусе крана закреплен электропривод ВЭО, обеспечивающий быстрое и надежное переключение крана за установленное время.
Устройство и принцип работы
В стальном, полностью сварном корпусе установлен шар, изготовленный из кислотостойкой стали, между двумя подпружиненными тефлоновыми уплотнителями увеличенной температуростойкости. На корпусе крана закреплен электропривод ВЭО, обеспечивающий быстрое и надежное переключение крана за установленное время.
Технические преимущества (конструктивные особенности)
- современная и безопасная конструкция не требующая дополнительного обслуживания;
- надежность, достигнутая благодаря точной обработке, правильному подбору материалов и 100% контролю качества;
- электронная самовосстанавливающаяся защита ЭИМ от перегрузки;
- дополнительные концевые выключатели положений "открыт", "закрыт";
- небольшие габариты и вес в сравнении с существующими аналогами.
Технические характеристики крана с электрическим исполнительным механизмом
| Наименование параметров | Значение параметров | ||||
| Рабочая среда | Вода, масло, пар с температурой от 0°С до 200 °С | ||||
| Диаметр условного прохода, dy, мм | 15 | 25 | 32 | 40 | 50 |
| Условная пропускная способность, Кvy, м3/ч | 7 | 27 | 40 | 69 | 11 |
| Условное давление, МПа | 1,6 | ||||
| Присоединение к трубопроводу | фланцевое | ||||
|
Материалы: - корпуса - шара - уплотнение шара |
- сталь
- нержавеющая сталь - PTFE+20%C |
||||
| Исполнительный механизм | ВЭО, 220В, 50Гц | ||||
| Высота с ЭИМ, мм не более | 338 | 352 | 369 | 379 | 392 |
| Длина, мм | 130 | 160 | 180 | 200 | 230 |
| Масса с ЭИМ, кг не более | 5 | 7 | 8,3 | 9,7 | 11,7 |
