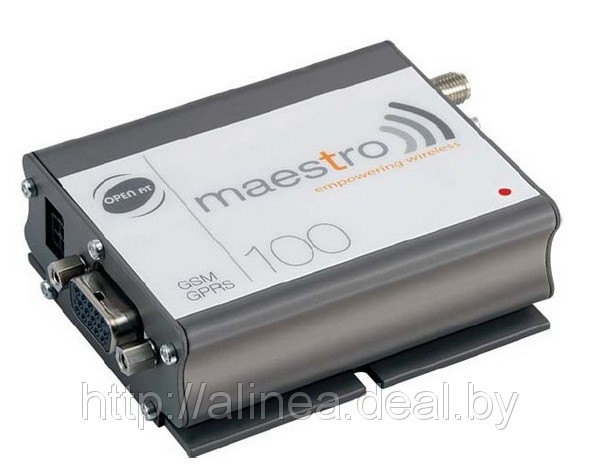

GSM-ìîäåì "Fargo Maestro 100"

Назначение и описание:

Терминалы семейства Maestro выполнены на основе модулей серии Q24NG от Wavecom, которая включает в себя 4 новых GSM модуля: Q24 Plus, Q24 Extended, Q24 Auto, и поддерживают тот же набор АТ команд – WIPSoft (Wavecom Internet Plug-in).

Сотовые модемы серии М100 (Maestro 100 Lite, Maestro 100 TCP/IP, Maestro 100 Extended Temperature) имеют одинаковую конструкцию и один и тот же набор внешних соединений. Но отличаются своими функциональными возможностями, что позволяет легко подобрать необходимый модем для конкретного применения.

Терминалы серии М100 выполнены в защищенных малогабаритных корпусах (металлических или пластиковых), что позволяет использовать их в жестких условиях, экономя пространство для аппаратуры пользователя. Дополнительный клип позволяет легко закрепить их на вертикальной поверхности, упрощая внедрение. Для эксплуатации модемов необходимы внешняя антенна, источник питания, кабель RS232 для подключения к оборудованию и SIM карта. В корпусе модемов размещены: четырехконтактный разъем питания (micro FIT), стабилизатор напряжения 5-32 В, антенный ВЧ разъем типа SMA female, светодиодный индикатор, держатель SIM карт и 15-ти контактный интерфейсный разъем типа Mini Sub D. На этом разъеме имеются 9 контактов интерфейса RS232, 4 контакта аудио интерфейса, линия сброса и один резервный контакт. Для упрощения начальной подготовки модемов фирмой Fargo Telecom разработан интерфейс для операционной системы Windows, позволяющий в диалоговом режиме настраивать любые опции модема, либо можно использовать стандартные терминальные программы операционной системы.

Для упрощения начальной подготовки модемов фирмой Fargo Telecom разработан интерфейс для операционной системы Windows, позволяющий в диалоговом режиме настраивать любые опции модема.

Области применения:

- Связь с объектами систем ресурсосбережения: домовые и промышленные АСКУЭ
- Удаленное управление и мониторинг необслуживаемых технологических комплексов любого назначения или отдельных приборов
- Нефтяная и газовая отрасли, сбор телеметрических данных
- Автономные, мобильные или связанные локальной сетью платежные кассовые терминалы, банкоматы или POS при работе с беспроводным модемом обеспечат работу в реальном времени сети магазинов, автозаправочных станций, складов
- Телефонные аппараты на базе модулей FARGO могут устанавливаться вдоль автомобильных трасс или в труднодоступных местах
- Мобильные пользователи портативных компьютеров и PDA через GSM подключаются к глобальным и корпоративным сетям
- Парковочные автоматы обеспечивают оплату времени стоянки по карточкам локального или глобального хождения
- Управление уличными табло для рекламы и оповещения водителей.

Программное обеспечение:

Программное обеспечение терминалов построено на базе операционной системы OPEN AT версии OS 6.57. В новой ОС реализованы дополнительные функции – улучшенное эхоподавление, скоростной заряд батареи, поддержка TCP/IP, а также работа с E-mail (POP3, SMTP) и FTP.

Программные средства Wavecom Open AT® представляют собой открытую среду разработки, позволяющую пользовательским приложениям на языке ANSI C выполнятся внутри модуля, с использованием его аппаратных ресурсов и во взаимодействии с операционной системой.

Характеристики модемов:

Четырехдиапазонный EGSM/GPRS прибор (EGSM850/900/1800/1900 МГц), спроектированный для передачи голосовых сообщений, данных, факсов и SMS.
Совместим со стандартом ETSI GSM phase 2 (Normal MS)
Класс 4 (2Вт на частоте 900МГц)
Класс 1 (1Вт на частоте 1800МГц)
Передача голоса
телефония
аварийные вызовы
Передача данных/факсов в режиме GSM
Пакетная передача в режиме GPRS
GPRS класс 10
Схемы кодирования: от CS1 до CS4
Поддержка PBCCH
Встроенный стек TCP/IP (Fargo Maestro 100 с TCP/IP)
Свойства в режиме SMS
Текст и PDU
Точка-точка (MT/MO)
Идентификация текущей зоны
Дополнительные сервисы GSM
Переадресация вызовов, ограничение входящих и выходящих звонков
Конференция
Ожидание входящего вызова, удержание звонка
Определитель номера
Поддержка сервиса USSD для высокоскоростного интерактивного взаимодействия между абонентом и GSM провайдером
Показ стоимости исходящего звонка и остатка на счете
Закрытые группы пользователей
Точная переадресация вызовов
Интерфейсы
Sub-D 15-ти выводный разъем, (RS232 и аудио)
Питание 4-х выводной разъем Micro-Fit
Антенный разъем типа SMA (50 Ом)
Держатель SIM-карты

Источник питания и размеры:
Входное напряжение от 5 до 32 В
35мА в ждущем режиме, 310 мА в режиме связи (GSM900 12В)
35мА в ждущем режиме, 240 мА в режиме связи (GSM1800 12В)
Вес: менее 100 г
Типоразмер: 88 60 26 мм

Условия эксплуатации:
Рабочий температурный диапазон: -20°С : +55°С
Температура хранения: -30°С : +85°С

В РБ применяется для технического учета!
