Теплогенераторы производства ОАО «Брестсельмаш» предназначены для воздушного отопления, обогрева и вентиляции животноводческих, птицеводческих ферм, теплиц и оранжерей, автомастерских, одноэтажных гаражей-стоянок промышленных зданий, производственных цехов, ангаров, складских помещений, камер сушильных, строящихся объектов и других сооружений.

Они также эффективно используются для сушки сельскохозяйственной продукции, пиломатериалов и строительных конструкций.

Теплогенераторы - это эффективное оборудование воздушного обогрева. Теплогенератор отлично зарекомендовали себя в отопительных системах применяемых для обогрева помещений больших размеров. Создаваемый вентилятором напор воздуха на выходе позволяет эксплуатировать теплогенераторы в протяжённых вентиляционных сетях.

Теплогенераторы относятся к воздухонагревателям непрямого нагрева и состоят из следующих основных сборочных единиц: блока топочного, блочной горелки с пультом управления, шкафа управления.

Принцип работы теплогенераторов состоит в том, что топливо поступает в горелку, где смешивается с подаваемым на горение воздухом, и сгорает в камере сгорания. Образовавшиеся продукты сгорания проходят через теплообменник теплогенератора, отдавая тепло через стенки теплообменника нагреваемому воздуху, и удаляются по дымовой трубе наружу, попадание их в отапливаемое помещение или зерно исключается. Таким образом между продуктами сгорания и нагреваемым воздухом нет непосредственного контакта. Двухступенчатое регулирование «большой» и «малый огонь» обеспечивает экономное использование топлива и улучшение параметров приточного воздуха.

Теплогенераторы производства ОАО «Брестсельмаш» обеспечиваются средствами автоматического управления и контроля, которые позволяют нахождение обслуживающего персонала в отдельном помещении в связи с этим теплогенераторы способны постоянно поддерживать необходимую температуру для обеспечения бесперебойного производственного процесса в помещении. Температура в помещении или в зоне сушки задается регулятором-измерителем температуры.

Отличительные особенности и преимущества теплогенераторов:

• Применение жаростойких нержавеющих аустенитных  сталей обеспечивает высокую надежность теплогенератора и длительный срок службы теплообменника;
• Возможность перехода на другой вид топлива (достаточно заменить горелку);
• Автоматическое поддержание заданной температуры;
• Быстрый запуск и прогрев (всего несколько минут);
• Высокий КПД, надежность и простота обслуживания;
• Простота монтажа;

ОАО «Брестсельмаш» производит теплогенераторы работающие на жидком (печном или дизельном топливе» и газообразном виде топлива- природный газ мощностью 180 кВт и 290 кВт, Типа ТГЖ и ТГГ соответсвенно.

Примеры записи теплогенераторов в других документах и при заказе:

1 Исполнение теплогенератора, работающего на жидком топливе тепловой мощностью 0,18 МВт:

Теплогенератор ТГЖ–0,18 ТУ РБ 00238473.023–98.

2 Исполнение теплогенератора, работающего на газообразном топливе тепловой мощностью 0,29 МВт:

Теплогенератор ТГГ–0,29 ТУ РБ 00238473.023–98.

3 Исполнение теплогенератора, работающего на газообразном топливе среднего давления (от 6 до 24 кПа) тепловой мощностью 0,29 МВт:

Теплогенератор ТГГ–0,29–01 ТУ РБ 00238473.023–98.

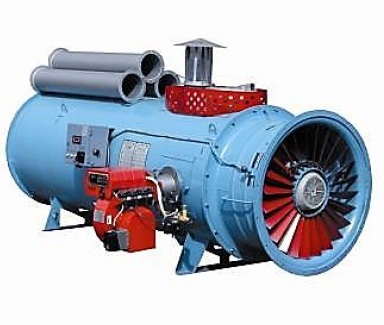

Теплогенератор состоит из следующих основных сборочных единиц:

• блока топочного 1, служащего для передачи тепла потоку воздуха и состоящего из корпуса 2, теплообменника 3, вентилятора 4 с регулировкой подачи воздуха, взрывного клапана 5, запорных устройств 6, ограждения 7;
• блочной горелки с пультом управления 8, служащей для получения топливно-воздушной смеси, ее сжигания и передвижения дымовых газов через теплообменник топочного блока и дымовую трубу;
• шкафа управления 9, предназначенного для управления работой теплогенератора по сигналам датчиков, слежения за температурой в отапливаемом помещении, выполнения аварийных отключений и выдачи сигнала об аварии.

Основные технические характеристики Теплогенераторов Типа ТГГ и ТГЖ

Наименование показателя	ТГЖ-0,18	ТГГ-0,18	ТГЖ-0,29	ТГГ-0,29
Номинальная тепловая мощность, кВт	180	180	290	290
Регулирование тепловой мощности	Двухступенчатое
Номинальное давление газа перед запорным клапаном, кПа		3-5		3-5
Коэффициент полезного действия, КПД %, не менее	91.5		91,5
Объемная подача нагретоговоздуха, приведенная к температуре20°С, плотности 1,2кг/м3,давлению 101325 Па,относительной влажности 50%, м3/ч	12 000 ÷ 17 000
Полное давление воздуха навыходе теплогенератора, Па	320÷180
Расход топлива
- природный газ, м3/ч		21		31
- печное бытовое, кг/ч	17		26
Параметры электрической сети	220В/ 380В
Потребляемая электрическая мощность, кВт	6,1
Габаритные размеры, мм., не более
-длина	2165		3000
-ширина	1500		1500
-высота	1300		1300
Масса (без комплекта запасных частей), кг.	540		640
Срок службы, лет	6	7	6	7
