1   НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

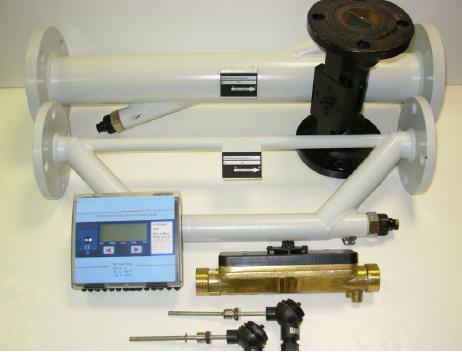

Счетчики количества теплоты и воды ультразвуковые SKU-02 (далее - счетчики) предназначены для измерения и регистрации тепловой энергии и расхода воды. Счетчики имеют функцию измерения количества теплоносителя в водяных системах теплоснабжения закрытого типа, количества теплоносителя и отпущенной горячей воды в водяных системах теплоснабжения открытого типа, а также объема воды в системах водоснабжения и организации информационных сетей сбора данных.
Счетчики могут применяться для коммерческого учета количества теплоты и количества воды на источниках тепла, тепловых сетях, сетях водоснабжения и водоотведения в промышленности и в коммунальном хозяйстве, в учреждениях и у других потребителей.
В зависимости от конфигурации и количества измеряемых параметров счетчик представлен несколькими модификациями. Обозначение модификаций, назначение, формула расчета тепловой энергии, количество термопреобразователей сопротивления и первичных преобразователей расхода приведены в приложении А. Преобразователи расхода, температуры Т3 и давления, не используемые при измерении тепловой энергии, могут применяться для контроля других параметров. Массовый расход вычисляется по результатам измерений объемного расхода и температуры теплоносителя на трубопроводе.
Возможно использование счетчика (модификации SKU-02-F1 и SKU-02-F2) для измерения количества других неагрессивных взрывобезопасных жидких сред (например: сточных вод, молока и т. д.). При этом гидравлические характеристики измеряемой среды должны согласовываться с заводом-изготовителем.
Счетчик количества теплоты и воды SKU-02 соответствует СТБ ЕН 1434-1-2004, СТБ ЕН 1434-3-2004, СТБ ЕН 1434-4-2004, СТБ ГОСТ Р51649-2004, ГОСТ 12997-84.
По метрологическим характеристикам счетчик соответствует требованиям 2 класса точности по СТБ ЕН 1434-1-2004, и класса точности В по СТБ ГОСТ Р51649-2004. Климатический класс эксплуатации А (по СТБ ЕН 1434-1-2004). Степень защиты счетчика IP54 категория 2.

2   КОМПЛЕКТНОСТЬ

2.1 В комплект счетчика в зависимости от заказа, входит:

Таблица 2.1



Наименование, условное обозначение

Количество, шт.

1. Электронный блок счетчика SKU-02

1

2. Первичные преобразователи расхода (ППР)

1...2*

3. Внутренняя батарея 3,6 В (Модуль питания от сети ~230 В)

1*

4. Модуль внешнего интерфейса ( п.3.7)

1*

5. Термопреоброзователи сопротивления типа КТСП-Н (Pt 500)

1...3*

6. Комплект соединительных кабелей**

1*

7. Руководство по эксплуатации, паспорт

1*

8. Преобразователи давления (по специальному заказу)

2*

Примечание:

1.                       "*" - требуемый вариант выбирается при заказе счетчика.

2.    ** Комплект соединительных кабелей входят: кабеля для подключения первич-
ного преобразователя расхода и кабеля для подключения термопреобразова-
телей сопротивления.

3.    Допускается комплектование счетчиков другими термопреобразователями
температуры и давления любого типа, при условии, что они внесены в
Госреестр СИРБ, и удовлетворяют требованиям стандарта

СТБ ЕН1434-1-2004 и СТБ ГОСТР51649-2004





3   ТЕХНИЧЕСКИЕ ДАННЫЕ

3.2 Технические характеристики

3.2.1   Питание счетчика осуществляется:

-   для модификаций SKU-02 - от сети переменного тока с номинальным напряжением 230 В и номинальной частотой 50 Гц;

-   для модификаций SKU-02-B - от внутреннего источника постоянного тока (литиевой батареи) напряжением питания 3,6 В;

3.2.2   Потребляемая мощность при питании от сети переменного тока не более 3 ВА.

3.2.3     Диаметры условного прохода первичных преобразователей расхода (ППР) счетчика и соответствующие им минимальный (qi), номинальный (qn), максимальный (qp) расходы, а так же потери давления (АР) при номинальном расходе приведены в таблице 3.1.

3.2.4     По условиям окружающей среды согласно СТБ ЕН 1434-1-2004 счетчики относятся к исполнению А. Условия эксплуатации электронного блока счетчика

Температура окружающей среды      - от 5 до 55 °С;

Относительная влажность                                    - до 95 % при температуре 30 °С;

Атмосферное давление                                          - от 86 до 106,7 кПа.

3.2.5   Условия эксплуатации первичных преобразователей расхода:

Температура окружающей среды от      - от минус 30 до 55 °C
Температура воды                                                          - от 5 до 150 °С;

Давление воды не более                                               - 1,6 МПа (2,5 МПа)

Относительная влажность                                            - до 95 % при температуре 35 °С.

3.2.6     Диапазон измерения температуры измеряемой среды                                        - от 0 до 150 °С;

3.2.7     Диапазон измерения разности температур измеряемых сред   - от 3 до 150 °С;

3.2.8   Допускаемая абсолютная погрешность электронного блока при измерении температур не более ± 0,5 °С.



3.2.9 При измерении количества тепловой энергии счетчик соответствует требованиям 2 класса точности по СТБ ЕН 1434-1-2004 и класса В по СТБ ГОСТ Р51649-2004.

Таблица 3.1_________________

Диаметр условного прохода ППР (Ду), мм

Расход воды, м3/ч

Потери дав­ления (Ар) в ППР при qnне более, МПа

Присоединение к трубопроводу

Мини­мальный

qi

Номи­нальный

qn

Макси­мальный qp

15(Л)*

0,03

1,5

3,0

0,004

Резьбовое G1/2

25(Л)*

0,035

3,5

7,0

0,004

Резьбовое G1 1/4B

25

0,15

5

8

0,021

Фланцевое DN50

32(Л)*

0,06



12,0

0,010

Резьбовое G1 1/4B

32

0,25

10

15

0,015

Фланцевое DN50

50(Л)*

0,15

15

30

0,012

Фланцевое DN50

50

0,5

20

30

0,012

Фланцевое DN50

80

1,8

90

180

0,005

Фланцевое DN80

100

2,8

140

280

Фланцевое DN100

150

6,3

315

630

Фланцевое DN150

200

11

550

1100

0,0025

Фланцевое DN200

250

17

850

1700

Фланцевое DN250

300

25

1750

2500

Фланцевое DN300

400

42

2100

4200

0,0015

Фланцевое DN400

500

70

3500

7000

Фланцевое DN500

600

100

5000

10000

Фланцевое DN600

700

150

7500

15000

Фланцевое DN700

800

180

9000

18000

Фланцевое DN800

1000

280

14000

28000

Фланцевое DN1000

Примечание: 1. *- литой первичный преобразователь

2. ППР Ду 300 и более возможно изготовления под приварку или врезка в су­ществующий трубопровод

3.2.10 Пределы допускаемой относительной погрешности измерения количества теплоты и воды (или массы), в зависимости от расхода воды и разности температур на подающем и об­ратом трубопроводе, для каждого из каналов измерения, соответствуют приведенным в таб­лице 3.2.



Класс по СТБ ЕН 1434-1 (СТБ ГОСТ Р 51649)

Пределы относительной погреш­ности измерения тепловой энергии, %, при расходе q

Пределы относительной погрешности измерения количества воды, %, при расходе q

Класс 2 (В)

±(3+4A0min/A0 +0,02qp/ q)

± (2 +0,02 qp /q)

ПРИМЕЧАНИЕ:

1.    А0-значение разности температур теплоносителя в подающем и обратном

трубопроводах (oC),

2.    AQmin- минимальное измеряемое значение разности температур в подающем и

обратном трубопроводах (oC),

3.    qp, q- значения максимального и измеряемого (мгновенного) расходов.

3.2.12 Допускаемая приведенная погрешность электронного блока (без погрешности измерения датчика давления) при измерении давления воды не более ± 0,5 % верхнего предела измерения давления.
3.2.13 Счетчики комплектуются термопреобразователями сопротивления класса В или А на подающем и обратном трубопроводе должны быть подобраны в пару с максимально допустимой погрешностью в зависимости от разности температур (Et) согласно СТБ ЕН 1434-1-2004, рассчитанной по формуле:
Et=(0,5+3A0min/A0)
где А© - значение разности температур теплоносителя в подающем и обратном трубопроводах (oC),
A©min - минимальное значение разности температур теплоносителя в подающем и обратном   трубопроводах (oC).
3.2.14 Электрическая изоляция между цепью питания и остальными частями счетчика, соединенными с корпусом, в нормальных условиях должна выдерживать в течение 1 минуты действие испытательного напряжения 1500 В практически синусоидальной формы частотой
50 Гц.
3.2.15 Электрическое сопротивление изоляции между цепью питания и остальными частями счетчика, соединенными между собой и с корпусом, в нормальных условиях должно быть не менее 20 МОм.
3.2.16 По устойчивости к механическим воздействиям счетчик тепла должен удовлетворять требованиям, установленным для группы N1 по ГОСТ 12997-84.
3.2.17 Электрическое сопротивление изоляции между контактом заземляющего провода колодки питания и металлическими частями корпуса должно быть не более 0,5 Ом.
3.2.18 Электронный блок счетчика соответствует требованиям группы защиты IP54, а первичные преобразователи расхода - IP65 по ГОСТ 14254-96.
3.2.19 Радиопомехи не превышают допустимых пределов по СТБ ГОСТ Р 51320-2001.
3.2.20 Счетчик должен быть устойчив
- к воздействию внешнего магнитного поля с напряженностью до 400 А/м;
- к воздействию статического магнитного поля напряженностью до 100 кА/м.
3.2.21 По устойчивости к электростатическим разрядам счетчик соответствует 2 степени жесткости по СТБ МЭК 61000-4-2-2006, критерию качества функционирования А.
3.2.22 По устойчивости к наносекундным импульсным помехам в цепях электропитания, управления, контроля и сигнализации счетчик соответствует 3 степени жесткости по СТБ МЭК 61000-4-4-2006, критерию качества функционирования В.
3.2.23 По устойчивости к динамическим изменениям напряжения в сети электропитания счетчик соответствует 3 степени жесткости по СТБ МЭК 61000-4-11-2006, критерию качества функционирования А.
3.2.24 Напряжение индустриальных радиопомех, создаваемое счетчиком на зажимах для подключения к сети электропитания, и напряженность поля индустриальных радиопомех, создаваемых счетчиком, не превышает допустимых пределов по СТБ ЕН 55022-2006.
3.2.25 Счетчик в транспортной таре должен выдерживать при транспортировке в закрытом транспорте (при отключенной батареи):
- воздействие температуры окружающей среды ... от минус 50 °С до 50 °С;
- воздействие относительной влажности .......... до (95 ± 3) % при температуре 35 °С;
- вибрацию................................................ по группе 1 (ГОСТ 12997-84).
3.2.26 Габаритные размеры
- габаритные размеры электронного блока       не более 159 мм x 52 мм x 142 мм
- габаритные размеры первичных преобразователей расхода соотв. приложению Е
3.2.27 Предусмотрены функциональные ограничения при питании счетчика от внутренней батареи:
1. Не допускается работа в режиме регулирования и аварийной сигнализации
Габаритные и установочные размеры электронного блока
