Ïðîâîäà ÏÝÒÂÑÄ
Õàðàêòåðèñòèêè

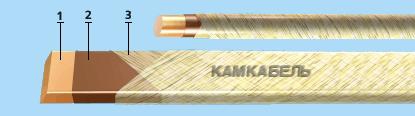

Элементы конструкции:
-
Медная проволока:
• диаметр от 0,85 до 2,50 мм,
• размер стороны “а” от 0,80 до 3,55 мм и стороны “b” от 2,00 до 10,00 мм; - Изоляция из полиэфирного лака;
- Изоляция из двух слоёв стеклянных нитей, с подклейкой и пропиткой электроизоляционным глифталевым лаком.
Область применения:
Провод применяется для изготовления обмоток температурного класса "F": тяговых двигателей и трансформаторов. Высокие электрические свойства провода обеспечивают высокую степень надёжности оборудования и позволяют использовать провод в обмотках высоковольтных электрических машин подверженных длительным перегрузкам в процессе эксплуатации. Ресурс работы проводов - 20000 часов.
Гарантийный срок хранения проводов - 6 месяцев.
Провод является аналогом провода изготавливаемого согласно МЭК 60317-32 и МЭК 60317-48.
|
Пробивное напряжение, не менее [В] |
|
| "d" до 1,12 мм |
800 |
| "d" от 1,12 мм до 2,50 мм |
1000 |
| "а" от 0,80 мм до 3,55 мм и "b" от 2,00 мм до 10,00 мм |
900 |
|
Эластичность изоляции, диаметр стержня [мм] |
|
| "d" от 0,85 мм до 2,50 мм |
5D |
| "а" от 0,80 мм до 1,32 мм и "b" от 2,80 мм до 6,30 мм |
10 |
| "а" от 1,40 мм до 1,90 мм и "b" от 3,15 мм до 6,30 мм |
15 |
| "а" от 2,00 мм до 2,80 мм и "b" от 3,15 мм до 6,30 мм |
20 |
| "а" от 0,90 мм до 2,80 мм и "b" от 6,70 мм до 10,00 мм |
40 |
| "а" от 3,00 мм до 4,00 мм и "b" от 5,00 мм до 6,30 мм |
60 |
| "а" от 3,00 мм до 3,55 мм и "b" от 6,70 мм до 8,00 мм |
120 |
|
Механич. прочность изоляции, число двойных ходов иглы, средн./миним. |
|
| круглый |
150/100 |
| прямоугольный |
300/220 |
|
Относительное удлинение провода при разрыве, не менее [%] |
|
| "d" до 1,18 мм |
20 |
| "d" от 1,18 мм до 1,32 мм |
22 |
| "d" от 1,32 мм до 2,50 мм |
24 |
| "a" до 1,25 мм |
30 |
| "a" св. 1,25 мм |
32 |
Технические характеристики
| Температура окружающей среды, нижний предел [°C] | -60 |
| Температурный индекс, [°С] | 155 |
