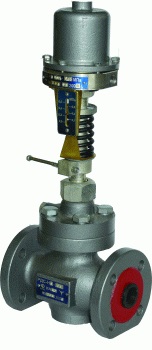

Регуляторы давления РДС-НО

  • Под заказ Проверено

Код товара: 541-905

Заказать Заказать звонок
Варианты исполнения регуляторов давления: РДС-НО – регулирование давления «после себя»,РДС-НЗ – регулирование давления «до себя».

Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на сильфонном узле.

Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.
Имеется сертификат соответствия.

Характеристики

Диаметры условного прохода DN, мм 15 20 25 32 40 50 65 80 100 125 150
Диапазоны настройки регулируемого давления, МПа 0,025-0,63; 0,4-1,0
Условная пропускная способность, КN, м³/ч 2,5 4 6,3 10 16,0 25,0 40,0 63,0 100,0 160,0 250,0
Условное давление PN, МПа 1,6 1,0
Зона пропорциональности,  не более 10% от верхнего предела настройки
Зона нечувствительности,  не более 1,6 % от верхнего предела настройки
Относительный нерегулируемый расход по пару для исполнения РДС-НО и РПДС в % от КN, не более 10,0
Относительный нерегулируемый расход для жидких сред и исполнения РДС-НЗ для пара, в % от КN, не более 0,5
Температура регулируемой среды, °C от 0 до + 225
Масса регуляторов, кг, не более 6,5 7,7 8,5 11 14 20 26 37 52 75 92
Длина импульсной трубки, м 1,6
Минимальный перепад давления на клапане  МПа 0,1


Пример записи при заказе регулятора давления с сильфонным нормально закрытым регулирующим органом, диаметром условного прохода 40мм, пределами настройки (0,025-0,63)МПа: «Регулятор давления РДС-НЗ-40(0,025-0,63) СНИЦ.423117.034ТУ». Для  регуляторов с корпусными деталями из стали 20Л или 12Х18Н10Т необходимо указывать литеры «ст» или «нж» соответственно, для регуляторов РДС-НО с газообразной регулируемой средой – литеру «П». Пример записи при заказе регулятора давления с нормально открытым регулирующим органом, диаметром условного прохода 80мм, пределами настройки (0,4-1,0)МПа, корпусом из стали 20Л, регулируемой средой – пар: «Регулятор  давления РДС-НО-80(0,4-1,0)П-ст СНИЦ.423117.034ТУ»
