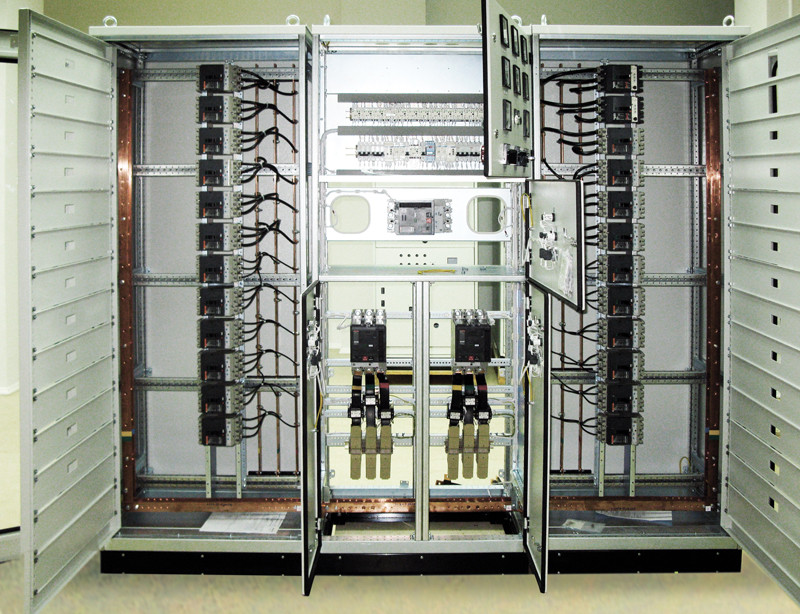

Щит собственных нужд ЩСН

Щиты собственных нужд переменного тока на напряжение 0,4 кВ выпускаются на полный ряд номинальных и ударных токов.

ЩСН используются для питания, защиты и резервирования потребителей собственных нужд переменного тока на ПС, ГЭС, ТЭЦ, АЭС и на других объектах энергетики и промышленности. Они гарантируют селективную защиту от однофазных и межфазных замыканий, перегрузки.

Электропитание собственных нужд подстанций и электростанций переменным током напряжением 380 В и частотой 50 Гц:

• шкафы питания приводов выключателей;
• обогрев шкафов наружной установки;
• шкафы охлаждения автотрансформаторов (трансформаторов);
• зарядные устройства;
• блоки аварийного освещения;
• насосы пожаротушения;
• шкафы питания цепей электромагнитной блокировки разъединителей;
• вентиляция и обогрев ОПУ;
• наружное освещение;
• связь, АСУ ТП.

Электрические шкафы переменного тока ЩСН-0,4 кВ применяются для ввода и распределения электроэнергии 0,4 кВ на электроподстанциях, электростанциях и промышленных предприятиях.

Функции щитка собственных нужд:

• Выдача дискретных сигналов о положении автоматических выключателей, сигналов неисправности и аналоговых сигналов контролируемых параметров.
• Щиток имеет локальную микропроцессорную систему мониторинга и контроля. Система позволяет производить интеграцию ЩСН по стандартному протоколу в АСУ ТП любого энергообъекта. Также она считывает значения токов и напряжений на вводах и секциях ЩСН, положения автоматических выключателей, сигналы аварии и неисправности, управляет выключателями по командам АСУ.
• Система мониторинга гарантирует поддержку передачи данных по протоколу МЭК 61850 (опция).
• В распределительном щитке реализуется система автоматического ввода резерва (АВР). В случае нарушения питания одной из секций (снижении или превышении установленного уровня напряжения, обрыве одной или нескольких фаз, обрыве нейтрального проводника) автоматика щитка осуществляет автоматический ввод резервного питания (АВР) по схеме явного или неявного резервирования.

Состав:

• шкафы ввода;
• шкафы секционирования;
• шкафы отходящих линий;
• шкафы управления и автоматики.

Система мониторинга и контроля включает в себя модули ввода/вывода аналоговых и дискретных сигналов и контроллер, объединённые последовательным интерфейсом RS.485, устанавливаемые в отсеки шкафов щита ЩСН.
