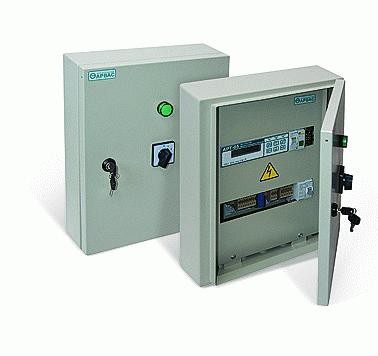

Шкаф управления ША-02-2

НАЗНАЧЕНИЕ

Шкаф автоматики (ША) предназначен для приема и распределения электрической энергии управления технологическими электроприемниками, защиты их от перегрузок и коротких замыканий.

КР – клапан регулирующий; Н – насос; НН – рабочий и резервный насосы; СХ – датчик защиты насоса от «сухого хода».

ОСНОВНЫЕ ФУНКЦИИ

• автоматическая защита двигателей насосов от коротких замыканий и перегрузок;
• защита насосов от включения при пустой трубе;
• управление насосами в автоматическом и ручном режимах;
• автоматическое включение резервного насоса при выходе из строя основного;
• световая индикация режимов работы;
• возможность подвода двух независимых источников электропитания (ввод резервного питания).

• Схемой  ША предусматривается:

  • выключатель нагрузки на вводе электропитания с индикатором наличия напряжения;
  • автоматическая защита двигателей насосов от коротких замыканий и перегрузок;
  • защита насосов от включения при пустой трубе (сухой ход);
  • управление насосами в автоматическом и ручном режимах;
  • световая индикация режимов работы;
  • УЗО - устройство защитного отключения для ША-01;
  • возможность подвода двух независимых источников электропитания (ввод резервного питания).

  ША выпускается в нескольких исполнениях в зависимости от требований к надежности, технологической схемы, состава подключаемого оборудования и его мощности.

  Шкафы автоматики изготавливаются индивидуально "под заказчика". Защита по электропитанию осуществляется при помощи автоматических выключателей.

  К ША МОЖЕТ БЫТЬ ПОДКЛЮЧЕНО СЛЕДУЮЩЕЕ ОБОРУДОВАНИЕ:

  • Блок АРТ-01.
  • Блок АРТ-05.
  • Электропривода клапанов регулирующих (КР).
  • Электродвигатели циркуляционных насосов.
  • Датчики температуры.
  • Датчики давления.

  ША-01 и ША-05 выпускаются в однофазном и трехфазном исполнениях.

  Конструкция ША исключает прикосновение к токоведущим цепям. Корпус ША имеет степень защиты IP54 или IP31.
