НАЗНАЧЕНИЕ

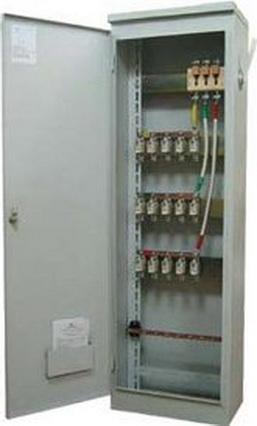

Шкафы распределительные ШР-Лег1 (далее — ШР) предназначены для приема и распределения электрической энергии в промышленных электроустановках, а также защиты электрических установок при перегрузках и коротких замыканиях в трехфазных сетях напряжением 380/220 В переменного тока частотой 50 Гц с глухозаземленной нейтралью. Шкафы ШР-Лег1 соответствуют требованиям ТУ РБ 100130740.001 и СТБ МЭК 60439-12007.
ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Входное напряжение, В
|
380
|
Номинальная частота, Гц
|
50
|
Номинальный ток шкафа, А, не более
|
400
|
2
Номинальный ток аппаратов ввода, А, не более
|
400
|
2
Номинальный ток аппаратов распределения, А, не более
|
250
|
Номинальный ударный ток к. з.
на шинах, кА:
при 1н шкафа 250 А
при 1н шкафа 400 А
|
10 25
|
Номинальный режим работы
|
Продолжительный
|
Исполнение по способу установки
|
Напольное
|
Степень защиты оболочки по ГОСТ 14254-96
|
IP31, IP54
|
Масса, кг, не более
|
100
|
Срок службы, лет, не менее
|
25
|
Примечания:
1 Одновременная суммарная нагрузка не должна превышать значения 1н шкафа;
2 Номинальные токи аппаратов снижаются на 10 % в шкафах со степенью защиты IP31 и 20 % в шкафах со степенью защиты IP54.
Общие сведения по конструкции
Управление вводными рубильниками производится ручным механическим приводом, рукоятка которого устанавливается на боковой стенке шкафа.
Съемный привод вводного рубильника располагается:
■ справа (привод слева по заказу);
■ для исполнения с предохранителями на вводе только справа;
Шкафы ШР-Лег1 изготавливаются
■ с вводными рубильниками и предохранителями;
■ с вводными рубильниками и автоматами.
Конструкция ШР-Лег1 обеспечивает ввод и вывод проводников как сверху, так и снизу в любой комбинации через съемные крышки. На крышках шкафов степени защиты IP54 устанавливаются сальники, количество и диаметры которых указывает заказчик. Максимальные сечения жил проводов или кабелей, присоединяемых под один зажим предохранителя на вводах и отходящих линиях, указаны в таблице.
