Описание
Кабели марки СБЗП у предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50 Гц или 700 В постоянного тока, для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, при отсутствии механических воздействий на кабель, в условиях повышенной влажности.
Конструкция
1. Токопроводящая жила – из медной мягкой круглой проволоки номинальным диаметром 0.9 или 1 мм.
2. Изоляция – из полиэтилена
3. Скрученная пара – в кабелях парной скрутки.
4. Сердечник – одиночные жилы или пары скручены в сердечник.
5. Заполнение – гидрофобный заполнитель.
6. Поясная изоляция – лента полиэтилентерефталатная.
7. Экран – алюминиевая лента (по согласованию с заказчиком ), под экраном проложена медная
контактная проволока номинальным диаметром 0.4 – 0.6 мм.
8. Оболочка – из полиэтилена толщиной 3.0 или 3.5 мм.

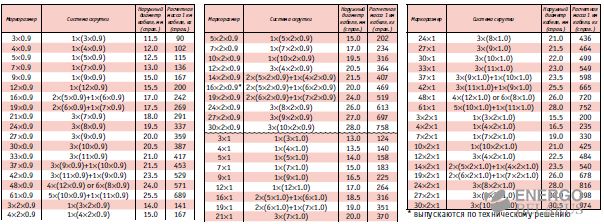

Характеристики
Климатическое исполнение УХЛ , Т, категорий размещения 2, 3, 5 по ГОСТ 15150
Диапазон температур эксплуатации.................................................................... от -50°С до +60°С
Относительная влажность воздуха при температуре до +35°С............................................... до 98%
Прокладка производится при температуре воздуха............................................... от-15°С до +60°С
Кабели должны быть защищены от прямого солнечного излучения.
Радиус изгиба кабелей при прокладке и монтаже..........................................................................
не менее 7 максимальных наружных диаметров кабеля
Электрическое сопротивление ТПЖ постоянному току при температуре +20°С с диаметром жил
0.9 мм................................................................................................... не более 28,8 Ом/км
1.0 мм....................................................................................................не более 23,3 Ом/км
Электрическое сопротивление изоляции ТПЖ постоянному току при температуре +20°С
для кабелей с гидрофобным заполнением сердечника............................не менее 4000 МОм×км
Испытательное напряжение при частоте тока 50 Гц между жилами в течение 1 мин.................2500 В
Рабочая емкость при переменном токе частотой 800 или 1000 Гц
пар кабелей парной скрутки.................................................................... не более 100 нФ/км
жил кабелей с одиночными жилами.......................................................... не более 150 нФ/км
Коэффициент затухания пар кабелей парной скрутки при переменном токе частотой 800 Гц при
температуре +20°С с диаметром жил
0.9 мм....................................................................................................не более 1.04 дБ/км
1.0 мм....................................................................................................не более 0.94 дБ/км
Переходное затухание на ближнем конце между любыми парами кабелей парной скрутки при
переменном токе частотой 800 Гц на длине 300 м
для 100% значений......................................................................................... не менее 60 дБ
для 80% значений.......................................................................................... не менее 62 дБ
Относительное удлинение при разрыве оболочки..................................................... не менее 300%
Относительное удлинение при разрыве изоляции..................................................... не менее 300%
Прочность при растяжении оболочки..................................................................... не менее 9 МП а
Прочность при растяжении изоляции..................................................................... не менее 9 МП а
Строительная длина кабеля.................................................................................... не менее 300 м
Срок службы кабелей........................................................................................... не менее 17 лет
Гарантийный срок эксплуатации................................ 4.5 года с даты ввода кабелей в эксплуатацию
