Система RTU560
Характеристики
Общее описание

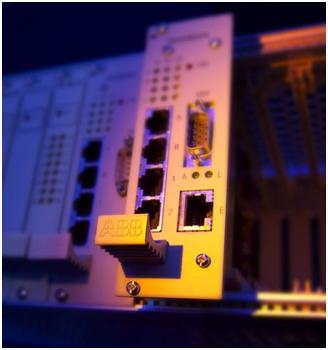

RTU560 представляет собой устройство телемеханики, адаптированное для широкого круга задач. Текущая версия продукта базируется на более чем 40-летнем опыте производства оборудования телемеханики и представляет собой следующее поколение хорошо зарекомендовавших себя устройств RTU200 и RTU232.
RTU560 доступно в четырех различных типоисполнениях: RTU560 A, C, D и E. Все варианты исполнения имеют сходное предназначение, и для их конфигурирования используется одно и то же программное обеспечение. В соответствии с принятой системной концепцией RTU560 имеет модульную конструкцию, что позволяет обеспечить высокую масштабируемость системы, а также возможность ее расширения под изменяющиеся нужды заказчика. Кроме того, данная концепция позволяет использовать общие компоненты для различных конфигураций.
RTU560 поддерживает новый протокол связи МЭК61850 и тем самым адаптировано для использования в новых системах автоматизации. Встроенный интерфейс человек-машина (ИЧМ) позволяет оптимизировать затраты при создании системы местного управления подстанцией.
Помимо изложенных выше преимуществ, модульная конструкция позволяет выполнить гибкое резервирование отдельных компонентов RTU560 под нужды конкретного приложения. Так резервирование можно выполнить для интерфейса связи, центрального процессорного модуля, а также для блока питания.
Технические данные
Протоколы связи с верхним уровнем:
- МЭК 60870-5-101 и МЭК60870-5-104 на базе TCP/IP
- DNP3.0 (последовательный или с использованием TCP/IP)
- MODBUS
- TG800, SINAUT8FW, HITACHI HDLC, Conitel 300
- RP570/571, Indactic35, Indactic33, Indactic23
Протоколы связи с устройствами нижнего уровня
- IEC870-5-101, 102, 103, 104
- IEC61850
- DNP3.0, MODBUS
- HITACHI HDLC, SINAUT8FW
- RP570, SPABUS, Indactic 21, Indactic 23, Indactic 33
- Другие протоколы связи по требованию
Поддерживаются различные среды передачи данных: подключение по выделенной линии (RS232, RS485), модемная связь тональной частоты (CCITT, V.23), радиосвязь, коммутируемые линии, волоконно-оптические линии связи, цифровые сети, ЛВС/ГВС.
Спецификация
- Масштабируемая аппаратная платформа
- Встроенный ИЧМ
- Архивация событий, измерений, счетчиков и записей аварийного регистратора устройств защиты в энергонезависимой памяти, а также их распечатка на локальный принтер
- Использование функций ПЛК в соответствии с МЭК61131-3
- Концепция резервирования для блока питания, процессорного модуля и связи
- Программные инструменты инжиниринга основанные на Windows-приложениях, EXCELимпорт
- Синхронизация времени от сервера системы, GPS или DCF77, или IRIG-B, SNTP
- Конструктивное исполнение для монтажа в 19” стойку или на стену
- Гарантия качества по международному стандарту ISO9001
Область применения
Устройство телемеханики RTU560 используется для следующих нужд:
- Электроэнергетические и многофункциональные объекты
- Автоматизация подстанций
- Водоснабжение и водоочистка
- Газо- и нефтепереработка
- Транспортные системы
- Системы автоматизации зданий
- Теплофикация
- Электростанции
RTU560-доступно для заказа в следующих типоисполнениях:
RTU560A-большой размер, широкие возможности по резервированию
RTU560C-средний размер
RTU560D-компактная версия, средний размер
RTU560E-компактная версия, маленький размер
