Индикатор тока воздушной линии ИТВЛ-0,4

  • Опт
  • Под заказ Проверено

Код товара: 578-275

Заказать Заказать звонок

Индикатор тока воздушной линии ИТВЛ-0,4 предназначен для контроля величины тока промышленной частоты от 6 до 200 А на ВЛ 0,4 кВ, а также на вводах в дома и производственные помещения.
    Индикатор тока ИТВЛ-0,4 (рис. 1) состоит из двух частей: измерителя 1 и датчика тока 2, соединяемых шнуром 3. Датчик тока имеет специальный зацеп 4 для наложения на провод. Измеритель имеет кнопку включения 5, светодиодную двухдиапазонную шкалу 6, переключатель диапазонов 7. Штекеры шнура вставляются в разъем 8 измерителя и в разъем 9 датчика тока.

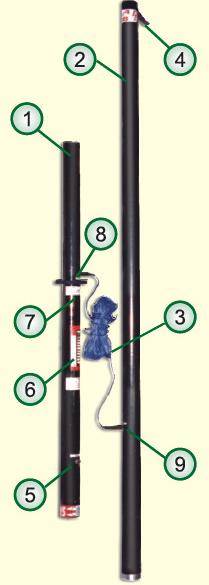

Внешний вид индикатора тока воздушной линии ИТВЛ-0,4. 1 — измеритель тока; 2 — датчик тока; 3 — шнур; 4 — зацеп; 5 — кнопка включения; 6 — светодиодная шкала; 7 — переключатель диапазонов; 8 — разъем измерителя тока; 9 — разъем датчика тока.

    Индикатор совместим с универсальной штангой типа ШЭУ, что позволяет измерять ток с земли без дополнительных приспособлений для подъема на высоту. Собственная длина ИТВЛ-0,4 составляет 2,4 м.
    Если высота расположения проводов над землей превышает 3,5 м, то используют электроизолирующие штанги ШЭУ. Нужное количество звеньев ШЭУ вставляют между измерителем и датчиком тока. При эксплуатации ИТВЛ-0,4 совместно со штангой ШЭУ в целях безопасности излишки соединительного провода наматывают на ШЭУ.
    Индикатор тока ИТВЛ-0,4 применяют для определения равномерности загрузки фаз и поиска безучетного использования (хищения) электроэнергии на ВЛ с неизолированными проводами. Индикатор позволяет измерять ток на вводах в здания, не причиняя беспокойства хозяевам

   После включения индикатора тока ИТВЛ-0,4 на светодиодной шкале должен загореться один зеленый светодиод, показывающий действующий диапазон измерения и состояние источников питания, а также один из красных светодиодов, показывающих величину тока.
   ИТВЛ-0,4 является индикатором тока и не требует метрологической поверки.
   Индикатор отградуирован для неизолированных проводов сечением 25 мм2. Однако с большей погрешностью его можно применять и на ВЛ с другими проводами, то есть с изолированными.
