Заземление переносное (наброс) на провода ВЛ до 10 кВ ЗНЛ-10

  • Розница
  • Опт
  • Под заказ Проверено

Код товара: 578-282

Заказать Заказать звонок

+ 375 Показать телефоны

Для того, чтобы в полевых условиях экстренно отключить ВЛ до 10 кВ напряжения с целью спасения жизни человека, попавшего под рабочее напряжение линии на опоре или под шаговое напряжение на земле существует специальное переносное заземление — наброс. Оно представляет собой гибкий неизолированный проводник, соединенный с изолирующим фалом, имеющем специальный груз на конце. Этот проводник и вызывает искусственное короткое замыкание между фазами (двумя или тремя) и заземляющим контуром или одиночным заземлителем штыревого типа.

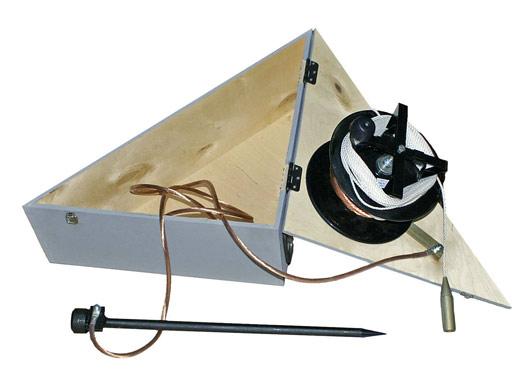

В собранном состоянии это заземление переносное — наброс очень компактно. В его состав входит корпус с крышкой, медный гибкий неизолированный провод, намотанный на катушку, фиксатор — уловитель, при помощи которого производится надежный контакт между проводами фаз воздушной линии (он же удерживает заземление на проводе во время прохождения тока КЗ). К заземляющему штырю этот гибкий проводник присоединяется уже  медным гибким проводом в полимерной оболочке. Сам же метательный груз соединен с изолирующим фалом через особое устройство сочленения. Проводник намотан на барабан, расположенный на одной оси с крестообразной катушкой для намотки фала.

Для применения устройства ПЗ-наброс после открытия крышки футляра вбивают штырь в землю, разматывают изолирующий фал и перебрасывают грузик с ним через провода, после этого подтягивают фалом заземление к проводам и проводят их закорачивание. При этом обязательно использование электрозащитных средств от шагового напряжения (диэлектрические боты) и диэлектрических перчаток.

Номинальное напряжение электоустановки, кВ

0,4-10

Ток термической стойкости, кА/3 с, не менее

4

Сечение закорачивающего/заземляющего провода, мм2

70/25

Длина заземляющего провода, м, не менее

15

Длина закорачивающего провода, м, не менее

3

Диаметр изолирующего фала, мм

5

Длина изолирующего фала, м, не менее

20

Длина заземляющего штыря, мм, не менее

620

Диаметр заземляющего штыря, мм

20

Условия эксплуатации:
температура оС
влажность при температуре 25 оС, %


от -45 до 45
до 80

Масса, кг, не более

16,5
