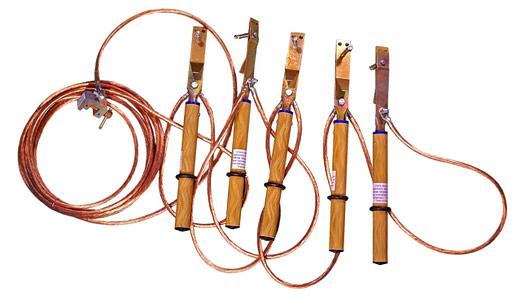

Заземление для воздушных линий ЗПЛ-110

  • Розница
  • Опт
  • Под заказ Проверено

Код товара: 578-280

Заказать Заказать звонок

+ 375 Показать телефоны

Переносные заземления (ПЗ) для воздушных линий (ВЛ) надежно защищают ремонтный и оперативный персонал при выполнении работ с отключением линии от ошибочной, несанкционированной подачи напряжения на ВЛ. В ряду предлагаемых видов ПЗ типа ЗПЛ основным и определяющим все остальные параметры и размеры критерием является значение напряжения ВЛ, на которой предполагается его использование. Маркировка ЗПЛ как раз и включает этот параметр, ЗПЛ-1 означает применение его в сетях до 1000 В (0,4 кВ, 0,66 кВ), а ЗПЛ-220 — до 220 кВ, соответственно.

Переносные заземления могут быть установлены на рабочем месте (той опоре ВЛ, где ведутся ремонтные работы), что и является, собственно, защитой от ошибочной подачи напряжения на участок работ. Также ЗПЛ могут быть использованы в качестве базового заземления, которое предназначено для снижения потенциала наведенного напряжения на проводах ВЛ до безопасной величины (то есть менее 42 В), тогда они устанавливаются на соседней с рабочим местом опоре и присоединяются к её контуру заземления или групповому заземлителю.

Заземления переносные могут быть изготовлены из гибких медных жил (неизолированных или с прозрачной изоляцией с поперечным сечением, которое выбирается по требованиям термической стойкости таких проводников при значении тока наиболее опасного трехфазного короткого замыкания (КЗ) в сетях с изолированной нейтралью или однофазного КЗ в сетях с заземленной нейтралью. Для проверки выбора площадь сечения ЗПЛ определяется по формуле:

             Iкз √tрз
Smin= ---------------
              272

здесь Smin — минимальное сечение проводника ЗПЛ (мм2), Iкз — наибольшее значение установившегося тока трехфазного (однофазного) КЗ (А), tрз — продолжительность наибольшей выдержки основной релейной защиты (сек). Однако, надо сказать, что по правилам эксплуатации электрозащитных средств в электроустановках до 1000 В минимальное значение сечения защитного заземления переносного составляет 16 мм2, а заземления высоковольтные для электроустановок напряжением выше 1000 В — не менее 25 мм2.

В нашем ассортименте есть заземления переносные высоковольтные и до 1000 В с проводниками сечением 16, 25, 35, 50, 70, 95 мм2, жилы которых заключены в прозрачную пластиковую оболочку, предохраняющую их от механических повреждений. В основном все типы ЗПЛ выполнены с заземляющими спусками  (без заземляющего спуска может быть ЗПЛ-1), все ЗПЛ комплектуются несъемными изолирующими штангами для установки на провода ВЛ.

Зажимы ПЗ типа ЗПЛ обеспечивают надежное присоединения к проводам ВЛ и к заземлителю. Они соответствуют стандартам динамической устойчивости, сделаны конструктивно так, что динамические силы не могут сорвать ПЗ с места присоединения при протекании тока короткого замыкания. Кроме этого зажимы подобных типов обеспечивают удобную установку и снятие с проводов при помощи штанг для наложения заземления. Крепление заземляющего проводника к зажимам осуществляется при помощи предварительно луженых медных наконечников и гильз.

Дополнительная комплектация и услуги по желанию заказчика:

  • заземления переносные ЗПЛ могут быть доукомплектованы заземляющими спусками с сечением от 35 до 95 мм2;
  • все ПЗ изготавливаются как в однофазном исполнении, так и с количеством фаз нужным заказчику;
  • выполняется по отдельному требованию клиента удлинение установочных штанг сверх размера, установленного стандартами длины штанги на данный класс напряжения;
  • для обеспечения прочности и долговечности работы штанги могут быть покрываты защитным слоем порошковой краски или заключены в термоусадочную трубку;
  • зажимы ЗПЛ могут быть оборудованы для более удобной работы в трех плоскостях специальными сочленениями карданного типа.

Тип заземления

ЗПЛ-110

Номинальное рабочее напряжение, кВ

от 35 до 110

Количество фаз

3 (1)

Количество штанг с зажимами, шт

3 (1)

Длина межфазных проводов, м

6,0 (-)

Длина заземляющего спуска, м

12

Ток термической стойкости, кА/3 с:с проводом 16 мм2

-

Ток термической стойкости, кА/3 с:с проводом 25 мм2

4,0

Ток термической стойкости, кА/3 с:с проводом 35 мм2

5,6

Ток термической стойкости, кА/3 с:с проводом 50 мм2

8,0

Ток термической стойкости, кА/3 с:с проводом 70 мм2

10,2

Ток термической стойкости, кА/3 с:с проводом 95 мм2

13,8

Длина изолирующей части, мм, не менее

1400

Длина рукоятки, мм, не менее

600

Условия эксплуатации:
температура, оС
влажность при температуре 25 оС, %

от -45 до +45
до 80

Масса, кг с проводом 16 мм2

-

Масса, кг с проводом 25 мм2

10,8 (4,9)

Масса, кг с проводом 35 мм2

13,5 (6,3)

Масса, кг с проводом 50 мм2

16,1 (7,6)

Масса, кг с проводом 70 мм2

20,3 (9,7)

Масса, кг с проводом 95 мм2

24,6 (11,9)
