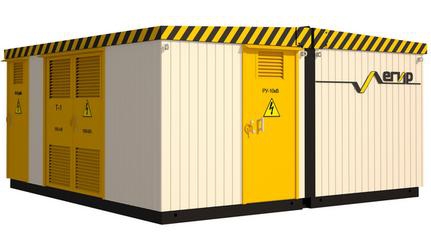

Подстанция комплектная трансформаторная КТПБ-Лег2
Характеристики
Подстанция комплектная трансформаторная КТПБ-Лег2 выполненная в оболочке из сэндвич-панелей Комплектные трансформаторные подстанции КТПБ-Лег2 выполненная в оболочке из сэндвич-панелей состоит из прочной пространственной каркасной конструкции (модуля, покрытой "сэндвич" - панелями, данная конструкция не имеет аналогов.
Модуль БКТП представляет каркас из специальных гнутых стальных профилей сложного сечения, собранных в систему стоек и связей, изготавливаемых из листа 3-4мм на прецизионном оборудовании и соединенных болтами с последующей проваркой изнутри модуля, обладающий необходимой жесткостью для транспортировки. Пол выполнен из рифленой стали согласно ГОСТ 8568.
Комплектная трансформаторная подстанция КТПБ-Лег2 комплектуются различным оборудование 0.4-10кВ:
- Камеры стационарного обслуживания типа КСО - Лег различных модификаций
- Элегазовые моноблоки RM6
- Распределительное устройство низкого напряжения РШНН-Лег (УКН)
- Шкафы телемеханики
- Щиты оперативного постоянного тока
- Силовые трансформаторы
БКТП утепленные сэндвич-панелями выпускаются с пределом огнестойкости по ГОСТ-30247 EI-90.
ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ:
|
Характеристики |
Параметры |
|
|
Тип оболочки |
сэндвич панель |
|
|
Тип трансформатора |
масляный |
сухой |
|
Мощность силового трансформатора, кВа |
160-1600 |
до 2500 |
|
Масса ОБ КТП (без силового трансформатора) не более, т |
5 |
7 |
|
|
|
|
|
Масса силового трансформатора не более, т |
от 0,5 до 3,2 |
от 0,5 до 5,6 |
|
высота над уровнем моря |
до 1000 |
|
|
сейсмичность площадок установленных по шкале рихтера, баллов |
7-9 / - / - |
|
|
температура окружающего воздуха, ос |
от -60 до +40 |
|
|
Климатическое исполнение у, категория размещения 1 по гост 15150-69 |
УХЛ1 / УХЛ1 / У1 |
|
|
окружающая среда взрыво- и пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений разрушающих металлы и изоляцию |
|
|
|
срок эксплуатации не менее, лет |
25 |
|
