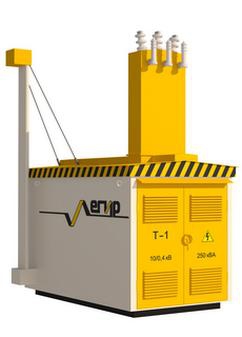

Подстанция комплектная трансформаторная КТПБ-Лег3 в металлическом корпусе.
Комплектная трансформаторная подстанция КТПБ-Лег3 в металлическом корпусе состоит из основания, изготовленного из стального профильного металлопроката, стен, дверей с ребрами жесткости из листового металла, а также двухскатной металлической крышей и представляет собой сварную конструкцию с достаточной жесткостью для погрузки, транспортировки, монтажа с полностью укомплектованным оборудованием, включая силовые трансформаторы и смонтированные схемы электрических соединений.
Комплектная трансформаторная подстанция КТПБ-Лег3 комплектуются различным оборудование 0.4-10кВ:
- Камеры стационарного обслуживания типа КСО - Лег различных модификаций
- Элегазовые моноблоки RM6
- Распределительное устройство низкого напряжения РШНН-Лег (УКН)
- Шкафы телемеханики
- Щиты оперативного постоянного тока
- Силовые трансформаторы
ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ:
Характеристики |
Параметры |
|
Тип оболочки |
металл |
|
Тип трансформатора |
масляный |
|
Мощность силового трансформатора, кВа |
160-630 |
|
Масса ОБ КТП (без силового трансформатора) не более, т |
12,5 / 3,2 / 3 |
|
|
|
|
Масса силового трансформатора не более, т |
от 0,5 до 1 |
|
высота над уровнем моря |
до 1000 |
|
сейсмичность площадок установленных по шкале рихтера, баллов |
7 |
|
температура окружающего воздуха, ос |
от -60 до +40 |
|
Климатическое исполнение у, категория размещения 1 по гост 15150-69 |
УХЛ1 |
|
окружающая среда взрыво- и пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений разрушающих металлы и изоляцию |
|
|
срок эксплуатации не менее, лет |
15 |
