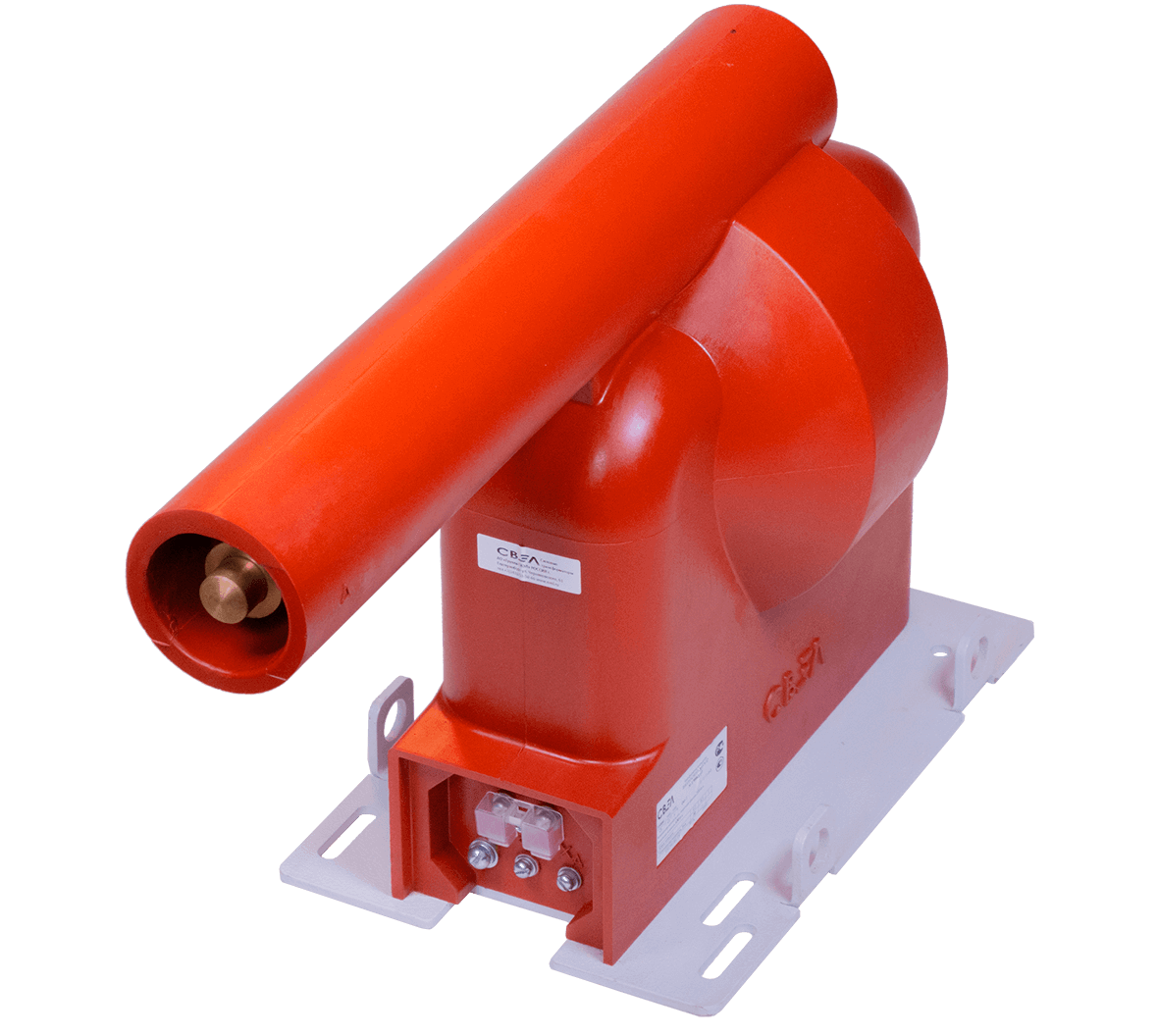

Трансформатор напряжения измерительный ЗНОЛ(П)-СВЭЛ-35
Характеристики
Трансформаторы напряжения ЗНОЛ(П)-СВЭЛ-35 применяются в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 35 кВ и является комплектующим изделием. В трехфазной сети трансформатор включается на фазное напряжение.
В сети с изолированной нейтралью трансформаторы надежно работают при наличии в сети феррорезонансных явлений, таких как однофазные дуговые замыкания на землю, что подтверждено соответствующим протоколом.
Назначение и область применения
Трансформаторы предназначены:
- для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
- для коммерческого учета электроэнергии;
- для изолирования цепей вторичных соединений от высокого напряжения.
Климатические исполнение: «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69.
Рабочее положение: любое.
Технические условия: ТУ 0ЭТ.591.001.

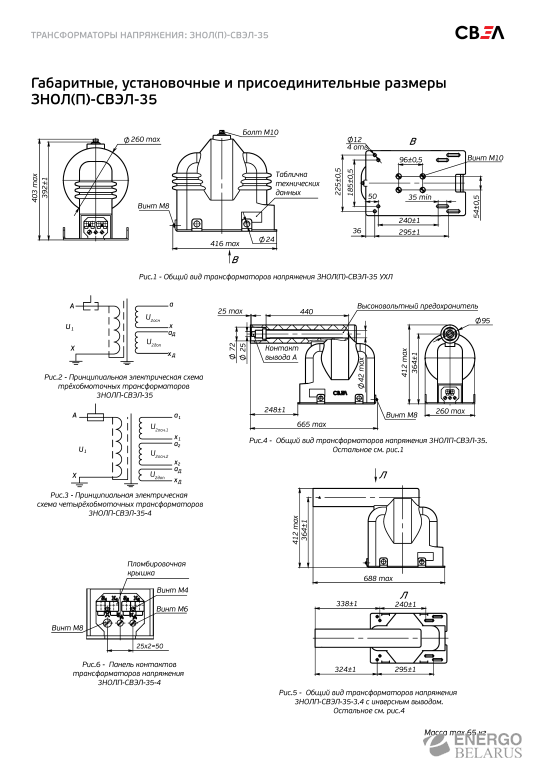

Описание конструкцииТрансформаторы являются однофазными, индуктивными, трех- или четырехобмоточными (исполнение ЗНОЛ-СВЭЛ-35-4) электромагнитными устройствами с заземляемым выводом «X» первичной обмотки. По принципу конструкции — опорные, с литой изоляцией.
Основная (либо две основных — для исполнений ЗНОЛ-СВЭЛ-35-4) вторичная обмотка предназначена для измерения и учета электроэнергии, дополнительная вторичная обмотка — для защиты, питания цепей автоматики, управления, сигнализации, а также для контроля изоляции сети.
Высоковольтный вывод «А» первичной обмотки расположен на верхней поверхности трансформатора. Выводы вторичных обмоток и заземляемый вывод «X» первичной обмотки расположены в нижней части литого блока.
Выводы вторичных обмоток для измерений пломбируются защитной крышкой.
Особенности конструкцииПо требованию заказчика возможно изготовление трансформаторов напряжения со встроенным предохранителем (исполнение ЗНОЛП-СВЭЛ-35). Номинальный ток предохранителя – не более 0,5А. Возможно изготовление ЗНОЛП-СВЭЛ-35 с инверстным высоковольтным выводом А.
Заключение о результатах испытаний трансформаторов напряжения ЗНОЛП-СВЭЛ-35 УХЛ2 на устойчивость к феррорезонансу от института электротехники KoncarЗаключение о результатах испытаний, проведенных 26.05.2021, следующее:
Испытания трансформаторов проводились в диапазоне значений тока замыкания на землю от 1,5 до 11А при напряжении 42 кВ. Феррорезонанс, возникший в ходе испытаний, имел затухание.

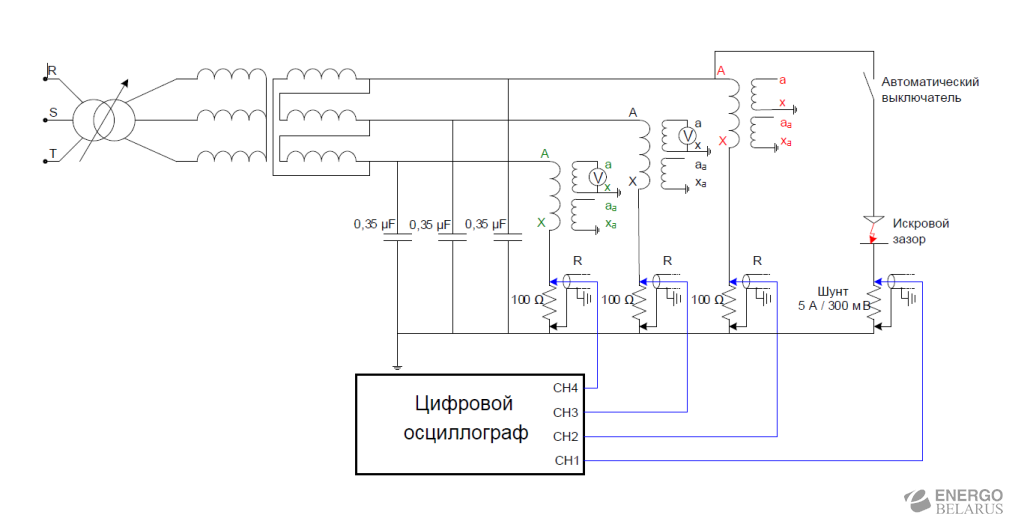

Испытание испытательного комплекта согласно схемы на рисунке Х проводились в течение 1 часа. Состояние феррорезонанса было вызвано однофазным замыканием на землю. Замыкание на землю было смоделировано с помощью искрового промежутка 3 раза за минуту с продолжительность около 3-х секунд. Измерение повышения температуры после испытания показало, что оно не превысило установленный предел.
Технические данные| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНОЛ(П)-СВЭЛ-35 | |
| Наименование параметра | Значение |
| Класс напряжения, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальное напряжение первичной обмотки, В | 27500, 35000/√3 |
| Номинальное напряжение основной вторичной обмотки, В | 100, 100/√3, 110/√3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3, 110/3, 100, 110 |
| Номинальная мощность основной вторичной обмотки , В*А, при коэффициенте мощности активно-индуктивной нагрузки 0,8: | |
| в классе точности 0,2 | 10, 15, 20, 25, 30, 40, 50 |
| в классе точности 0,5 | 30, 50, 60, 75, 100, 120 |
| в классе точности 1 | 50, 100, 120, 150, 200 |
| Номинальная мощность дополнительной вторичной обмотки в классе точности 3Р и 6Р, В•А | 100, 200, 300 |
| Предельная мощность вне класса точности, В•А | 400, 630, 1000 |
| Предельный допустимый длительный первичный ток, А | 0,03 |
| Схема и группа соединения обмоток | 1/1/1-0-0 |
| Номинальная частота, Гц | 50 или 60** |
* Трансформаторы изготавливаются с номинальной мощностью, соответствующей одному классу точности, в соответствии с заказом; ** Для поставок на экспорт. *** Жирным начертанием выделены стандартные параметры
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНОЛ(П)-СВЭЛ-35-4 | |
| Наименование параметра | Значение |
| Класс напряжения, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальное напряжение первичной обмотки, В | 35000/√3 |
| Номинальное напряжение первой вторичной обмотки, В | 100/√3, 110/√3 |
| Номинальное напряжение второй вторичной обмотки, В | 100/√3, 110/√3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3, 110/3, 100, 110 |
| Номинальная мощность основных вторичных обмоток, В*А, при коэффициенте мощности активно-индуктивной нагрузки 0,8*: | |
| в классе точности 0,2 | 10, 15, 20, 30 |
| в классе точности 0,5 | 10, 15, 20, 25, 30, 50, 75 |
| Номинальная мощность дополнительной вторичной обмотки в классе точности 3Р и 6Р, В•А | 100, 200, 300 |
| Предельная мощность вне класса точности, В•А | 400, 630, 1000 |
| Предельный допустимый длительный первичный ток, А | 0,03 |
| Схема и группа соединения обмоток | 1/1/1/1-0-0-0 |
| Номинальная частота, Гц | 50 или 60** |
* Сумма номинальных мощностей основных вторичных обмоток классов точности 0,2/0,2 не должна превышать 40ВА, классов точности 0,2/0,5 – 50ВА и классов точности 0,5/0,5 –100ВА; ** Для поставок на экспорт. *** Жирным начертанием выделены стандартные параметры
| ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ЗНОЛ(П)-СВЭЛ | |||||
| Исполнения трансформатора | Класс напряжения, кВ | Количество обмоток | Инверсный | Для выкатного элемента | Масса, кг |
| ЗНОЛ-СВЭЛ-35 | 35 | 3 | - | - | 60 |
| ЗНОЛП-СВЭЛ-35 | 35 | 3 | - | - | 65 |
| ЗНОЛП-СВЭЛ-35-3.4 | 35 | 3 | + | + | 65 |
| ЗНОЛ-СВЭЛ-35-4 | 35 | 4 | - | - | 65 |
| ЗНОЛП-СВЭЛ-35-4 | 35 | 4 | - | - | 65 |
| ЗНОЛП-СВЭЛ-35-4.4 | 35 | 4 | + | + | 65 |
