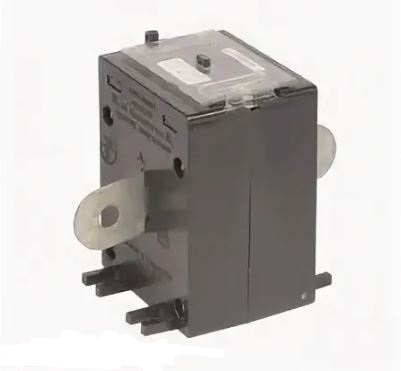

Трансформатор тока ТОП 0.66 100/5 0.5S
Характеристики
| Способ монтажа | Опорный |
| Частота, Гц | 50 |
| Номинальный первичный ток трансформатора, А | 100 |
| Страна производитель | Беларусь |
| Конструктивное исполнение | Шина |
| Принцип преобразования тока | Электромагнитный |
Данные устройства соответствуют требованиям ГОСТ 7746-2001. Вид климатического исполнения - У3 по ГОСТ 15150-69. Устойчивы к воздействию внешних механических факторов для группы механического исполнения М2 ГОСТ 30631-99 и рассчитаны на установку на высоте над уровнем моря не более 1000 м.
Особенности:
- Исполнение данных устройств по условиям установки на месте работы - встраиваемые, допускают установку в пространстве в любом положении.
- Класс нагревостойкости изоляции - Е по ГОСТ 8865-93.
- Сердечники на первичные токи 10 … 400 А класса точности 0,5S имеют два варианта конструктивного исполнения: 1 - из электротехнической стали; 2 - комбинированный из электротехнической стали и нанокристаллического сплава.
- В конструкции трансформаторов ТОП-0,66 и ТШП-0,66 предусмотрено наличие двойных контактов, предназначенных для обеспечения возможности проведения контрольных проверок на объекте без отключения нагрузки и, для класса точности 0,5S; 0,2 и 0,2S пломбируемого контакта потенциального вывода для подключения обмотки напряжения счетчика, что препятствует хищению электроэнергии.
- Детали корпуса трансформаторов выполнены из трудногорючей пластмассы.
- По способу защиты от поражения электрическим током трансформаторы относятся к классу 0 по ГОСТ 12.2.007.0-75 и имеют степень защиты IP00 по ГОСТ 14254-96.
