ПИ-кран шаровой(50)
Характеристики
ПИ-краны шаровые
изготавливаются в соответствии с
ТУ РБ 101107946.363-2004

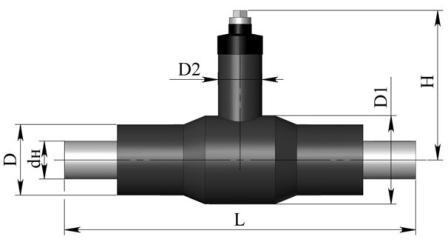

| dy.мм | dн.мм | D.мм | D1.мм | D2.мм | L.мм |
Стандартная высота штока Н.мм |
Управление краном |
| 50 | 57 | 125 | 160 | 90 | 1000 | 395 | Т-образный ключ |
1. Пример условного обозначения для заказа (спецификации) ПИ-крана шарового стального с наружным диаметром магистральной трубы 273 мм с изоляцией из пенополиуретана, со стандартной высотой штока в полиэтиленовой оболочке диаметром 400 мм:
ПИ-кран шаровой 273/400-ППУ-ПЭ
Примечания:
1. Наружный диаметр основных труб определяется согласно таблице раздела 4.1.1.
2. Изготавливаются ПИ-краны с высотой штока 1000, 1500 и 2000 мм. Высота штока может
меняться в соответствии с каталогом производителя шаровых кранов.
3. Т-образный ключ и ручной переносной привод в комплект ПИ-крана не входят.
4. Стационарный редуктор входит в комплект ПИ-крана.
5. использование в проектах шаровых кранов других производителей согласовывается дополнительно
