Описание и особенности

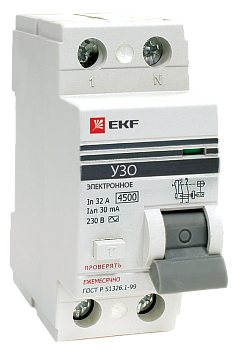

Устройство защитного отключения УЗО ВД-100 серии EKF PROxima — это новое поколение устройств. Предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением, и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из ни токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями. Преимущества: 1. Контакты выполнены из бескислородной меди с содержанием серебра. 2. Корпус изготовлен из не поддерживающей горение пластмассы. 3. Возможность подключения посредством гребенчатой и U-образной шины. 4. Возможность работы при -25 В°С. 5. Двухпозиционный зажим на DIN-рейку. 6. Отверстие для крепления шины типа FORK. 7. Современная электронная плата с повышенной защитой от импульсны поме (электронное УЗО ВД-100). 8. Повышение безопасности электромонтажны работ благодаря прозрачной вставке над индикатором состояния контактов и литой лицевой панели.
Технические характеристики
Параметры | Значения |
Предельная коммутационная способность, кА | 4,5 |
Коммутационная износостойкость, кол-во циклов | 2500 |
Механическая износостойкость, кол-во циклов | 10000 |
Сечение подключаемого провода, мм2 | от 1 до 25 |
Момент затяжки, Н•м | 2,5 |
Номинальное фазное напряжение частотой 50 Гц, В | 240 |
Номинальное линейное напряжение частотой 50 Гц, В | 415 |
Тип УЗО | АС |
Класс УЗО | электр./электромех |
Расположение нейтрали | справа /слева |
Степень защиты | IP 20 |
Степень защиты аппарата в модульном шкафу | IP 40 |
Время отключения при номинальном отключающем дифференциальном токе, не более с | 0,04 |
Климатическое исполнение | УХЛ4 |
Категория применения | A |
Токо-временные характеристики отключения
Характеристики срабатывания устройства защитного отключения УЗО ВД-100 4,5 EKF PROxima:
* При температуре ниже -25 В°С работоспособность выключателя сохраняется, однако не гарантируется сохранение установленных параметров.
Габаритные и установочные размеры
Документация
Типовые схемы подключения
Особенности эксплуатации и монтажа
Типовая комплектация
1. Устройство защитного отключения УЗО ВД-100 4,5кА серии EKF PROxima.
2. Паспорт.
