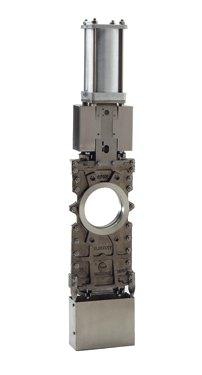

Шиберный (ножевой) затвор ORBINOX TL Ду 50-600, Ру 4-10:конструкция корпуса и седлового уплотнения ножевого затвора исключает возможность засорения затвора взвешенными твердыми частицами и позволяет использовать данную арматуру в таких отраслях промышленности как:
- Целлюлозно-бумажная промышленность
- Очистные сооружения
- Пищевая промышленность
- Горнодобывающая промышленность
- Энергетика
- Химическая промышленность и другие
Корпус : межфланцевый, цельнолитой из серого чугуна или нержавеющей стали. Предусмотрены ребра жесткости на больших диаметрах для усиления конструкции.
Отлитые совместно с корпусом направляющие ножа обеспечивают надежное закрытие затвора, а также бесшумную и плавную работу. Полнопроходное исполнение обеспечивает высокую пропускную способность и минимальные потери давление. Внутренняя конструкция затвора исключает накопление посторонних частиц, затрудняющих закрытие.
Нож : стандартное исполнение из нержавеющей стали.
Нож отполирован с обеих сторон для предотвращения защемления и повреждения седла.
Специальная конструкция ножа исключает возможность защемления между ножом и уплотнением механических частиц, мешающих полному закрытию затвора.
Наша компания предлагает широкий диапазон шиберных и щитовых задвижек Orbinox . Задвижка шиберная может применяться в очистных сооружениях, канализации, целлюлозно-бумажной, пищевой, горнодобывающей, энергетической, химической и других отраслях промышленности. Задвижка шиберная имеет очень широкую сферу применения: сточные воды, бумажные пульпы различной консистенции, древесные массы, суспензии, порошки, цементная пыль и т. д.
Компания "ИнтекоСервис" имеет возможность поставки шиберных (ножевых) и щитовых задвижек следующих типов: задвижка шиберная серии EX, TL, ET, CR, DT, EB, XC, BC, VG, CW, WS, KP, CC, MU, ML для разнообразных областей применения.
|
|
Чугун | Нержавеющая сталь |
|
1. Корпус
2. Нож
3. Седловое уплотнение
4. Уплотнение
5. Крышка сальника
6. Седловое фиксирующее кольцо
7. Бугель
8. Шток
9. Муфта
10. Кольцо
11. Блокирующая шайба
12. Штурвал
13. Защита штока
14. Крышка
|
Чугун (GG-25)
AISI 304
Металл или EPDM
Хлопковое волокно
с кольцом из EPDM
Ду 50-300 – алюминий
Ду 350-1000 – GGG-40
AISI 304
Углеродистая сталь с эпоксидным покрытием
AISI 303
Латунь
Нейлон
Латунь
Ø<= 310 мм : GGG-40/Ø >= 410 : GG-25 (серый чугун)
Углеродистая сталь с эпоксидным покрытием
Пластик
|
CF8M
AISI 316
-
Синтетическое волокно из PTFE
CF8M
AISI 316
-
-
-
-
-
-
-
-
|
