Çàòâîð äèñêîâûé ïîâîðîòíûé òèï 2104 DN50 Genebre

  • Ðîçíèöà
  • Îïò
  • Ïîä çàêàç Ïðîâåðåíî

Êîä òîâàðà: 540-838

+ 375 Ïîêàçàòü òåëåôîíû

Çàêàçàòü Çàêàçàòü çâîíîê

e-mail: beltepl@beltepl.by

Õàðàêòåðèñòèêè

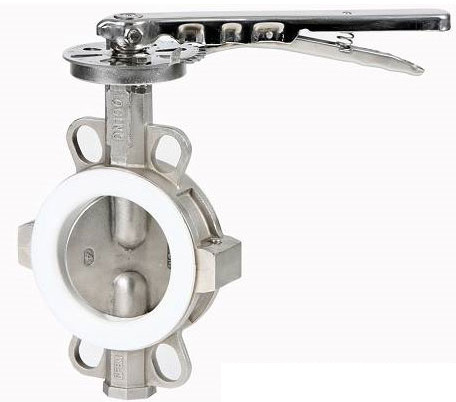

Затвор дисковый поворотный тип 2104 производства Genebre (Испания) предназначен для применения в качестве запорной арматуры в системах тяжёлого машиностроения, лёгкой промышленности. Ручного управления, ручка из нержавеющей стали.

Технические характеристики

DN

PN

L, мм

A, мм

B, мм

C, мм

H, мм

M, мм

Масса, кг

50

16

43

74

136

117

32

264

3,80

Размеры фланца для установки привода

DN

F (5211)

S

D

H

Torque Nm.

50

F05

11

14

32

20

Потери напора в зависимости от положения диска

DN

Позиция диска (градусов)

90°

80°

70°

60°

50°

40°

30°

20°

10°

50

144

114

84

61

43

27

16

7

1

Описание
  • Дисковый поворотный затвор
  • Корпус из двух частей, нерж. сталь AISI, возможность монтажа между фланцами согласно нормам ANSI 150 и DIN PN 10/16.
  • Уплотнене из PTFE на базе EPDM
  • Диск из нерж. стали AISI 316 (CF8M).
  • Шток из нерж. стали AISI 316.
  • Возможен монтаж привода согласно нормам ISO 5211.
  • Расстояние между фланцами согласно норме UNE EN 558-1 Serie 20 (DIN 3202 K1).
  • Рабочая температура –25ºC + 180ºC.

Технические характеристики
Давление РN=1,6 МПа (16 кгс/см2)
Температура: -25 до +1800С
Среда: химическая, пищевая, нефтеперерабатывающая промышленности и трубопроводные сети.
Спецификация материалов:
1.Нижний корпус: AISI 316
2.Верхний корпус: AISI 316
3.Верхний шток: AISI 316
4.Нижний шток: AISI 316
5.Седло: PTFE на базе EPDM
6.Диск: AISI 316
7.Втулка шарнира: RPTFE
8.Пружинная шайба: AISI 301
9.Уплотнительное кольцо: Viton
10.Втулка шарнира: RPTFE
11.Шайба: AISI 304
12.Стопорное кольцо: AISI 304
13.Стопорное кольцо: AISI 304
14.Ручка: AISI 304
15.Тарелка: AISI 304

Меры предосторожности при установке затвора дискового поворотного тип 2103 (Genebre)
  1.  Не устанавливайте затвор в полностью закрытом положении
  2. Проверьте параллельность фланцев
  3. Не используйте дополнительные прокладки между затвором и фланцем
