Кабель радиочастотный РК50-3-35 для передачи сигналов в антенных трактах

Показать все рубрики

Под заказ Проверено

Код товара: 543-979

Характеристики

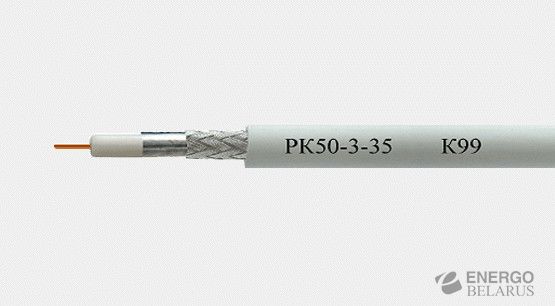

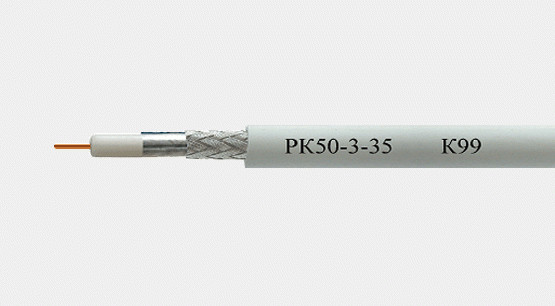

Радиочастотный кабель РК 50-3-35
Производитель: «НПП «Спецкабель» (Россия, г. Москва)»

Предназначен кабель радиочастотный для передачи сигналов в антенных трактах систем радиосвязи. Конструктивно исполнен аналогично конструктивному исполнению кабелей по типу RG-58, LMR-200. Возможно использование данного кабеля с соединителями следующих типов: BNC, TNC, N, FME, SMA, SMB, UHF. При одиночной прокладке не должен распространять горение (методы испытаний по ГОСТ Р МЭК 332-1-96). Сертифицирован в системе ГОСТ Р.

Конструкция

Внутренний проводник	Медный однопроволочный; диаметр (d) составляет (1,05±0,02) мм
Изоляция	Пористый полиэтилен физического вспенивания; по изоляции d равен (2,95±0,15) мм
Внешний проводник	Оплетка плотностью (88÷92)% выполнена из проволок медных луженых номинальным диаметром 0,12 мм, наложена поверх алюмолавсановой ленты; по внешнему проводнику d составляет 3,65 мм
Защитная оболочка	ПВХ-пластикат; наружный d кабеля равен (4,95±0,30) мм

Электрические параметры

Электрический параметр	Единица измерения	Значение
Волновое сопротивление	Ом	50±2
Электрическая емкость	пФ/м	82
Максимал. мощность при частоте 1ГГц	Вт	200
Коэффициент укорочения длины волны	-	1,27
Минимал. сопротивление изоляции	МОм×км	5000
Максимал. сопротивление внутреннего / внешнего проводников постоянному току	Ом/км	20,0 / 18,0
Максимал. сопротивление связи	мОм/м	10
Испытательное напряжение изоляции частотой 50 Гц	кВ	3,0

Частотная характеристика

Частота, МГц	Коэффициент затухания, дБ / 100 м, не более
6	2,59
10	3,35
50	7,56
100	10,77
200	15,30
300	19,01
470	24,06
680	29,27
862	31,00
1000	33,50
2000	53,80
3000	65,89
4000	77,60
5000	88,24
6000	98,14

Массогабаритные и эксплуатационные параметры

Рабочие температуры, °С	-40 ÷ +70
Минимальный радиус изгиба кабеля при Т > 5 °С / Т < 5 °С, мм	45 / 90
Срок службы, лет	12
Расчетная масса 1 км, кг	36,1
