Оптический кабель 8-и волоконный одномодовый ОКСЛП-Т-А8-2.5 для укладки в канализцацию

Оптический кабель марки ОКСЛП-Т для прокладки в канализацию (броня – из ленты стальной гофрированной).  Производитель: «ИООО «Союз-кабель» (Республика Беларусь, г. Витебск)»

Предназначен кабель волоконно-оптический марки ОКСЛП-Т-… (ТУ BY 811000331.001-2005) для прокладки в: кабельной канализации; легких грунтах, включая зараженные грызунами; блоках, трубах, по эстакадам и мостам.

Если необходимо, допускается прокладка кабеля в зданиях, туннелях, коллекторах.

Возможно изготовление вариантов конструкций, имеющих дополнительные свойства:
ОКСНЛП-Т… – оболочка кабеля выполнена из полиэтилена, который не распространяет горение (использование: при прокладке в зданиях, тоннелях, коллекторах)

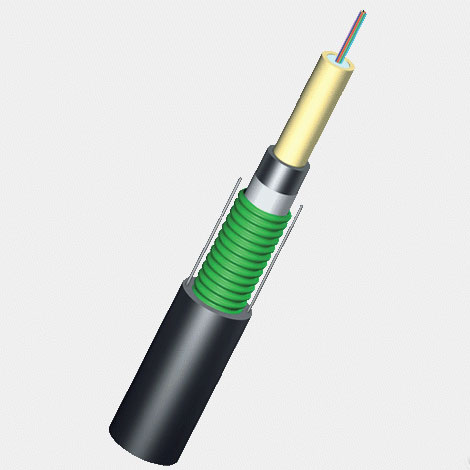

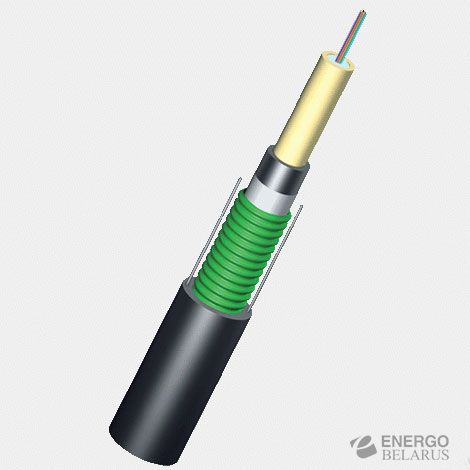

Конструкция кабеля

1 – оптические волокна:
А – одномодовое:

• SMF-28e+, производитель – Corning (США) (Рекомендация ITU-T G-652.D), или
• FutureGuidetm–LWP, производитель – Fujikura Ltd. (Япония);

2 – внутримодульный гидрофобный заполнитель:
Macroplast CF 250, производитель – Henkel (Германия).

3 – оптический модуль:
полибутелентерефталат Ultradur B6550L, производитель – BASF (Германия).

4 – гидроизоляция бронирующего слоя:
производитель – JC Com (Корея).

5 – усиливающие элементы:
проволоки стальные оцинкованные, производитель – ОАО СИЛУР (Украина).

6 – броня:
гофрированной стальной лентой Shanghai Wangxun New Material Co., Ltd (Китай).

7 – защитная оболочка:
ОКСЛП-Т – полиэтилен высокой плотности, производитель – Borealis (Финляндия);


Основные характеристики

Параметр	Ед. изм.	Значение
Кол-во оптоволокон в кабеле	шт.	8
Номинальный наружный диаметр кабеля	мм	9,2
Минимал. толщина наружной оболочки	мм	2,0
Масса 1 км кабеля	кг	95
Допустимое растягивающее усилие	кН	2,5
Допустимое раздавливающее усилие	кН/см	0,4
Минимальный радиус изгиба	-	15 х Dkaб
Рабочие температуры	°С	от -40 до +50
Температура при прокладке и монтаже	°С	от -20 до +50
Строительная длина	км	≤ 8
Минимал. срок службы	лет	25
Гарантийный срок	лет	3

Дополнительные характеристики

• Выдерживают 20 циклов изгибов на угол ± 90° по минимальному радиусу изгиба при температуре прокладки и монтажа; 10 циклов осевого кручения на угол ± 360° на длине не более 4 м, при нормальной температуре окружающей среды.
• Стойкость к перемотке на барабан с диаметром шейки не менее 40-кратного внешнего диаметра кабеля.
• Стойкость к вибрационной нагрузке в диапазоне частот 10–200 Гц с ускорением 4g.
• Стойкость к повреждению грызунами.
• Устойчивость к воздействию повышенной относительной влажности до 98% при 35 °С.
• Стойкость к воздействию плесневых грибов, инея, атмосферных осадков, соляного тумана, солнечного излучения.
• Водонепроницаемость в продольном направлении.
• Возможность изготовления с температурным диапазоном от -60 до +70 °С.
• Герметичная наружная оболочка кабеля.
• Гидрофобные заполнители кабеля не имеют каплепадения при температуре +70 °С.
• Изоляция цепи «металлические элементы (соединенные вместе) – земля» выдерживает испытательное напряжение 20 кВ постоянного тока или 10 кВ переменного тока частотой 50 Гц в течение 5 секунд.
• Кабели выдерживают импульсный ток растекания величиной 55 кА, длительностью не более 60 мкс.
• Электрическое сопротивление изоляции наружной оболочки кабеля, измеренное между металлическими элементами и окружающей средой (водой), – не менее 2000 МОм x км (для кабелей в исполнении, не распространяющем горение, не менее 1000 МОм x км).

.
