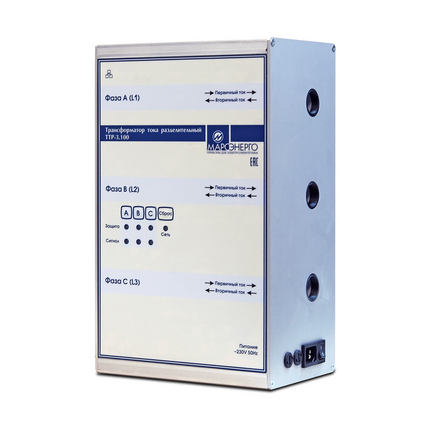

Трансформатор тока разделительный трехфазный ТТР-3.100
Характеристики
| Производитель | НПП Марс-Энерго |
| Длина, мм | 150 |
| Ширина, мм | 220 |
| Высота, мм | 350 |
| Масса, кг | 15 |
| Диапазон рабочих температур, °С | +18...+28 |
| Класс точности | 0.02 |
Гос. реестр № 85612-22.
Трехфазный разделительный трансформатор тока для поверки однофазных и трехфазных шунтовых счетчиков.
Назначение:
Трансформаторы ТТР-3.100 предназначены для гальванической изоляции последовательных цепей однофазных и трехфазных счетчиков электрической энергии от цепей тока поверочных установок при поверке и калибровке счетчиков переменного тока с номинальным напряжением до 0,66 кВ, номинальной частотой 50 или 60 Гц.
Применение:

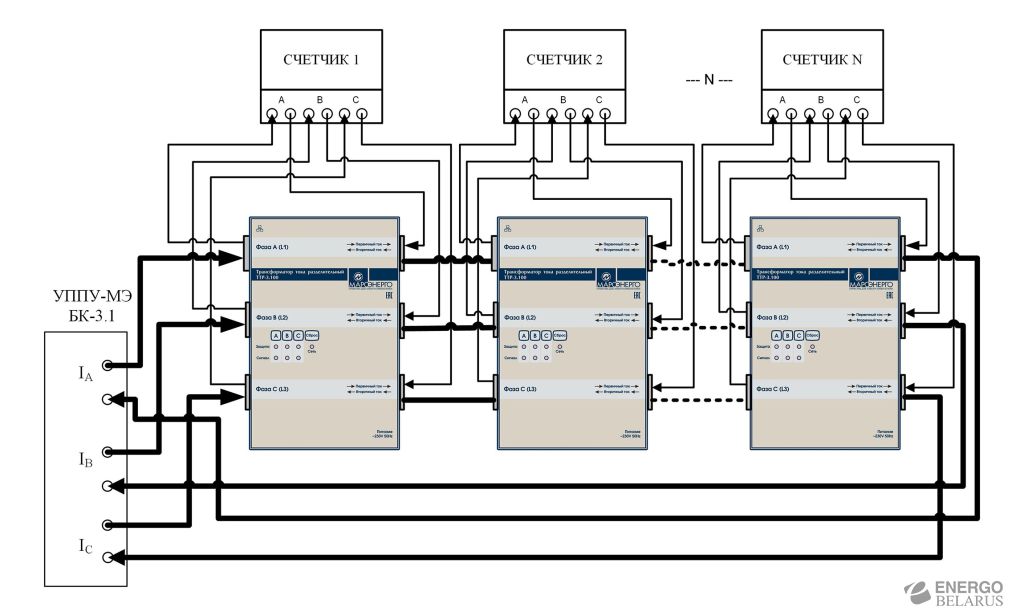

Трансформаторы ТТР-3.100 применяются для поверки и калибровки однофазных и трехфазных счетчиков электрической энергии переменного тока на многоместных поверочных установках УППУ-МЭ 3.1КМ-С.

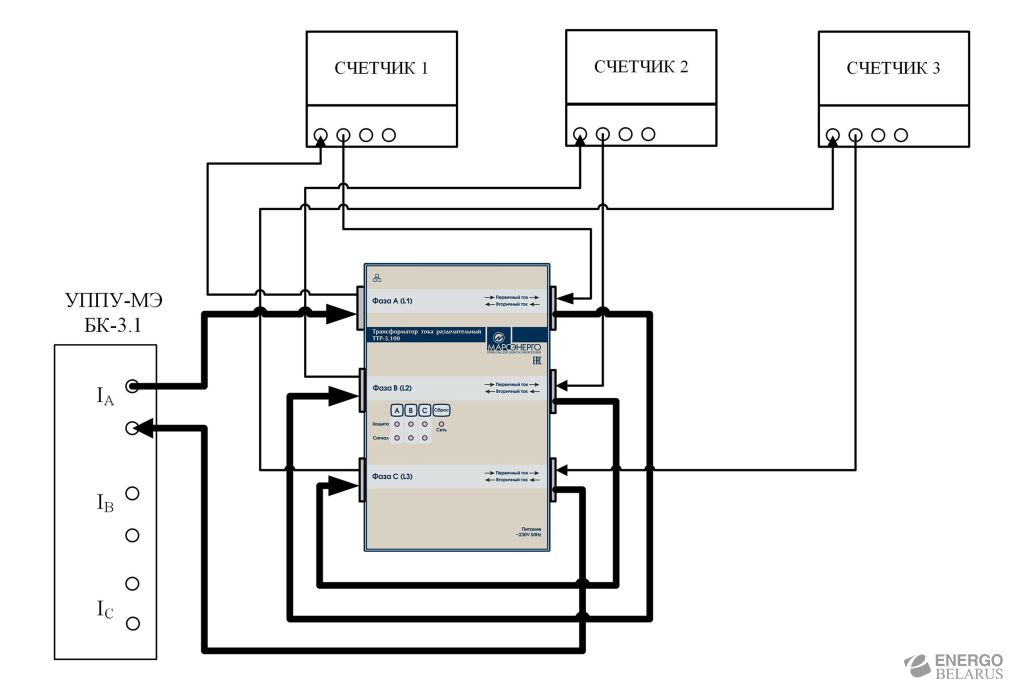

С помощью одного ТТР-3.100 возможна поверка одновременно трех однофазных счетчиков.
Основные метрологические характеристики:
|
Характеристика |
Значение |
|
Диапазон измерений среднеквадратического значения силы переменного тока |
от 0,005 до 120 А |
|
Пределы допускаемой основной относительной токовой погрешности в поддиапазоне: |
|
|
от 5 до 50 мA |
±0,2 % |
|
от 50 мА (включительно) до 1 A |
±0,05 % |
|
от 1 до 120 A |
±0,02 % |
|
Пределы допускаемой основной абсолютной угловой погрешности в поддиапазоне токов: |
|
|
от 5 мА до 1 A |
±2 мин |
|
от 1 до 120 A |
±1 мин
|
Основные технические характеристики
- Электропитание от сети переменного тока: 207 ... 253 В, 45 ... 55 Гц
- Потребляемая мощность по цепи переменного тока: не более 80 ВА
- Диапазон рабочих температур: от +18 до +28 °С
- Масса: не более 15 кг
|
Характеристика |
Значение |
|
Номинальный коэффициент трансформации |
1:1 |
|
Номинальное значение первичного тока |
100 А |
|
Нормальная область значений частоты |
от 45 до 66 Гц |
|
Сопротивление нагрузки вторичной цепи при номинальном значении первичного тока |
не более 5,0 мОм |
|
Технология передачи данных |
Fast Ethernet, IEЕЕ 802.3 |
|
Интерфейс канала 100Base-TX |
RJ 45 |
|
Количество портов Ethernet |
1 |
