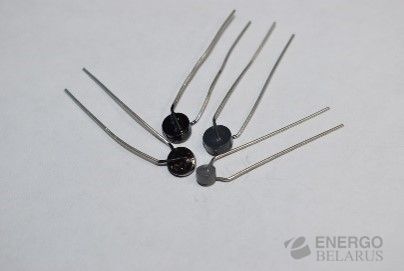

Терморезистор РТС-Л
Характеристики
Терморезисторы с положительным температурным коэффициентом сопротивления (PTC-терморезисторы).
Терморезисторы прямого подогрева с положительным температурным коэффициентом сопротивления РТС-Л предназначены для эксплуатации в качестве встроенных элементов внутри комплектных изделий в цепях переменного тока частотой от 50 Гц до 35 кГц (схема регулирования процесса зажигания люминисцентных ламп).
Терморезисторы изготавливают в соответствии с ТУ BY 300050407.082-2006.
По комплексу технических характеристик выпускаемые терморезисторы с положительным температурным коэффициентом сопротивления (позисторы) находятся на уровне лучших зарубежных аналогов.
Параметры и характеристики
|
Номинальное сопротивление при 25 °С, Rном, Ом |
120; 820 |
150; 330 |
|
Допускаемое отклонение сопротивления от номинального, % |
±30 |
|
|
Размер Dmax, мм |
6,0 |
4,2 |
|
Размер Hmax, мм |
5,5 |
4,2 |
|
Температура переключения, °С |
125±10 |
65±10 |
|
Отношение R150°С к R25°С, не менее |
- |
103 |
|
Отношение R180°С к R25°С, не менее |
103 |
- |
|
Рабочее напряжение, В |
110 |
|
|
Напряжение включения, В |
250 |
|
|
Максимальное допустимое напряжение, В |
400 |
|
|
Ток в установившемся режиме, мА, не более (при 220 В) |
7,0 |
|
Примечание
По согласованию с потребителем допускается поставка терморезисторов без влагозащитного покрытия.
Климатическая категория -25/070/10

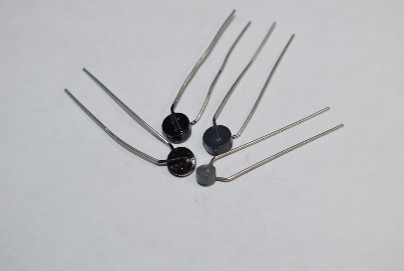

Конструкция – диск; электроды – серебряные; вывода – проволочные однонаправленные.
Типовые характеристики терморезисторов РТС-Л
Примеры условного обозначения
|
РТС-Л |
120 Ом |
±30% |
ТУ BY 300050407.082-2006 |
|
(а) |
(б) |
(в) |
(г) |
a) обозначение вида терморезисторов;
б) номинальное сопротивление;
в) допускаемое отклонение сопротивления от номинального;
г) обозначение документа на поставку.
