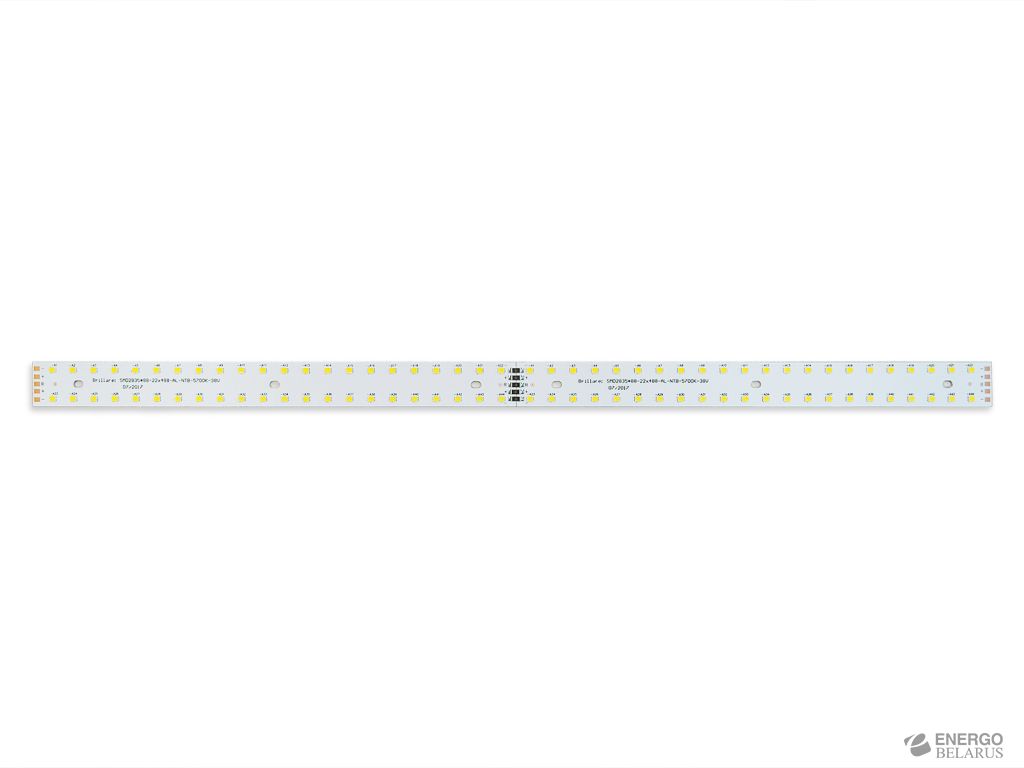

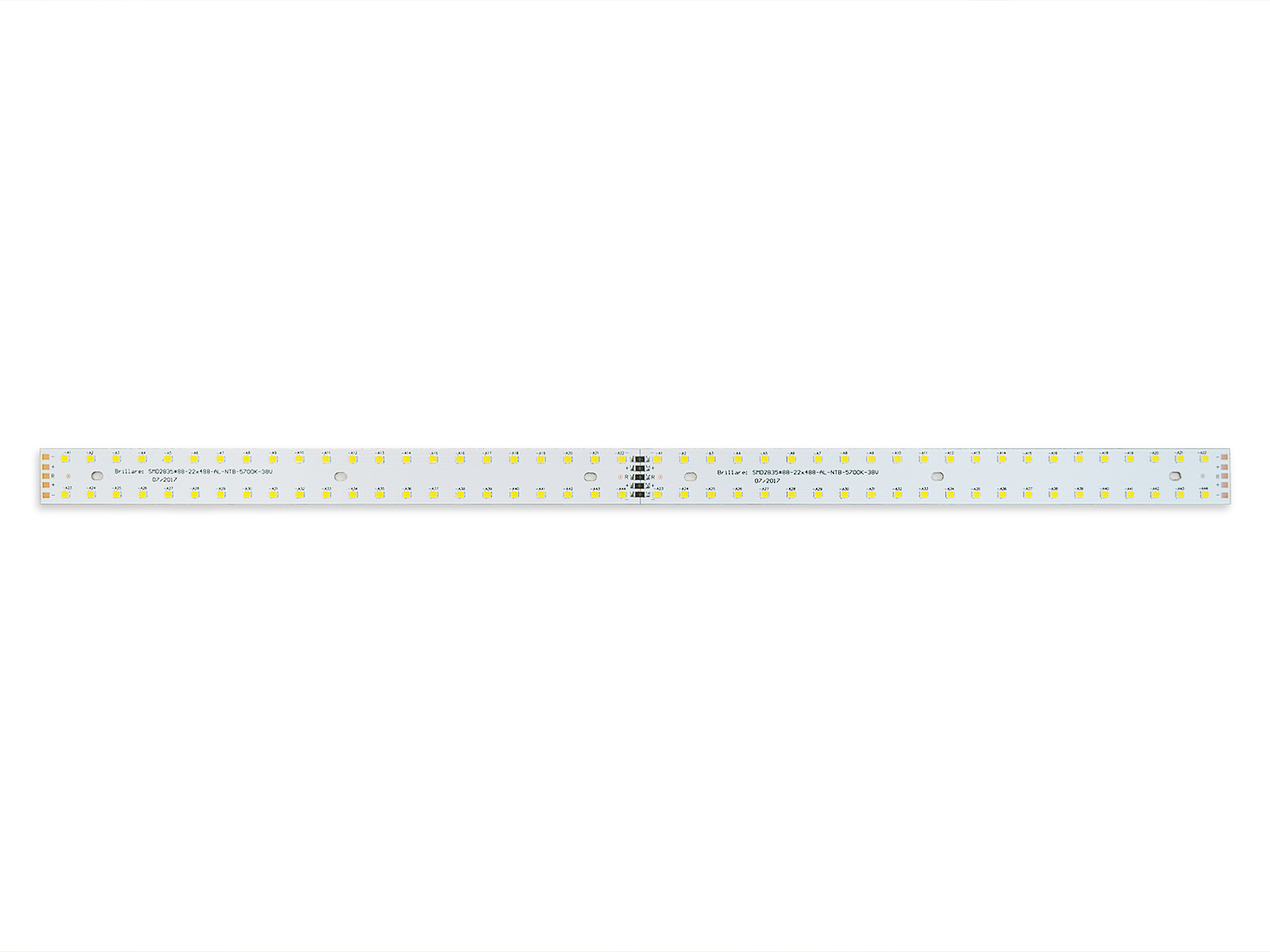

Модуль Brillare SMD2835*88-488x22

Светодиодный модуль Brillare: SMD2835*88-488x22 состоящий из печатной платы на алюминиевой подложке и светодиодов, используется в составе осветительного оборудования в качестве источника света. На обратную сторону модуля может быть нанесена полоса теплопроводящей клейкой ленты, что обеспечивает хороший отвод тепла от светодиодов. Светодиодный модуль имеет 6 монтажных отверстий размером 3,6х5 мм для крепления к корпусу светильника или рабочей поверхности. Для быстрого и безопасного монтажа рекомендуется использовать пластиковые заклепки. В случае использования металлических заклепок рекомендуется использовать изолирующие шайбы, которые препятствуют повреждению изолирующего слоя светодиодного модуля и токоведущих дорожек. По центру модуля с обратной стороны нанесена линия скрайбирования, что при необходимости, позволяет легко разделить модуль на две одинаковые части. Модуль спроектирован таким образом, что в зависимости от установленных на площадки под пайку перемычек, схема включения диодов может быть разная, что позволяет легко подобрать нужный блок питания. Распределение светодиодов обеспечивает равномерное свечение по всей площади модуля. Светодиодные модули Brillare могут комплектоваться с источниками питания ТМ D-Luce, получая в итоге полноценный комплект для переоснащения/модернизации светильников с люминесцентными лампами, а также для производства новых светодиодных светильников. Технические характеристики указаны для последовательного соединения всех частей модуля.

Площадки под пайку.

Алюминиевая подложка, толщина 1,2 мм.

Мощность, Вт (при ном./макс. токе): 43/52*.

Световой поток не менее, лм (при ном./макс. токе): 5540/6190*

Способ подключения: медная фольга, толщина: 28~35 мкм.

* 488x22x1,2
