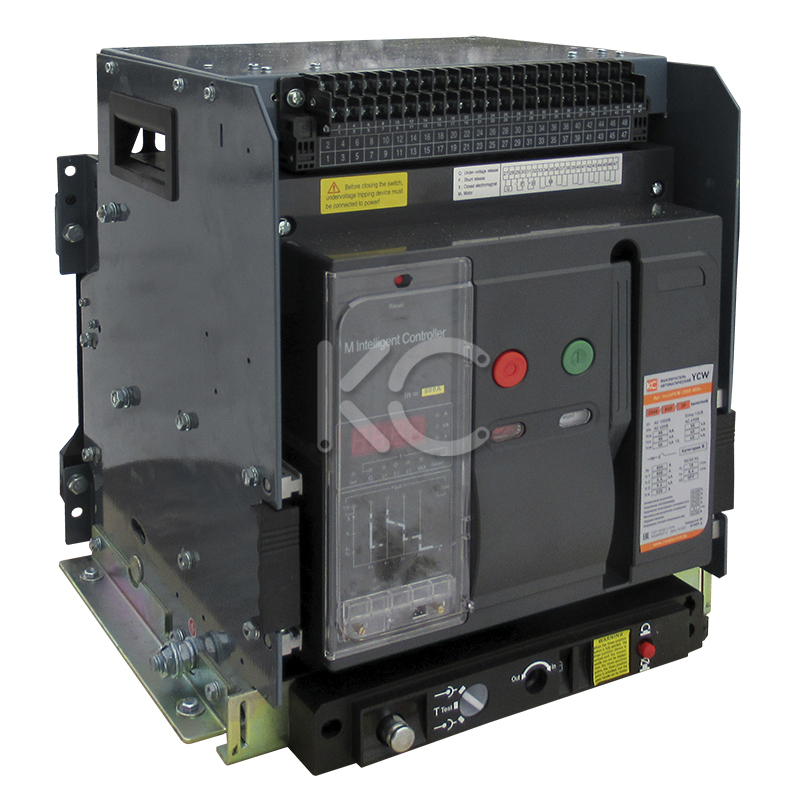

Выключатель автоматический YCW1 2000/2000А 3P 50кА выкатной КС
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 196-398-6
Розничная цена:
6 498,73 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Применение
- Технические характеристики
- Типовая схема подключения
- Габаритные и установочные размеры
Назначение
Выключатели автоматические серии YCW1 КС предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690 В частотой 50 Гц. Выключатели соответствуют требованиям ГОСТ Р 50030.2 (МЭК 60947-2).
Применение
- В качестве вводных автоматических выключателей.
- Защита цепей электродвигателей.
- Защита отходящих линий, в том числе в ГРЩ, ЩС.
- В схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях).
- Защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Технические характеристики
| Параметры | Значения |
|---|---|
| Исполнение | выкатной |
| Номинальный ток в габарите 2000, А | 2000 |
| Номинальная рабочая наибольшая откпючающая способность Ics, кА (эфф.), 400 В | 50 |
| Номинальная рабочая наибольшая откпючающая способность Ics, кА (эфф.), 690 В | 40 |
| Номинальная предельная наибольшая отключающая способностъ Icu, кА (эфф.), 400 В | 80 |
| Номинальная предельная наибольшая отключающая способностъ Icu, кА (эфф.), 690 В | 50 |
| Номинальная наибольшая включающая способность Icm, кА (уд.), 400 В | 176 |
| Номинальная наибольшая включающая способность Icm, кА (уд.), 690 В | 105 |
| Номинальный кратковременно выдерживаемый ток Icw, кА (эфф.) в течение 1 сек., 400 В | 50 |
| Номинальный кратковременно выдерживаемый ток Icw, кА (эфф.) в течение 1 сек., 690 В | 40 |
| Механическая износостойкость, циклов В-0, с обслуживанием | 30000 |
| Механическая износостойкость, циклов В-0, без обслуживания | 15000 |
| Электрическая износостойкость, циклов В-0, 400 В | 12000 |
| Электрическая износостойкость, циклов В-0, 690 В | 10000 |
| Номинальное рабочее напряжение переменного тока частоты 50 Гц, Un, В | 690 |
| Номинальное напряжение изоляции переменного тока частоты 50 Гц, Ui, В | 1000 |
| Номинальное импульсное выдерживаемое напряжение, Uimp, В | 12000 |
| Испытательное напряжение новых выключателей при проверке прочности изоляции переменным током частоты 50 Гц в течение 1 минуты, В | 3500 |
| Время отключения, мс | 25-30 |
| Время включения, не более, мс | 70 |
| Вид расцепителя | микропроцессорный |
| Расположение шин при подключении к выводам выключателя | заднее горизонтальное |
| Количество полюсов (стандарт) | 3P |
| Исполнения под заказ | 3P+N |
| Категория применения по ГОСТ Р 50030.2 | B |
| Степень защиты открыто установленного выключателя | IP30 по лицевой панели, IP00 со стороны выводов |
| Диапазон рабочих температур, °C | от -5 до +60 |
| Климатическое исполнение | УХЛЗ.1 |
| Высота над уровнем моря, м | 2000 |
| Срок службы, не менее, лет | 15 |
Прибор предназначен для коммутации алюминиевым и медным проводом. При этом не допускается одновременное присоединение к одному зажиму медных и алюминиевых проводников. Содержание серебра в YCW1 2000 – 57 г, в YCW1 3200 – 86 г.
Типовая схема подключения
| Схема коммутации вторичных цепей и цепей управления автоматического выключателя YCW1 |
|---|
 |
| I – главные цепи выключателя. II – модуль защиты от сверхтоков. III – модуль цепей вспомогательных контактов. IV – микропроцессор. V – разъем процессора. Л1 – индикатор повреждения на линии. Л2 – индикатор состояния взвода механизма. ЛЗ – индикатор отключенного состояния выключателя. Л4 – индикатор включенного состояния выключателя. Кн1 – кнопка команды на отключение выключателя. Кн2 – кнопка команды на включение выключателя. АХ – вспомогательные контакты выключателя (четыре переключающих контакта). Q – минимальный расцепитель напряжения; выводы 27 и 28 должны быть обязательно подсоединены в главную цепь при установке. F – независимый расцепитель (FX). X – электромагнит включения (XF). М – мотор-редуктор взведения привода. SA – конечный выключатель взвода привода. XT – выводы (клеммные зажимы) цепей вторичной коммутации автоматического выключателя. FU – плавкий предохранитель. Примечание: электромагнит включения необходимо подключать через вспомогательный контакт «NC» воздушного автоматического выключателя, независимый расцепитель – через вспомогательный контакт «NO» воздушного автоматического выключателя. Электромагнит включения и независимый расцепитель предназначены для подачи кратковременных сигналов. |
Габаритные и установочные размеры
| YCW1 2000 выкатной тип |
|---|
 a – 20 мм |
