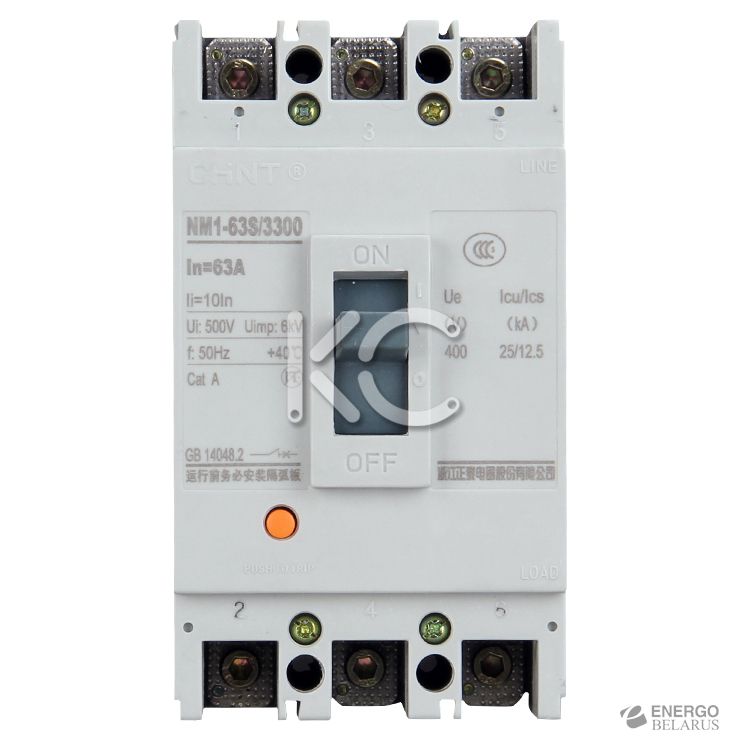

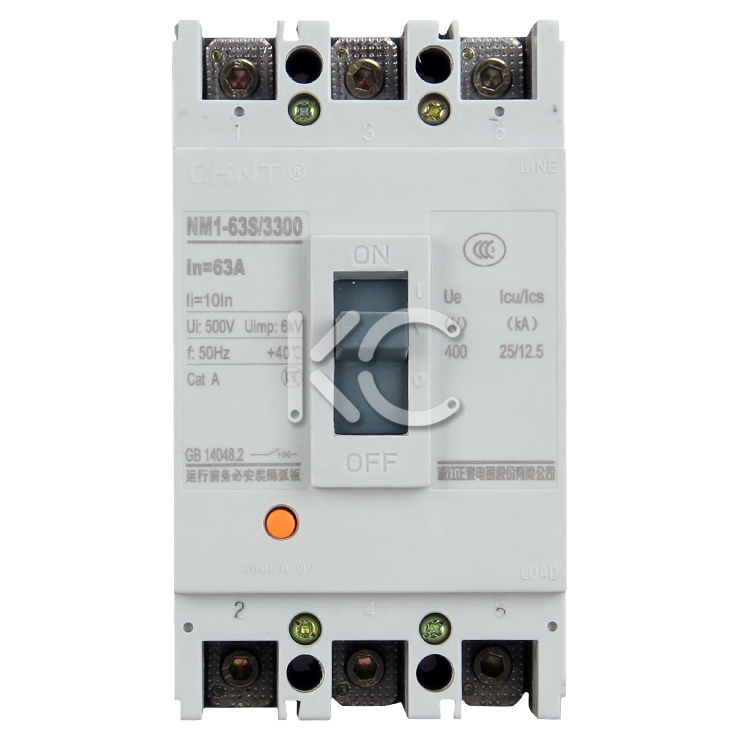

Автоматический выключатель NM1-63S ( 25А 3р 15кА ) CHINT
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-358-3
Розничная цена:
83,97 руб. без НДС
шт.
Цена будет рассчитана для выбранного количества
Характеристики
- Характеристики
- Условия эксплуатации
- Технические характеристики
- Защитные характеристики
- Конструкция выключателей
- Время-токовые характеристики и температурные коэффициенты (исполнения выключателей для защиты распределительных сетей)
- Присоединение проводников
- Габаритные и установочные размеры
Характеристики
- Сертификаты: KEMA, RCC, GOST, UKrSEPRO, EK.
- Условия монтажа: на вертикальной плоскости, в вертикальном или горизонтальном положении.
- Стандарт соответствия: ГОСТ Р 50030.2.
Условия эксплуатации
- Диапазон температур: от -5 до 70°С. Температура 40°С является контрольной для нормирования защитных характеристик выключателей с тепловыми и электромагнитными расцепителями сверхтоков. При применении выключателей с температурой 0° окружающей среды отличной от 40°С следует корректировать значение номинального тока применяя температурный коэффициент.
- Высота над уровнем моря: не более 2000 м (при применении выключателей на большей высоте следует учитывать необходимость снижения величины номинального тока).
- Категория загрязнения среды: 3.
- Допустимая влажность воздуха: Допустимая относительная влажность воздуха в месте установки выключателя не должна превышать 50% при температуре 40°С. Более высокое значение влажности допустимо при более низкой температуре, например, влажность воздуха 90% допустима при температуре не более 20°С. Необходимо принять меры защиты от выпадения росы на выключателе.
Технические характеристики
| Параметры | Значения |
|---|---|
| Наибольший номинальный ток выключателя, А | 63 |
| Номинальные токи, А | 25 |
| Номинальное напряжения изоляции, В | 500 |
| Номинальное импульсное выдерживаемое напряжение Uimp , В | 6 |
| Номинальные рабочие напряжения, В | 415 |
| Расстояние зоны ионизации, мм | ≤50 |
| Классы отключающей способности | S |
| Число полюсов | 3 |
| Номинальная предельная наибольшая отключающая способность (Icu, кА Rms) (действующее значение). Испытательный цикл: О - t - СО*. AC 220/230/240В. | 20 |
| Номинальная предельная наибольшая отключающая способность (Icu, кА Rms) (действующее значение). Испытательный цикл: О - t - СО*. AC 380/400/415В. | 15 |
| Номинальная рабочая наибольшая отключающая способность Ics, кА (действующее значение). Испытательный цикл: O - t - CO - t- CO*. | 50% |
| Функция изоляции | ■ |
| Класс применения | A |
| Переднее присоединение | ■ |
| Заднее присоединение шинами | ■ |
| Независимый расцепитель | ■ |
| Минимальный расцепитель напряжения | ■ |
| Вспомогательные контакты | ■ |
| Сигнальные контакты | ■ |
* Символы О, t, CO в испытательных циклах означают: О – операция автоматического отключения при появлении тока К.З. предварительно включённого выключателя; t – интервал времени между двумя последовательными операциями при испытании в условиях короткого замыкания (3 минуты); СО – операция включения на короткое замыкание с последующей операцией автоматического отключения.
Защитные характеристики
Время срабатывания выключателя в зоне токов перегрузки (исполнения для защиты сетей и оборудования) при нагрузке всех полюсов.
| № | Испытательный ток | I/In | Время воздействия | Состояние выключателя |
|---|---|---|---|---|
| 1 | Ток несрабатывания (выключатель не должен отключаться) | 1.05 | 1 час при In не более 63А 2 часа при In более 63А | холодное состояние |
| 2 | Ток срабатывания (выключатель должен сработать) | 1.30 | 1 час при In не более 63А 2 часа при In более 63А | непосредственно после испытаний по п.1 |
Время срабатывания выключателя в зоне токов перегрузки (исполнения для защиты электродвигателей) при нагрузке всех полюсов (характеристики, согласованные с ГОСТ Р 50030.4.1).
| № | Испытательный ток | Время воздействия | Состояние выключателя | Для выключателей номинальных токов |
|---|---|---|---|---|
| 1 | 1.0In | 2 часа | холодное состояние | любого значения In |
| 2 | 1.2In | менее 2-х часов | непосредственно после испытаний по п.1 | любого значения In |
| 3 | 1.5In | не более 4-х минут | холодное состояние | 10 ≤In ≤250 |
| не более 8 минут | холодное состояние | 250 ≤In ≤630 | ||
| 4 | 7.2In | от 4 -х до 8 секунд включительно | холодное состояние | 10 ≤In ≤250 |
| от 6 до 10 секунд включительно | холодное состояние | 250 ≤In ≤630 |
Конструкция выключателей
| Автоматические выключатели серии NM1 | |
|---|---|
| 1 - Автоматический выключатель |  |
| 2 - Автоматический выключатель с выводами заднего присоединения | |
| 3 - Расцепитель минимального напряжения | |
| 4 - Независимый расцепитель | |
| 5 - Сигнальные контакты | |
| 6 - Вспомогательные контакты | |
| 7 - Моторный привод | |
| 8 - Ручной поворотный привод | |
| 9 - Механическая блокировка | |
| 10 - Защитные крышки выводов | |
| 11 - Внешние выводы для переднего присоединения | |
Время-токовые характеристики и температурные коэффициенты (исполнения выключателей для защиты распределительных сетей)
| Характеристики выключателей NM1-63 (10~32) | Характеристика температурной зависимости выключателей NM1-63 (10~32) |
|---|---|
 |  |
Температурная зависимость номинального тока. Значения номинального тока выключателей в диапазоне рабочих температур (выключатели отрегулированы для условной рабочей температуры 40°С).
| Исполнения выключателя | Номинальные токи | Значения поправочных коэффициентов к номинальному току при различных температурах | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -5℃ | 0℃ | 5℃ | 10℃ | 15℃ | 20℃ | 25℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55℃ | 60℃ | ||
| NM1-63S, H | 10~32A | 1.18 | 1.17 | 1.16 | 1.14 | 1.12 | 1.09 | 1.07 | 1.05 | 1.03 | 1 | 0.97 | 0.95 | 0.92 | 0.87 |
Присоединение проводников
| Стационарное исполнение, переднее присоединение – подсоединение с помощью кабельных наконечников, шин, внешних зажимов (для выключателей 10-1250 А) | Типы крепёжных винтов и болтов | ||||
|---|---|---|---|---|---|
 |  | ||||
| Наибольший номинальный ток исполнения, А | Номинальный ток, А | Класс отключающей способности | Виды крепёжных винтов и болтов | ||
| болт с внутренним шестигранником | болт с головкой под ключ | шлицем | |||
| 63 | 25 | S | ■ | ||
| Гнездовые зажимы для присоединения жил проводов и кабелей (применяются для выводов выключателей 16-630 А) | |||||
 | |||||
| Заднее присоединение шинами и кабельными наконечниками (имеется только в исполнениях 3-х и 4-х полюсных выключателей NM1-63 – NM1-800) | |||||
 | |||||
 | Положения установки выключателя и подключения, указанные на рисунках 1 и 2 являются нормальными при эксплуатации. При этих положениях обеспечивается отключающая способность, указанная в каталоге. Положение установки и подключения на рисунке 3 не рекомендуется, т.к. требует уточнения и согласования характеристик с изготовителем. Положение установки и подключения, указанное на рисунке 4 не допускается. | ||||
Габаритные и установочные размеры
| Исполнения NM1-63, 125, 250, трёхполюсные (стационарное исполнение) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
  | |||||||||||||||||
| Габаритные размеры | Установочные размеры | ||||||||||||||||
| C | E | F | G | G1 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | W | W1 | A | B | Φd |
| 85 | 48 | 22 | 14 | 6.5 | 72 | 90 | 18 | 4 | 6 | 135 | 233 | 117 | 76 | 25 | 25 | 117 | 4.5 |
| Исполнение NM1-63, 125, 250, трёхполюсный (заднее присоединение) | Размеры отверстий на монтажной панели установки выключателей заднего присоединения (трёхполюсный) | ||||||||||||||||
 |  | ||||||||||||||||
| Размеры выключателей заднего присоединения | |||||||||||||||||
| A | φd | φD | φD1 | H6 | H7 | L2 | L3 | M | W1 | ||||||||
| 25 | 4.5 | 8 | 8 | 32 | 47 | 117 | 117 | M6 | 25 | ||||||||
