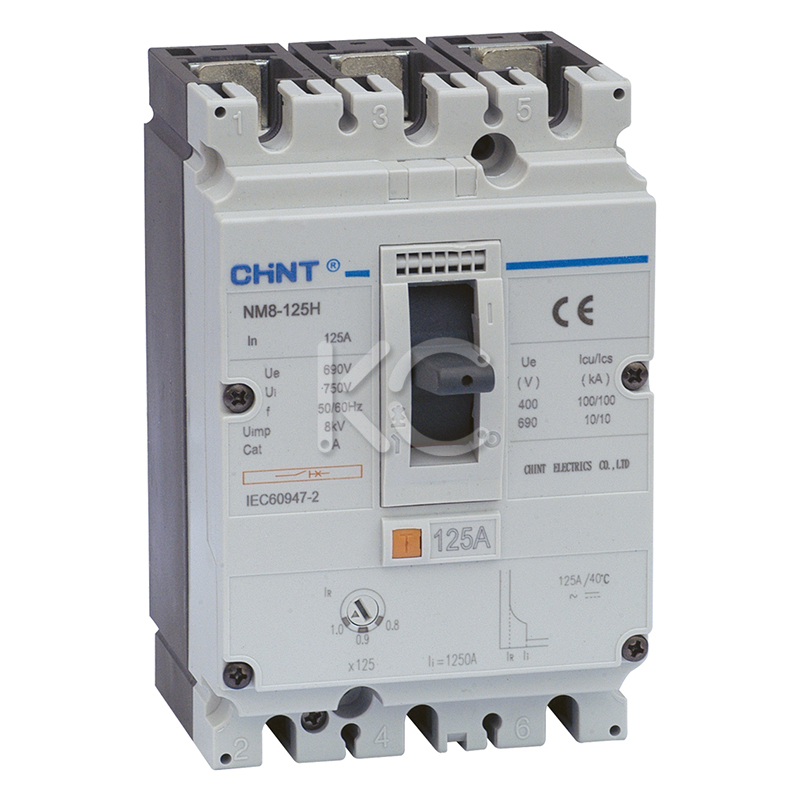

Автоматический выключатель NM8-125S ( 16А 3р 50кА ) CHINT

• Характеристики
• Условия применения
• Конструкция выключателей
• Технические характеристики
• Расцепители
• Время-токовые характеристики
• Установка и монтаж
• Габаритные и установочные размеры

Характеристики

Сертификаты: EAC, KEMA, CE, UKrSEPRO, CB. Стандарт соответствия: ГОСТ Р 50030.2.

Условия применения

Диапазон температур от -25 до 70 °C. Температура 40 °C является контрольной для нормирования защитных характеристик выключателей с тепловыми и электромагнитными расцепителями сверхтоков. При применении выключателей с температурой окружающей среды отличной от 40 °C следует корректировать значение номинального тока применяя температурный коэффициент.

Высота над уровнем моря не более 2000 м (при применении выключателей на большей высоте следует учитывать необходимость снижения величины номинального тока).

Категория загрязнения среды: 3.

Допустимая относительная влажность воздуха в месте установки выключателя не должна превышать 50% при температуре 40 °C. Более высокое значение влажности допустимо при более низкой температуре, например, влажность воздуха 90% допустима при температуре не более 20 °C. Необходимо принять меры защиты от выпадения росы на выключателе.

Конструкция выключателей

Автоматические выключатели серии NM8
1 - Автоматический выключатель. 2 - Тепловой и электромагнитный расцепитель. 3 - Электронный расцепитель. 4 - Основание для втычного исполнения. 5 - Ручной поворотный привод 6 - Моторный привод. 7 - Расцепитель минимального напряжения. 8 - Независимый расцепитель. 9 - Сигнальный контакт.	10 - Вспомогательные контакты. 11 - Внешние выводы для переднего присоединения. 12 - Внешние выводы для заднего присоединения. 13 - Блокиратор рукоятки. 14 - Защитные крышки выводов (малые). 15 - Защитные крышки выводов (большие). 16 - Скобы для крепления на Дин-рейку. 17 - Клеммы для присоединения проводников. 18 - Механическая блокировка.

Технические характеристики

Примечание: при значениях напряжения Ue ≥660B, Ics=50% Icu.

Специальные условия применения выключателей в цепях постоянного (DC) тока. При применении выключателей в цепях постоянного тока необходимо учитывать число полюсов выключателя, используемых для коммутации сети при различных значениях рабочего напряжения, а также учитывать необходимость правильного подключения выключателей к сети и нагрузке.

Защитные и изоляционные характеристики трёхполюсных выключателей обеспечиваются при условии присоединения сети и нагрузки в соответствии с нижеприведёнными схемами. Ics=Icu=10kA.

Схема A: Использование по одному полюса для разрыва цепи каждой полярности	Схема B: Использование двух полюсов для разрыва цепи одной полярности и одного полюса для разрыва цепи другой полярности	Схема C: Использование трёх полюсов для разрыва цепи одной полярности
Примечание: в случае отсутствия соединения отрицательного полюса с заземлёнными частями, следует исключить возможность замыкания на землю отрицательного потенциала при коммутационных операциях.	Примечание: в случае отсутствия соединения отрицательного полюса с заземлёнными частями, следует исключить возможность замыкания на землю отрицательного потенциала при коммутационных операциях.

В таблице приведены возможности применения выключателей в цепи постоянного тока в зависимости от величины рабочего напряжения, типа выключателя и типа сети:

Расцепители

Тепловой и электромагнитный расцепитель NM8-125 имеет регулировку защитных характеристик.

a - Регулятор характеристики в зоне токов перегрузки, b - Регулятор характеристики в зоне токов короткого замыкания

Характеристики расцепителя в зоне токов перегрузки исполнения для защиты линий и оборудования.

Характеристики расцепителя в зоне токов перегрузки исполнения для электродвигателей.

Время-токовые характеристики

Время-токовые характеристики (при окружающей температуре 40 °C), NM8-125 (16 A, 20 A)

С изменением температуры окружающей среды изменяется защитная характеристика в зоне токов перегрузки (изменяется значение тока срабатывания).

Значения температурных коэффициентов в зависимости от температуры окружающей среды для выключателей с тепловым и электромагнитным расцепителями.

Установка и монтаж

Способы подвода питания (линии)
Подсоединение питания к выключатели можно осуществлять сверху или снизу, т.к. место подвода не оказывает существенного влияния на работоспособность и характеристики выключателей.
Способы установки выключателей в пространстве
Выключатели стационарного и втычного исполнений могут быть установлены в следующих положениях.
Способы установки и крепления
Выключатели стационарного и втычного исполнений могут монтироваться следующим образом.
Автоматические выключатели типов NM8(S)-125, 250 стационарного исполнения переднего присоединения крепятся к DIN-рейке с помощью переходной паненли.

Расстояния безопасности
Минимальные расстояния между выключателями.
Минимальное расстояние между выключателем и защитной оперативной панелью для управления выключателем выступающей за панель рукояткой.
Минимальные расстояния между выключателем и боковой стороной защитной панели.
Минимальные расстояния между выше и нижерасположенными частями и выключателями.
Ue	C	Расстояния до изолированных металлических панелей или изолированных проводников, мм		Расстояния до окрашенных или неокрашенных метал. панелей, мм
		D1	D2	D1	D2
Ue≤440В	10	30	30	35	35
Ue<600В	20	30	30	35	35
Ue≥600В	30	30	30	35	35

Примечание: при напряжениях 500 B, присоединяемые проводники перед монтажом должны быть изолированы.

Присоединение кабелей и медных шин
Винты (болты) для переднего присоединения медных (алюминиевых) кабелей и медных шин к внутренним зажимам. Размеры присоединительных винтов и болтов NM8-125: M6.
Расстояния между полюсами, мм	30
L, мм	≤15
D, мм	≤7
φ, мм	>6
Болты и винты для переднего присоединения медных (алюминиевых) кабелей и медных шин к внешним выводам. Размеры винтов и болтов NM8-125: M6.
Расстояние между полюсами, мм	30
L, мм	≤15
D, мм	≤7
φ, мм	>6

Присоединение к гнездовым зажимам
L, мм	16
Сечения, мм2	2.5~70
Заднее присоединение проводников (к шинам)
Для данного способа монтажа выводы выключателя должны быть предназначены для присоединения медных шин.	Присоединение шинами
Присоединение к втычному исполнению выключателей
Применяется два способа присоединения кабелей и шин: фронтальное и вертикальное, при присоединении шинами существует ограничение по ширине присоединяемой шины.	Втычное исполнение
Стандартные сечения присоединяемых медных кабелей и шин
Номинальный ток, А	16
Жилы медных кабелей, сечение, мм2	2.5
Сечение присоединяемых проводников
In (A)	16
Медные проводники, поперечное сечение, мм2	2.5

Габаритные и установочные размеры

3P								Разметка монтажной панели, 3P
Разметка шин, 3P								DIN-рейка для NM8(S)-125, 250
L1	L2	H0	H1	H2	K	K1	K2	G1	G2	W0	W1	W2	W3	d
140	240	72	79	103	15	30	60	56	112	30	90	120	62	6

3P						Разметка монтажной панели, 3P
H3	H4	W0	K	K1	K2	G1	G2	G3	G4	d	d1	D
47	87	30	15	30	60	56	112	62.5	125	6	6	15

Расположение монтажных панелей, 3P								Разметка монтажной панели M, 3P
Разметка шин, 3P								Разметка монтажной панели N для фронтального присоединения Изоляционная панель должна быть установлена ранее основания и монтажной панели, 3P
Разметка монтажной панели N для присоединения к шинам Изоляционная панель должна быть установлена ранее основания и монтажной панели, 3P
								Ограничение по ширине шин !
								Ограничение шин по ширине !
W0	W1	W2	L5	L6	H5	H6	H7	K	K1	K2	K3	K4	K5	K6	K7
30	90	120	90	180	24	40	67	15	30	60	47	94	124	30	60
K8	G5	G6	G7	G8	G9	G10	G11	G12	G13	G14	G15	G16	d2	D2	U
90	77	154	85.2	170.4	32.5	65	68	136	54.5	109	70.5	141	6	26	≤32

Размеры, мм
P1	P2	R1	R2	R3	R4	R5	R6	C1	C2	C3	C4
73	80	13	26	46.5	93	123	65	26	68	50.5	101
