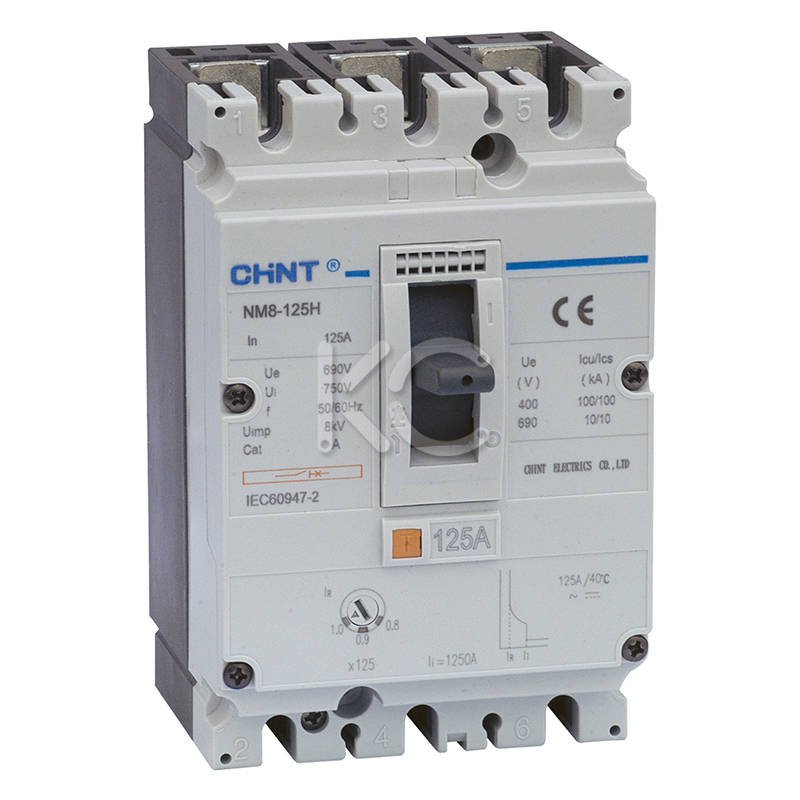

Автоматический выключатель NM8-125S ( 25А 3р 50кА ) CHINT
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 196-365-4
Розничная цена:
350,96 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
Характеристики
Сертификаты: EAC, KEMA, CE, UKrSEPRO, CB. Стандарт соответствия: ГОСТ Р 50030.2.
Условия применения
Диапазон температур от -25 до 70 °C. Температура 40 °C является контрольной для нормирования защитных характеристик выключателей с тепловыми и электромагнитными расцепителями сверхтоков. При применении выключателей с температурой окружающей среды отличной от 40 °C следует корректировать значение номинального тока применяя температурный коэффициент.
Высота над уровнем моря не более 2000 м (при применении выключателей на большей высоте следует учитывать необходимость снижения величины номинального тока).
Категория загрязнения среды: 3.
Допустимая относительная влажность воздуха в месте установки выключателя не должна превышать 50% при температуре 40 °C. Более высокое значение влажности допустимо при более низкой температуре, например, влажность воздуха 90% допустима при температуре не более 20 °C. Необходимо принять меры защиты от выпадения росы на выключателе.
Конструкция выключателей
| Автоматические выключатели серии NM8 | |
|---|---|
 | |
| 1 - Автоматический выключатель. 2 - Тепловой и электромагнитный расцепитель. 3 - Электронный расцепитель. 4 - Основание для втычного исполнения. 5 - Ручной поворотный привод 6 - Моторный привод. 7 - Расцепитель минимального напряжения. 8 - Независимый расцепитель. 9 - Сигнальный контакт. | 10 - Вспомогательные контакты. 11 - Внешние выводы для переднего присоединения. 12 - Внешние выводы для заднего присоединения. 13 - Блокиратор рукоятки. 14 - Защитные крышки выводов (малые). 15 - Защитные крышки выводов (большие). 16 - Скобы для крепления на Дин-рейку. 17 - Клеммы для присоединения проводников. 18 - Механическая блокировка. |
Технические характеристики
| Параметры | Значения |
|---|---|
| Типоразмер | 1 |
| Электрические характеристики | ГОСТ Р 50030.2 |
| Номинальный ток A, In | 25 |
| Номинальное напряжение изоляции Ui, B | 750 |
| Номинальное импульсное выдерживаемое напряжение Uimp, kB | 8 |
| Номинальные рабочие напряжения Ue, B, AC 50/60 Гц | 690 |
| Число полюсов | 3 |
| Класс отключающей способности | S |
| Номинальная предельная наибольшая отключающая способность Icu, kA (действующее значение), AC 220/230/240 В | 85 |
| Номинальная предельная наибольшая отключающая способность Icu, kA (действующее значение), AC 380/400/415 В | 50 |
| Номинальная предельная наибольшая отключающая способность Icu, kA (действующее значение), AC 440 В | 50 |
| Номинальная предельная наибольшая отключающая способность Icu, kA (действующее значение), AC 500 В | 35 |
| Номинальная предельная наибольшая отключающая способность Icu, kA (действующее значение), AC 660/690 В | 5 |
| Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) | 100 |
| Пригодность к разъединению | ? |
| Категория применения | A |
| Надёжность изоляции | ? |
| Механическая износостойкость, циклов СО | 20000 |
| Электрическая (коммутационная) износостойкость, циклов СО | 20000 |
| Расцепители защиты от сверхтоков | тепловой и электромагнитный |
| Защита в зоне токов перегрузки и короткого замыкания | ? |
| Защита в зоне токов перегрузки | ? |
| Защита в зоне токов короткого замыкания | ? |
| Защита от токов утечки, посредством модуля защиты, управляемого дифференциальным током | - |
| Виды монтажа и подключения | |
| Стационарное на панели, переднее присоединение проводников | ? |
| Стационарное на панели, присоединение к шинам | ? |
| Стационарное на DIN-рейке, переднее присоединение проводников | ? |
| Втычное, переднее присоединение проводников | ? |
| Втычное, присоединение к шинам | ? |
| Ручное управление выключателем, посредством поворотной рукоятки | ? |
| Ручное управление выключателем, управления через оперативную панель | ? |
| Моторный привод | ? |
| Возможность дистанционного ручного управления или от системы автоматического управления | ? |
| Независимый расцепитель и расцепитель минимального напряжения | ? |
| Вспомогательные и сигнальный контакты | ? |
| Устройства блокировки рукоятки | ? |
| Дополнительные узлы и принадлежности для монтажа и подключения | |
| Зажимы для присоединения проводников | ? |
| Внешние выводы для присоединения проводников | ? |
| Внешние выводы для присоединения к шинам | ? |
| Скобы для крепления на Дин-рейку | ? |
| Основание для втычного исполнения | ? |
| Защитные крышки выводов | ? |
| Перегородки (пластины) для разделения выхлопных газов | ? |
| Размеры (WхHхL, стационарное исполнение, переднее присоединение проводников), мм | 90х140х79 |
Примечание: при значениях напряжения Ue >=660B, Ics=50% Icu.
Специальные условия применения выключателей в цепях постоянного (DC) тока. При применении выключателей в цепях постоянного тока необходимо учитывать число полюсов выключателя, используемых для коммутации сети при различных значениях рабочего напряжения, а также учитывать необходимость правильного подключения выключателей к сети и нагрузке.
Защитные и изоляционные характеристики трёхполюсных выключателей обеспечиваются при условии присоединения сети и нагрузки в соответствии с нижеприведёнными схемами. Ics=Icu=10kA.
| Схема A: Использование по одному полюса для разрыва цепи каждой полярности | Схема B: Использование двух полюсов для разрыва цепи одной полярности и одного полюса для разрыва цепи другой полярности | Схема C: Использование трёх полюсов для разрыва цепи одной полярности |
|---|---|---|
 |  |  |
| Примечание: в случае отсутствия соединения отрицательного полюса с заземлёнными частями, следует исключить возможность замыкания на землю отрицательного потенциала при коммутационных операциях. | Примечание: в случае отсутствия соединения отрицательного полюса с заземлёнными частями, следует исключить возможность замыкания на землю отрицательного потенциала при коммутационных операциях. |
В таблице приведены возможности применения выключателей в цепи постоянного тока в зависимости от величины рабочего напряжения, типа выключателя и типа сети:
| Номинальное напряжение, В | Защитная функция | Обеспечение изоляции | Изолированная сеть | Сеть с заземлением одного из полюсов | Сеть со средней точкой заземления |
|---|---|---|---|---|---|
|
