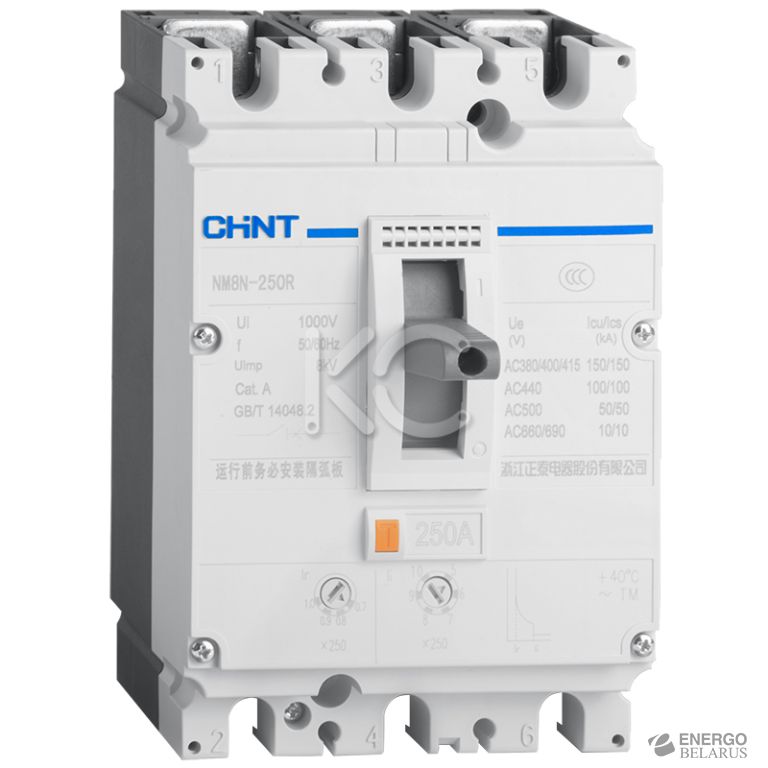

Автоматический выключатель NM8N-250S TM 3P 160А 50кА с рег. термомаг. расцепителем (R)(CHINT)
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-369-0
Розничная цена:
836,59 руб. без НДС
Характеристики
- Назначение
- Условия эксплуатации
- Технические характеристики
- Расцепитель
- Кривая срабатывания
- Монтаж автоматического выключателя
Назначение
Автоматический выключатель в литом корпусе серии NM8N предназначен для работы с цепями переменного тока частотой 50/60 Гц с номинальным напряжением 690 В и ниже. Он обеспечивает защиту цепей и электрооборудования от перегрузок по напряжению, коротких замыканий или пониженного напряжения, а также защиту от перегрузок по напряжению, коротких замыканий или пониженного напряжения при нечастых запусках двигателя. Изделия имеют функции защиты распределительных устройств, двигателей, защиты по дифференциальному току и функции полного отключения. Автоматический выключатель может монтироваться вертикально, горизонтально, а также допускает подключение силовых линий снизу корпуса.
Совместимые стандарты:
- IEC60947-1 Аппаратура распределения и управления низковольтная. Общие правила;
- IEC60947-2 Аппаратура распределения и управления низковольтная. Автоматические выключатели;
- IEC60947-3 Аппаратура распределения и управления низковольтная. Выключатели, разъединители, выключатели-разъединители и комбинации их с предохранителями;
- IEC60947-4-1 Электромеханические контакторы и пускатели двигателей (включая устройства защиты двигателей) для низковольтной коммутационной аппаратуры механизмов управления.
Условия эксплуатации
- Температура эксплуатации и хранения: от -40 до +70 °C; среднее значение в течение 24 часов не должно превышать +35 °C; при температуре окружающей среды от -40 до +70 °C пользователи должны учитывать снижение эксплуатационных характеристик или предусмотреть компенсацию температуры.
- Высота над уровнем моря: ≤ 2000 м.
- Степень загрязнения: 3.
- Степень защиты: IP40.
- Атмосферные условия: на месте монтажа относительная влажность не должна превышать 50% при макс. температуре +40 °С, более высокая относительная влажность допускается при более низкой температуре. Например, относительная влажность может составлять 90% при +20 °С, необходимо принять специальные меры для предотвращения выпадения росы.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальный рабочий ток In A, 40 °C | 160 |
| Номинальное напряжение изоляции Ui, В | 1000 |
| Номинальное выдерживаемое импульсное напряжение, кВ | 8 |
| Номинальное рабочее напряжение Ue, В, перем. ток 50/60 Гц | 380/400/415, 440, 500, 660/690 |
| Код отключающей способности | S |
| Количество полюсов | 3P |
| Номинальная предельная отключающая способность при коротком замыкании Icu, кА, 380/400/415 В перем. тока | 50 |
| Номинальная предельная отключающая способность при коротком замыкании Icu, кА, 440 В перем. тока | 50 |
| Номинальная предельная отключающая способность при коротком замыкании Icu, кА, 500 В перем. тока | 40 |
| Номинальная предельная отключающая способность при коротком замыкании Icu, кА, 660/690 В перем. тока | 8 |
| Номинальная отключающая способность lcs, кA, 380/400/415 В перем. тока | 50 |
| Номинальная отключающая способность lcs, кA, 440 В перем. тока | 50 |
| Номинальная отключающая способность lcs, кA, 500 В перем. тока | 40 |
| Номинальная отключающая способность lcs, кA, 660/690 В перем. тока | 8 |
| Номинальный кратковременно выдерживаемый ток lcw, кA | - |
| Стандарт | МЭК/EN 60947-2 |
| Категория применения | A |
| Температура окружающей среды, °C | от -40 до +70 |
| Безопасность изоляции | ■ |
| Искровой зазор | 0 |
| Срок службы механической части, количество переключений | 15000 |
| Срок службы электрической части, количество переключений | 6000 (415 В перем. тока, ln), 1500 (690 В перем. тока, ln) |
| Защита распределительных цепей | TM |
| Монтаж и подключение | |
| Фиксированный тип, фронтальное подключение | ■ |
| Фиксированный тип, заднее подключение | ■ |
| Вставной тип, фронтальное подключение | ■ |
| Вставной тип, заднее подключение | ■ |
| Выкатной тип, фронтальное подключение | - |
| Выкатной тип, заднее подключение | - |
| DIN-рейка, фронтальное подключение | ■ |
| Размеры (Ш х В х Г), мм | 105 х 157 х 88.7 |
Расцепитель
Термомагнитный расцепитель автоматических выключателей NM8N можно настраивать для соответствия требованиям защиты.
| Параметры | Значения |
|---|---|
| Термомагнитный расцепитель TM | 250 |
| Количество полюсов | 3P |
| Номинальный ток, A | 160 |
| Защита от перегрузки | |
| Устанавливаемый ток (A) Ir = Inx | 0.7-0.8-0.9-1.0 |
| Мгновенная защита от короткого замыкания | |
| Устанавливаемый ток (A) Ii = Inx | 5-6-7-8-9-10 |
| Защита полюса N | |
| Устанавливаемый ток (A) IiN = Inx | аналогично другим 3-фазным полюсам |
Кривая срабатывания
| Термомагнитный тип для распределения энергии, NM8N-250 (160, 180 A) |
|---|
 |
Монтаж автоматического выключателя
| Варианты подключения |
|---|
 |
| Варианты монтажа |
 |
| Безопасное расстояние |
 |
| NM8N-250, фронтальное подключение (3P/4P) |
|---|
 |
| NM8N-250, заднее подключение (3P/4P) |
 |
| NM8N-250 вставного типа, фронтальное подключение |
 |
| NM8N-250 вставного типа, заднее подключение |
 |
| NM8N-250, монтаж на DIN-рейке |
 |
| NM8N-250, монтаж на DIN-рейке (необходим переходник для установки на DIN-рейку) |
 |
