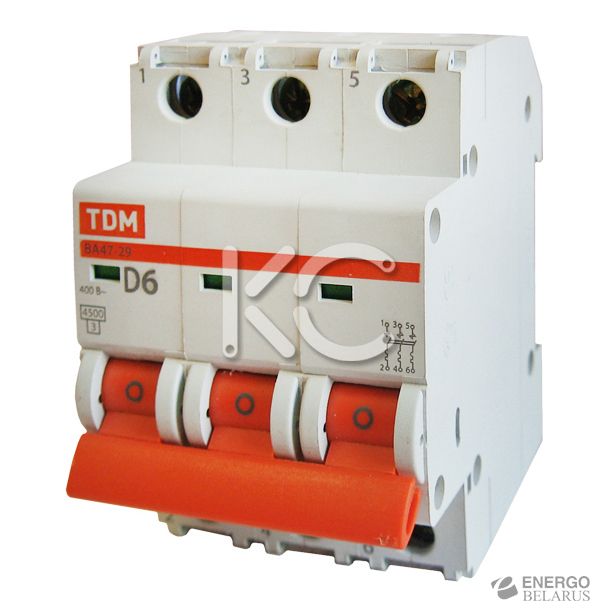

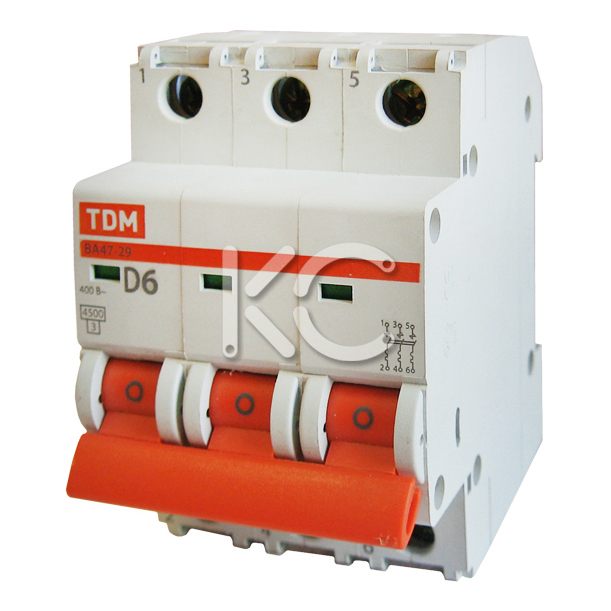

Автоматический выключатель ВА47-29 6А 3р D4,5кА TDM

• Назначение
• Применение
• Время-токовые характеристики отключения
• Материалы
• Преимущества
• Конструкция
• Технические характеристики
• Типовая схема подключения
• Особенности монтажа
• Габаритные размеры

Назначение

• Проведение тока в нормальном режиме.
• Отключение тока при коротких замыканиях или перегрузке.
• Оперативное включение и выключение электрических цепей.

Применение

Вводно-распределительные устройства жилых и общественных зданий.

Время-токовые характеристики отключения

Характеристика D (срабатывание в зоне свыше 10-14 In) – групповые цепи и нагрузки с высокими пусковыми токами: приборы и оборудование с асинхронными двигателями с прямым включением (подъемные механизмы, насосы, промышленные вентиляторы).

ВА47-29 TDM

Материалы

• Корпус и детали выполнены из пластика, не поддерживающего горение.
• Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в пределах срока эксплуатации.

Преимущества

• Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
• Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.
• Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
• Штрих-код и артикул на каждом виде упаковки делают продукт максимально приспособленным к требованиям автоматизированного складского хранения и розничной торговли.
• Подробное руководство по эксплуатации позволяет легко установить автомат даже начинающему монтажнику.

Конструкция

• Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей.
• Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях.
• Контактные группы снабжены серебряными вставками для увеличения износоустойчивости и снижения переходного сопротивления и тепловых потерь.
• Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.
• Ширина модуля составляет 17,5 мм. Это позволяет устанавливать автоматы в щитки, рассчитанные как на ширину модуля 18 мм, так и на 17,5 мм.
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
• Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям.
• На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
• Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности автомата.
• Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
• Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
• Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
• Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертки. Это обеспечивает необходимое усилие при затяжке.

Технические характеристики

Типовая схема подключения

ВА47-29 3Р TDM

Особенности монтажа

Проводник			Шина соединительная
жесткий	гибкий	c наконечником	PIN и FORK

Габаритные размеры

ВА47-29 TDM, мм
